Inhaltszusammenfassung für Safeline FD4-CAN

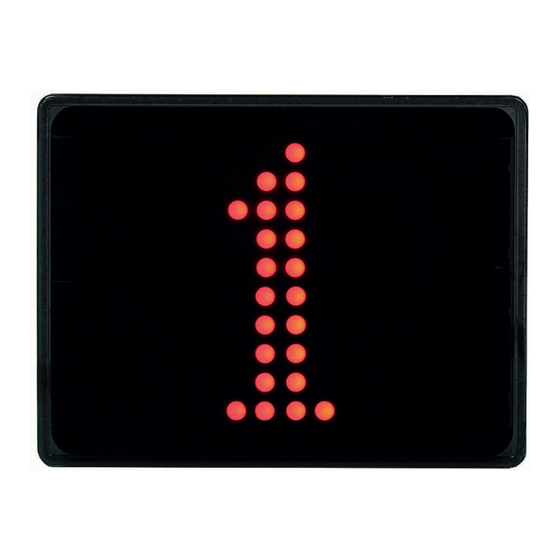

- Seite 1 SafeLine FD4-CAN Bedienungsanleitung Zeigt Haltestellenbezeichnungen (Etagen), Richtungspfeile und wechselnde Textinformationen an. DEUTSCH v1.06 06.2014...
-
Seite 2: Technische Daten
Kingston und Verbatin 1, 2 oder 4 GB Lautsprecher Ausgang: 0,6 W bei 8 Ω 0,3 W bei 16 Ω Alle Ausgänge sind Kurzschluß sicher. safeline.eu FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law. - Seite 3 Inhaltsverzeichnis Installation Schaltplan Verdrahtungshinweise für FD4-AX Konfiguration Einstellungen FD4-AX, Richtung des Knopfes Programmierung FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law.
-
Seite 4: Schaltplan
CAN OK 20-30 VDC Rotes Dauerlicht CAN L CAN-Fehler CAN SHLD WWW.SAFELINE.SE CAN H FD4-CAN V3 R1.01 20-30 VDC Heartbeat SD-CARD Blinklicht 2 Hz FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law. - Seite 5 Installation VERDRAHTUNGSHINWEISE FÜR FD4-AX *AX-FD4-VW-B1 *AX-FD4-VW-B2 BRAUN 20-30 V GRÜN CAN H GRAU Schirm / Schild GELB CAN L WEISS FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law.
-
Seite 6: Konfiguration
Eine microSD-Karte in das Gerät einsetzen, auf der sich die neue Software im Ordner FIRMWARE befindet, z. B. „X:\FIRMWARE\FD4-CAN-03_1.0.0.bin“. Die Abwärts-Taste an der Rückseite des FD4-CAN gedrückt halten und das Gerät einschalten. Die Abwärts-Taste gedrückt halten, bis im oberen Teil der Anzeige „BLT“ und im unteren Teil die Soft- wareversion angezeigt wird. -
Seite 7: Programmierung
Die microSD-Karte aus dem alten Gerät in das neue Gerät einsetzen. Die Abwärts-Taste an der Rückseite des FD4-CAN gedrückt halten und das Gerät einschalten. Die Abwärts-Taste gedrückt halten, bis im oberen Teil der Anzeige „CFG“ und im unteren Teil die Soft- wareversion angezeigt wird. - Seite 8 „Aufwärts“/„Abwärts“ drücken gedrückt halten Modus zur Einstellung der Knoten-ID Beide Tasten Zur Einstellung des gleichzeitig drücken FD4-CAN „Aufwärts“/„Abwärts“ drücken Gerät wird neu gestartet FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law.
- Seite 9 Um Ihn herum zu drehen, in Richtung „Oben“, befolgen Sie bitte die folgenden Schritte: Herausnehmen der Linse/Display und der Schaltpaltine. Trennen Sie die beiden Teile voneinander. FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law.
- Seite 10 Legen Sie den Knopf zurück auf die Platine, und drehen ihn in die richtige Position. Bauen sie die Komponenten wieder zusammen, und zwar in umgekehrter Reihenfolge (d.h. Schritt 3, Schritt 2 und Schritt 1). FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law.
- Seite 11 Hinweise FD4-CAN v1.06 DE © 2014 SafeLine and all the SafeLine products and accessories are copyrighted by law.
