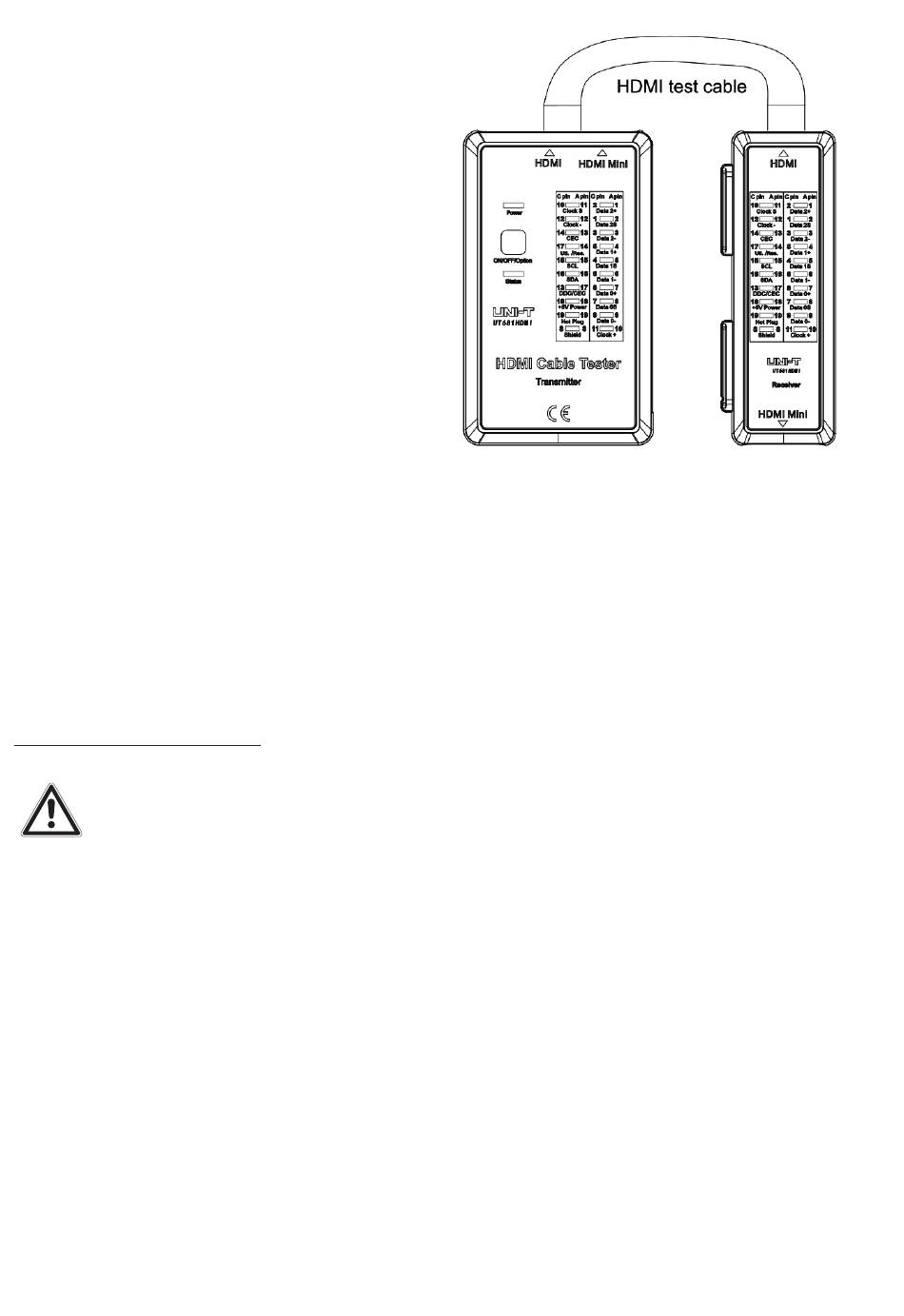

· Ist das Kabel komplett in Ordnung, leuch-
ten im Scan-Mode an Sender und Emp-
fänger alle Anzeigen von 1 bis 19 und S
(Shield, Schirm) in gleichsinniger Reihen-
folge auf. Die unterschiedlichen Belegun-
gen von Steckern des Typs A und Mini sind
auf die Testgeräte aufgedruckt und bereits
berücksichtigt. Im Full Display-Mode leuch-
ten alle Adernanzeigen gleichzeitig auf, so
dass man auf einen Blick eine Fehler im
Kabel sehen kann.
· Detektiert das Gerät einen Kurzschluss,
leuchtet die entsprechende Anzeige im
Sender, aber die korrespondierende Anzei-
ge im Empfänger nicht.
· Detektiert das Gerät eine Leitungsunter-
brechung, leuchtet sowohl im Sender als
auch im Empfänger die betreffende Adern-
anzeige nicht auf.
· Sind Leitungen gekreuzt bzw. verwechselt angeschlossen, leuchten im Scan-Modus die ent-
sprechend gekreuzten Leitungen in unterschiedlicher Reihenfolge auf.
Beispiel für Ader 3 und 4 vertauscht:
Sender: Richtige Anzeigereihenfolge:
Empfänger 3 und 4 vertauscht:
7. Batteriewechsel
Vor Öffnen des Gerätes alle Leitungen entfernen!
Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist.
Batteriewechsel
UT681L/C
· Verlischt die Status-Anzeige (4) bereits nach ca. 5 Sekunden nach dem Einschalten, so zeigt
dies an, dass die Batterie leer ist.
UT681HDMI
· Blinkt die Betriebsanzeige blau, so zeigt dies an, dass die Batterie leer ist.
· Schalten Sie das Gerät aus und entfernen Sie alle Leitungen.
· Lösen Sie die Schraube an der Batterieabdeckung.
· Ersetzen Sie die verbrauchte Batterie gegen eine neue Alkaline-9-V-Blockbatterie (6LR61).
· Setzen Sie die Abdeckung wieder ein und verschrauben Sie diese.
3-4
4-3
