FSM DPS Bedienungsanleitung Seite 3
Drucksensor
Nach dem anlegen der Versorgungsspannung können Sie das Ausgangssignal messen. Eine Abweichung des
Ausgangssignals kann folgende Ursachen haben:
1) Die Einlaufzeit des Sensors beträgt ca. 1 Stunde. Nach dieser Zeit muß das Sensorsignal bei Differenzdruck „Null" und
einer konstanten Umgebungstemperatur stabil stehen.
2) Bei kleinen Messbereichen entsteht durch den Lageeinfluß eine spürbare, physikalisch bedingte Nullpunkverschiebung. Dieser
Fehler kann aber nach der Einlaufzeit des Sensors am Potentiometer (Nullpunkt) korrigiert werden (Ausgangssignal des Sensors
bei offenen Druckeingängen auf Sollwert stellen). Die Trimmer werden einmal werkseitig eingestellt.
Anlegen der Druckanschlüsse
Den Messdruck an den „+" Eingang anschließen. Druckmessumformer vom Typ APS (Absolutdruck) besitzen nur einen Druckan-
schluss. Achtung: Nicht in die Druckanschlüsse blasen. Messzellen bis 100 hPa können dadurch beschädigt oder zerstört werden.
Transport und Lagerung
Lagertemperaturbereich: -10 °C bis + 70 °C. Zum Transport oder bei Rücksendungen achten Sie bitte darauf, dass bei Differenz-
drucksensoren beide Druckeingänge offen sind. Absolutdrucksensoren müssen bei Luftfracht in Kabinen mit Druckausgleich
befördert werden.
Kalibrieranleitung
Verwenden Sie für die Kalibrierung der Drucksensoren folgende Hilfsmittel:
Druckreferenz
z.B. Präzisionsmanometer, Digitalmanometer, Druckkalibrator Typ DPC ggf. Absolutdruckreferenz
Druckerzeuger
z.B. Pumpe, Balg oder Druckkalibrator Typ DPC
Versorgung
abhängig von der jeweiligen Ausführungsvariante (DC oder AC)
Messinstrument
Multimeter zur Messung des Ausgangssignals (Strom oder Spannung)

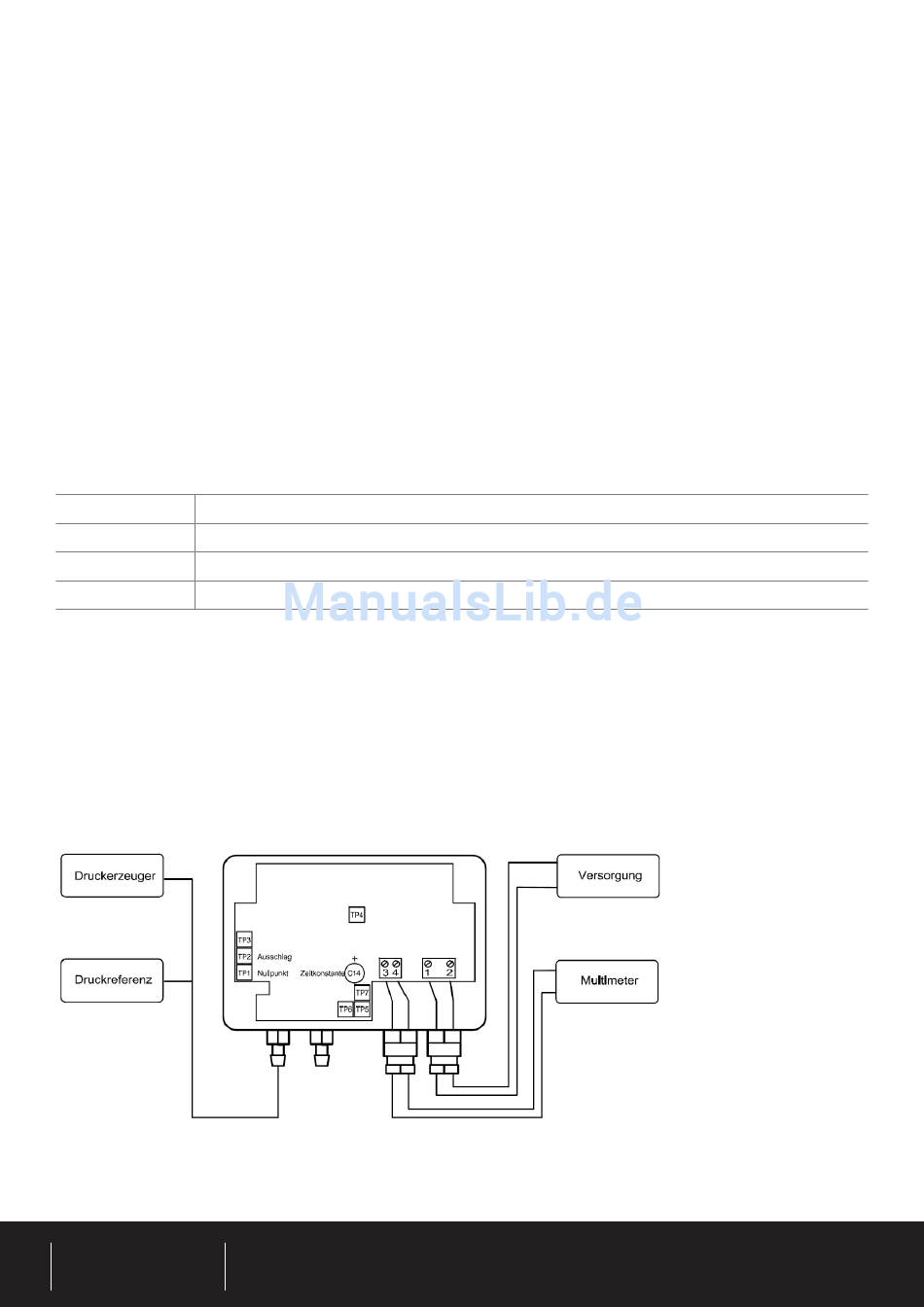

Anleitung für Typ DPS
1.
Schließen Sie die Versorgung an die Klemmen 1 und 2 an.
2.
Schließen Sie an die Klemmen 3 und 4 ein Multimeter zur Messung des Ausgangssignals (Strom oder Spannung) an.
3.
Achten Sie darauf, dass die Einlaufzeit des Sensors abgewartet wird (ca. 1 Stunde).
4.
Zum „Abgleich des Nullpunkts" müssen beide Druckeingänge offen sein. Stellen Sie mit Hilfe des Trimmers TP1 den Anzeigewert
des Multimeters auf 0 Volt (bei Stromausgang 0 (4) mA) ein.
5.
Zum „Abgleich des Ausschlages" legen Sie den Nenndruck (über T-Stück) an den Druckerzeuger, die Druckreferenz und den
Druckanschluss des Sensors. Stellen Sie mit dem Trimmer TP2 den Anzeigewert entsprechend ein.
