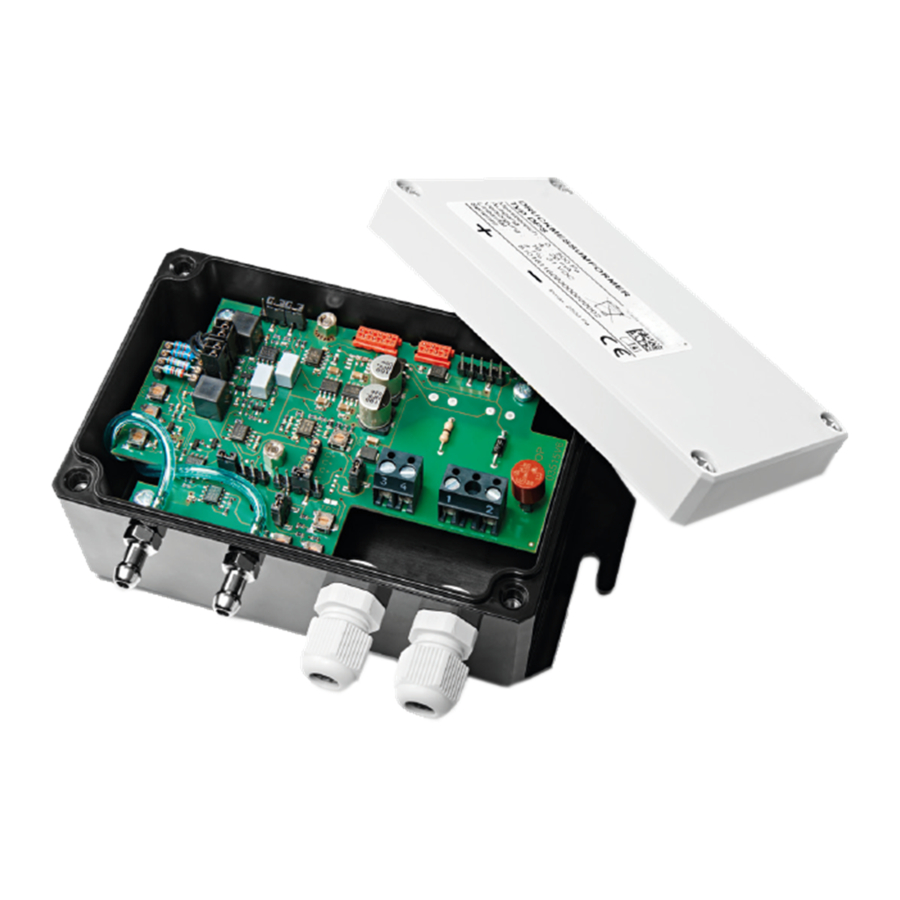

FSM DPS Bedienungsanleitung
Drucksensor
Verwandte Anleitungen für FSM DPS
Inhaltszusammenfassung für FSM DPS
- Seite 1 Bedienungsanleitung Drucksensor | Typ DPS/ APS FSM AG Erich-Rieder-Straße 2 Telefon +49 7661 9855 0 D-79199 Kirchzarten vertrieb@fsm.ag www.fsm.ag...
- Seite 2 Hinweis: Inbetriebnahme darf nur von zuverlässigem, geschultem oder unterwiesenem Personal durchgeführt werden. Drucksensoren der Typen DPS/ APS dienen zur Erfassung von sehr kleinen Druckverhältnissen. Die Druckmessung erfolgt über eine entsprechend dem Druckbereich empfindliche Membrane aus CuBe. Das Membransystem wird durch ein induktives System kräftefrei abgetastet.
- Seite 3 Messinstrument Multimeter zur Messung des Ausgangssignals (Strom oder Spannung) Anleitung für Typ DPS Schließen Sie die Versorgung an die Klemmen 1 und 2 an. Schließen Sie an die Klemmen 3 und 4 ein Multimeter zur Messung des Ausgangssignals (Strom oder Spannung) an.
- Seite 4 > TP7: Skalierung und Anpassung von Analog- und Digitalanzeigen Ein Abgleich sollte nur mit Rücksprache der FSM AG erfolgen. Ein Neuabgleich des Sensors erfordert keine Nachjustierung der Trimmer TP3 bis TP 7. Lediglich die Trimmer TP1 und TP2 müssen gemäß der Kalibrieranleitung gegebenenfalls nachgestellt wer- den.
