FSM DPS Bedienungsanleitung Seite 2

Hinweis: Inbetriebnahme darf nur von zuverlässigem, geschultem oder unterwiesenem Personal durchgeführt
werden.
Drucksensoren der Typen DPS/ APS dienen zur Erfassung von sehr kleinen Druckverhältnissen. Die Druckmessung erfolgt über
eine entsprechend dem Druckbereich empfindliche Membrane aus CuBe. Das Membransystem wird durch ein induktives System
kräftefrei abgetastet. Die Drucksensoren sind geeignet für nichtaggressive Gase.

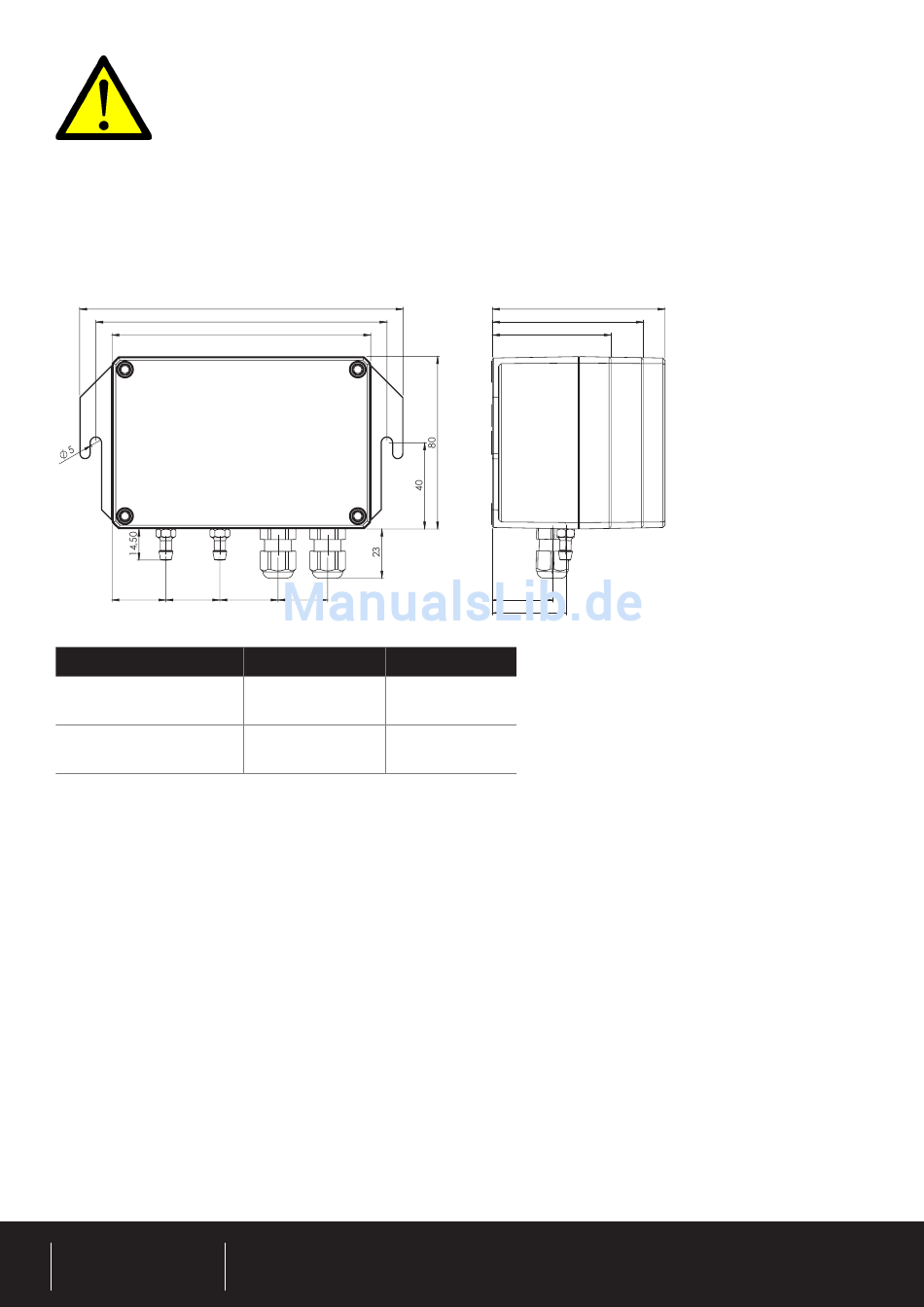

Maßzeichnung
25 25
Version
Vierleiter
Dreidleiter
Kalibrierung
Die Drucksensoren sind werkseitig kalibriert. Eine Nachkalibrierung erfolgt ggf. entsprechend der Kalibrieranleitung.
Arbeits- und Personenschutz
Arbeiten an elektrischen Anlagen und Geräten dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter
Anleitung und Aufsicht einer Elektrofachkraft gemäß den eletrotechnischen Richtlinien vorgenommen werden.
Installation
Die Drucksensoren werden mit Hilfe der beiden seitlichen Laschen befestigt. Die unmittelbare Nähe von Störquellen
(Trafos, Motoren usw.) und Wärmequellen ist zu vermeiden. Erschütterungen oder Vibrationen des Montageortes können ein
verfälschtes Ausgangssignal verursachen. Die zweckmäßige Montage erfolgt in vertikaler Lage, d.h. die Druck-anschlüsse zeigen
nach unten. Die Sensoren sind werkmäßig in dieser Einbaulage kalibriert. Diese Montageart verhindert auch das Eindringen von
eventuellem Kondensat über die Druckleitungen in den Sensor.
Inbetriebnahme
Zur Inbetriebnahme entfernen Sie den Gehäusedeckel des Sensors. Der elektrische Anschluss erfolgt über Anschluss-
klemmen. Achten Sie beim Anlegen der Versorgungsspanung darauf, dass diese nicht an die Ausgangsklemmen angeschlossen
wird. Die Geräte mit Gleichspannungsversorgung haben einen Verpolschutz. Das Ausgangssignal der
Sensoren ist kurzschlussfest.
FSM AG
Erich-Rieder-Straße 2
D-79199 Kirchzarten
150
135
120
27 23
Versorgung Ausgang
1 = N 3 = 0
2 = L1 4 = Ausgang
1 = 0 3 = 0
2 = VDC 4 = Ausgang
Telefon +49 7661 9855 0
vertrieb@fsm.ag
80
70
55
28
34
www.fsm.ag 2
