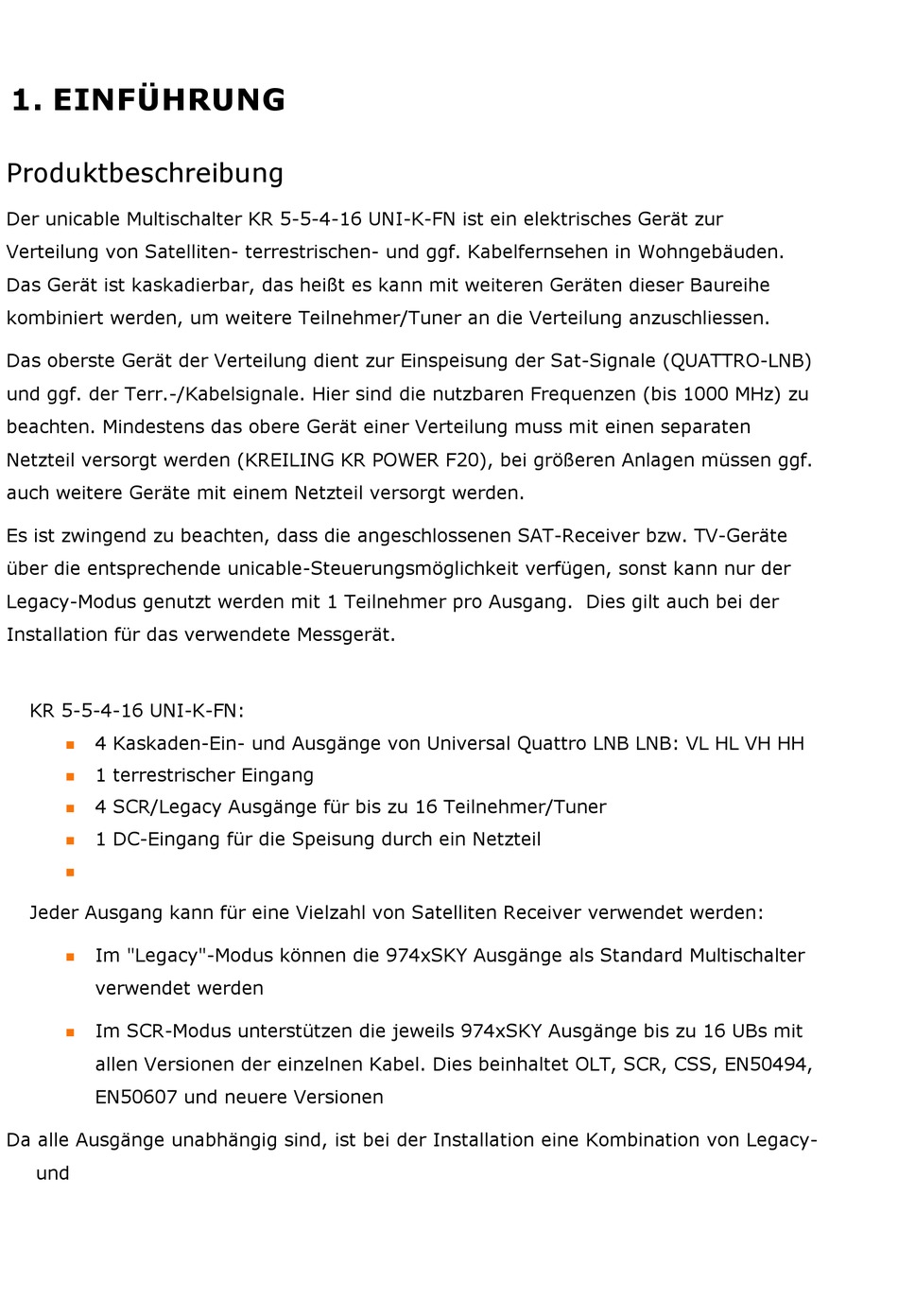

1. EINFÜHRUNG
Produktbeschreibung
Der unicable Multischalter KR 5-5-4-16 UNI-K-FN ist ein elektrisches Gerät zur
Verteilung von Satelliten- terrestrischen- und ggf. Kabelfernsehen in Wohngebäuden.
Das Gerät ist kaskadierbar, das heißt es kann mit weiteren Geräten dieser Baureihe
kombiniert werden, um weitere Teilnehmer/Tuner an die Verteilung anzuschliessen.
Das oberste Gerät der Verteilung dient zur Einspeisung der Sat-Signale (QUATTRO-LNB)
und ggf. der Terr.-/Kabelsignale. Hier sind die nutzbaren Frequenzen (bis 1000 MHz) zu
beachten. Mindestens das obere Gerät einer Verteilung muss mit einen separaten
Netzteil versorgt werden (KREILING KR POWER F20), bei größeren Anlagen müssen ggf.
auch weitere Geräte mit einem Netzteil versorgt werden.
Es ist zwingend zu beachten, dass die angeschlossenen SAT-Receiver bzw. TV-Geräte
über die entsprechende unicable-Steuerungsmöglichkeit verfügen, sonst kann nur der
Legacy-Modus genutzt werden mit 1 Teilnehmer pro Ausgang. Dies gilt auch bei der
Installation für das verwendete Messgerät.
KR 5-5-4-16 UNI-K-FN:
4 Kaskaden-Ein- und Ausgänge von Universal Quattro LNB LNB: VL HL VH HH
◼
1 terrestrischer Eingang
◼
4 SCR/Legacy Ausgänge für bis zu 16 Teilnehmer/Tuner
◼
1 DC-Eingang für die Speisung durch ein Netzteil
◼
◼
Jeder Ausgang kann für eine Vielzahl von Satelliten Receiver verwendet werden:
Im "Legacy"-Modus können die 974xSKY Ausgänge als Standard Multischalter
◼
verwendet werden
Im SCR-Modus unterstützen die jeweils 974xSKY Ausgänge bis zu 16 UBs mit
◼
allen Versionen der einzelnen Kabel. Dies beinhaltet OLT, SCR, CSS, EN50494,
EN50607 und neuere Versionen
Da alle Ausgänge unabhängig sind, ist bei der Installation eine Kombination von Legacy-
und
