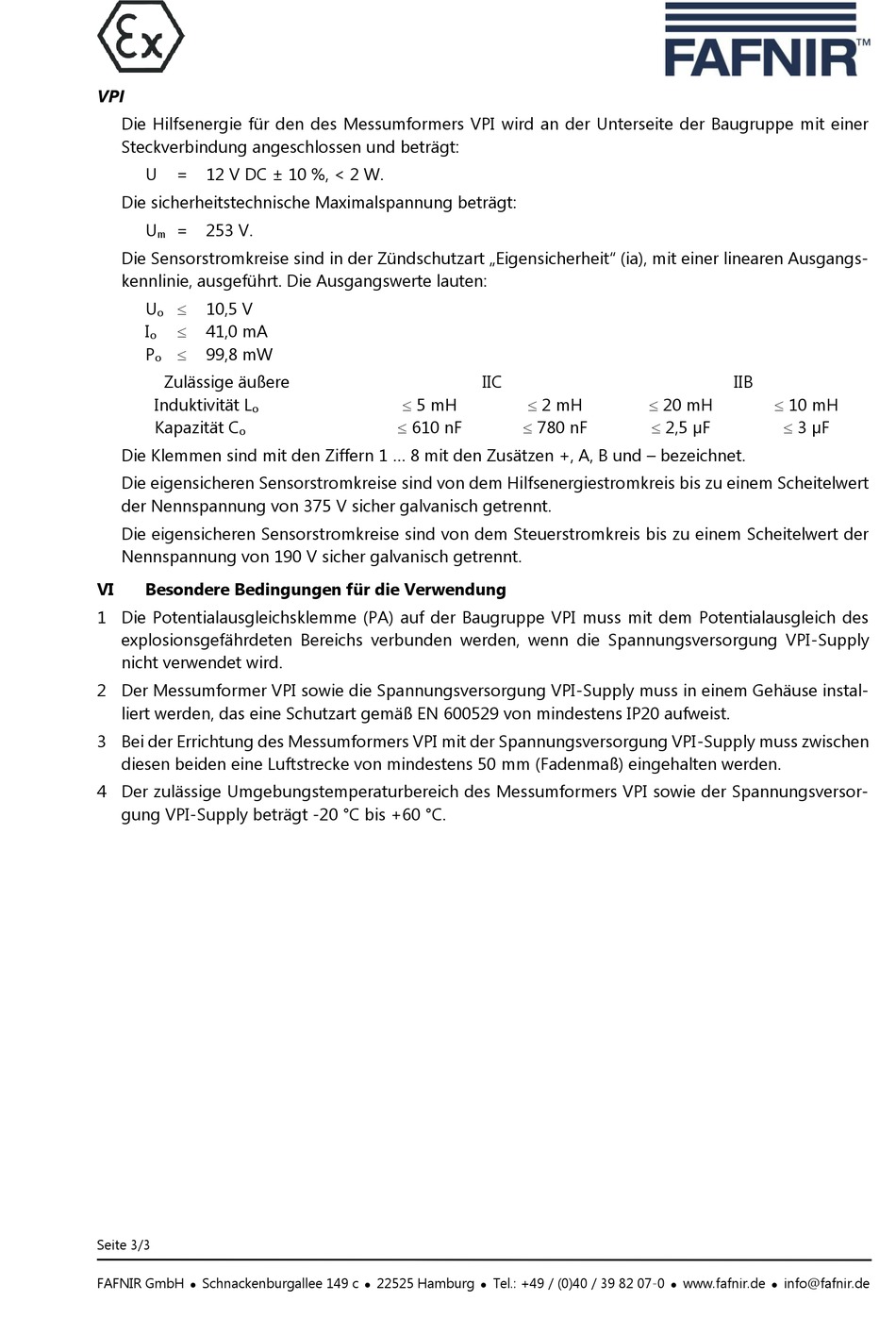

VPI
Die Hilfsenergie für den des Messumformers VPI wird an der Unterseite der Baugruppe mit einer
Steckverbindung angeschlossen und beträgt:
U
=
12 V DC ± 10 %, < 2 W.
Die sicherheitstechnische Maximalspannung beträgt:
U
=
253 V.
m
Die Sensorstromkreise sind in der Zündschutzart „Eigensicherheit" (ia), mit einer linearen Ausgangs-
kennlinie, ausgeführt. Die Ausgangswerte lauten:
U
10,5 V
o
I
41,0 mA
o
P
99,8 mW
o
Zulässige äußere
Induktivität L
o
Kapazität C
o
Die Klemmen sind mit den Ziffern 1 ... 8 mit den Zusätzen +, A, B und – bezeichnet.
Die eigensicheren Sensorstromkreise sind von dem Hilfsenergiestromkreis bis zu einem Scheitelwert
der Nennspannung von 375 V sicher galvanisch getrennt.
Die eigensicheren Sensorstromkreise sind von dem Steuerstromkreis bis zu einem Scheitelwert der
Nennspannung von 190 V sicher galvanisch getrennt.
VI
Besondere Bedingungen für die Verwendung
1 Die Potentialausgleichsklemme (PA) auf der Baugruppe VPI muss mit dem Potentialausgleich des
explosionsgefährdeten Bereichs verbunden werden, wenn die Spannungsversorgung VPI-Supply
nicht verwendet wird.
2 Der Messumformer VPI sowie die Spannungsversorgung VPI-Supply muss in einem Gehäuse instal-
liert werden, das eine Schutzart gemäß EN 600529 von mindestens IP20 aufweist.
3 Bei der Errichtung des Messumformers VPI mit der Spannungsversorgung VPI-Supply muss zwischen
diesen beiden eine Luftstrecke von mindestens 50 mm (Fadenmaß) eingehalten werden.
4 Der zulässige Umgebungstemperaturbereich des Messumformers VPI sowie der Spannungsversor-
gung VPI-Supply beträgt -20 °C bis +60 °C.
