10 Pneumatischer Anschluss

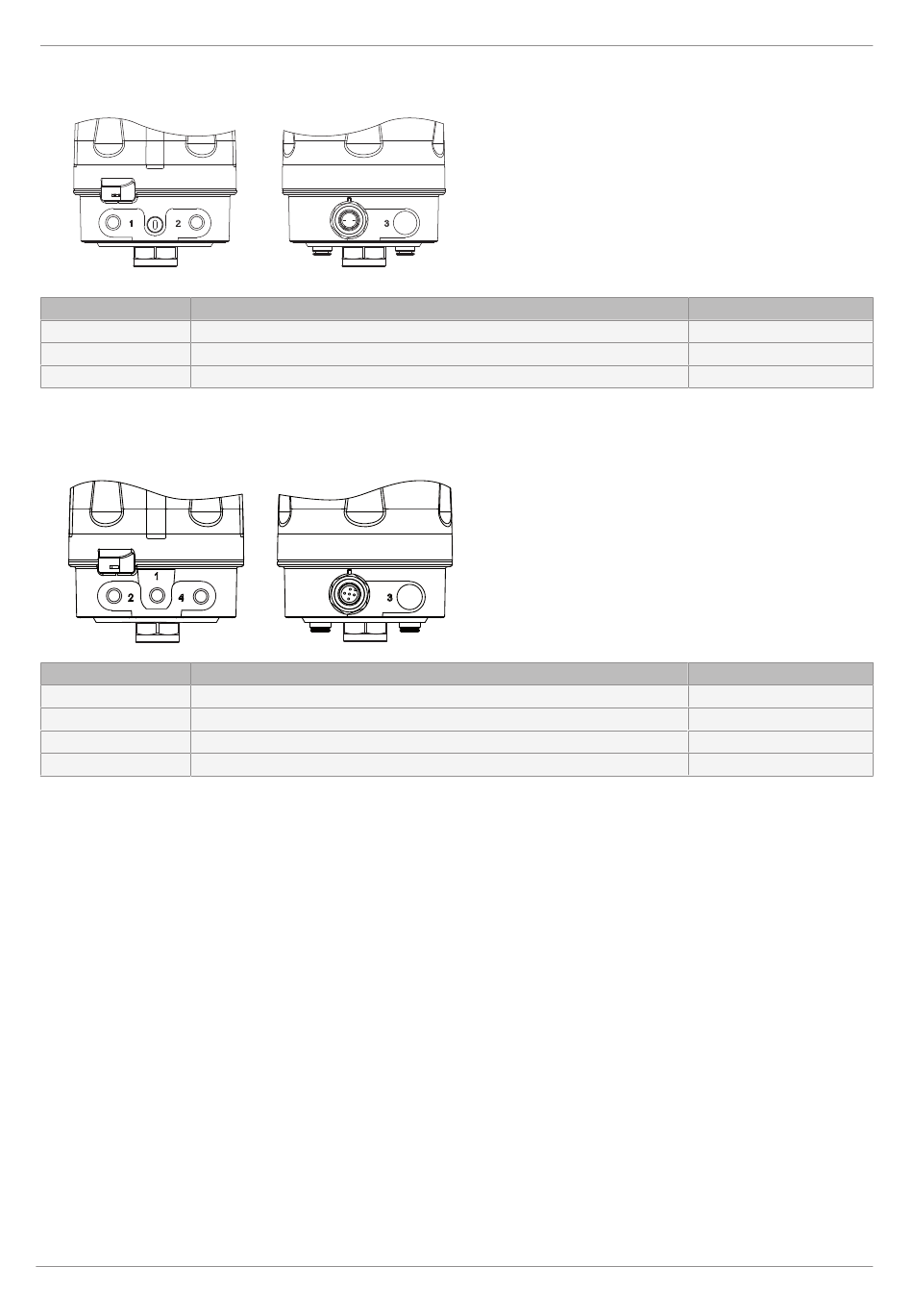

10.4 Baugröße 2, Standard, einfachwirkend
Anschluss
1 Versorgungsluftanschluss P
2 Arbeitsanschluss für Prozessventil A1
3 Entlüftungsanschluss R mit Schalldämpfer (integrierte Gehäuseentlüftung) G 1/8
1) nur relevant für Abluftführung und/oder Erhöhung der Schutzart
10.5 Baugröße 2, Standard, doppeltwirkend
Anschluss
1 Versorgungsluftanschluss P
2 Arbeitsanschluss für Prozessventil A1
3 Entlüftungsanschluss R mit Schalldämpfer (integrierte Gehäuseentlüftung) G 1/8
4 Arbeitsanschluss für Prozessventil A2
1) nur relevant für Abluftführung und/oder Erhöhung der Schutzart
GEMÜ 4242
AS-Interface
Bezeichnung
Bezeichnung
22 / 36
Anschlussgröße
G 1/8
G 1/8
1)
Anschlussgröße
G 1/8
G 1/8
1)
G 1/8
