Nokta MAKRO PulseDive Bedienungsanleitung Seite 4

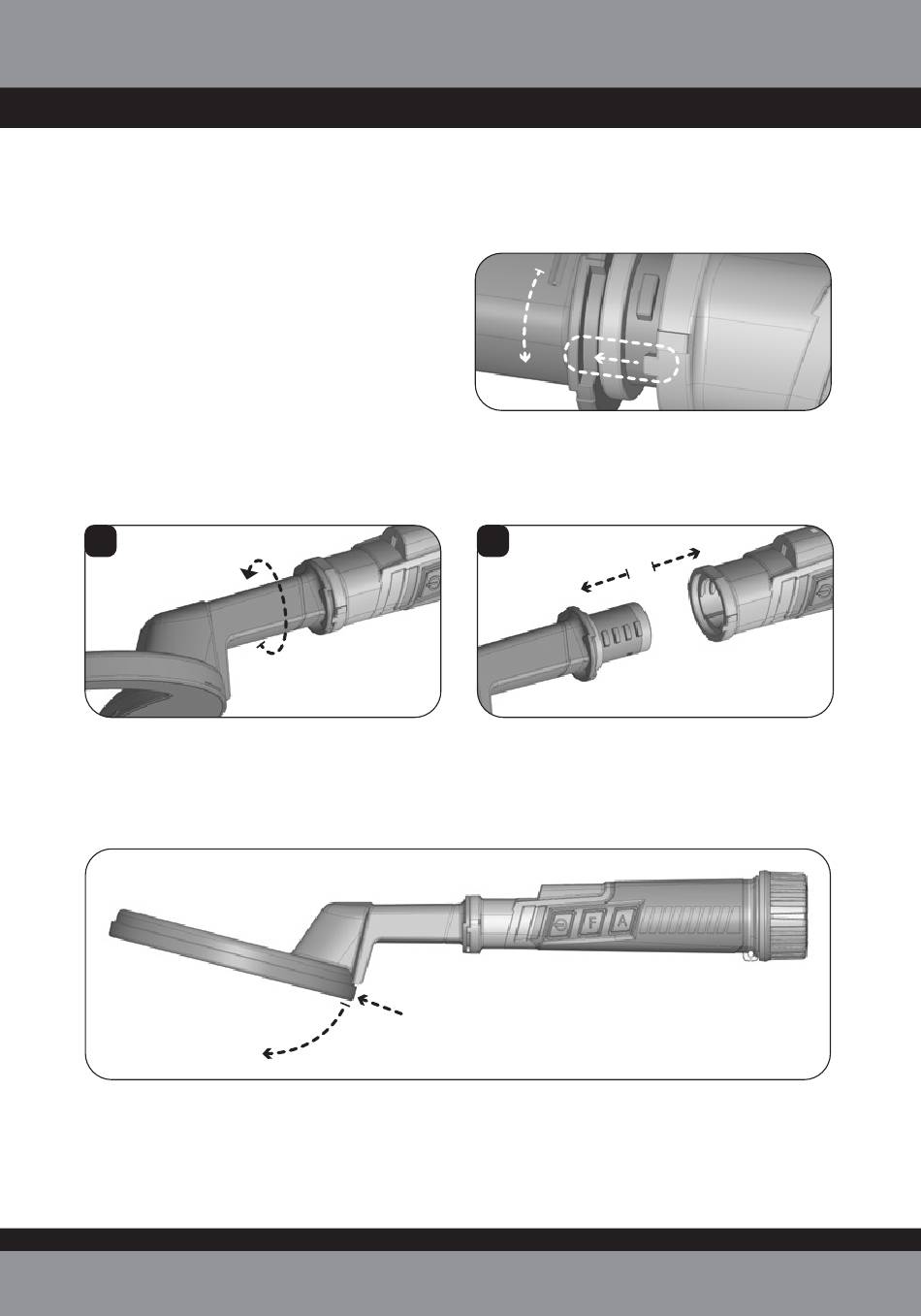

Der PulseDive wird mit der Tauchspule angeschlossen geliefert. Wenn Sie die
Pinpointer-Spule verwenden möchten, folgen Sie bitte den Schritten in den Bildern.
Wenn Sie die Tauchspule wieder anbringen möchten, wiederholen Sie die Schritte in
umgekehrter Reihenfolge.
WICHTIG! Beim Spulenwechsel richten Sie
die Kunststofflasche am Steuergerät in
einer Linie mit der gegenüberliegenden
Nut an der Spule aus und drehen Sie sie
zur Sicherung im Uhrzeigersinn.
1) Um die Tauchspule zu lösen, drehen Sie sie gegen den Uhrzeigersinn.
2) Ziehen Sie die Scuba-Spule aus der Steuereinheit.
1
WICHTIG! Halten Sie die Abdeckung der Tauchspule nicht an ihrem vorderen Ende
fest, während Sie sie entfernen. Halten Sie sie vom hinteren Ende aus fest, wie in der
Abbildung unten gezeigt, um ein Brechen der Spule zu vermeiden.
ZUSAMMENBAU
2
2
