GLP LIGHT OPERATOR 24 Bedienungsanleitung

Lichtsteuerung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

LIGHT OPERATOR 24
Bedienungsanleitung
Ab Version 1.0
email: service@glp.de
Internet: http://www.GLP.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GLP LIGHT OPERATOR 24

Inhaltszusammenfassung für GLP LIGHT OPERATOR 24

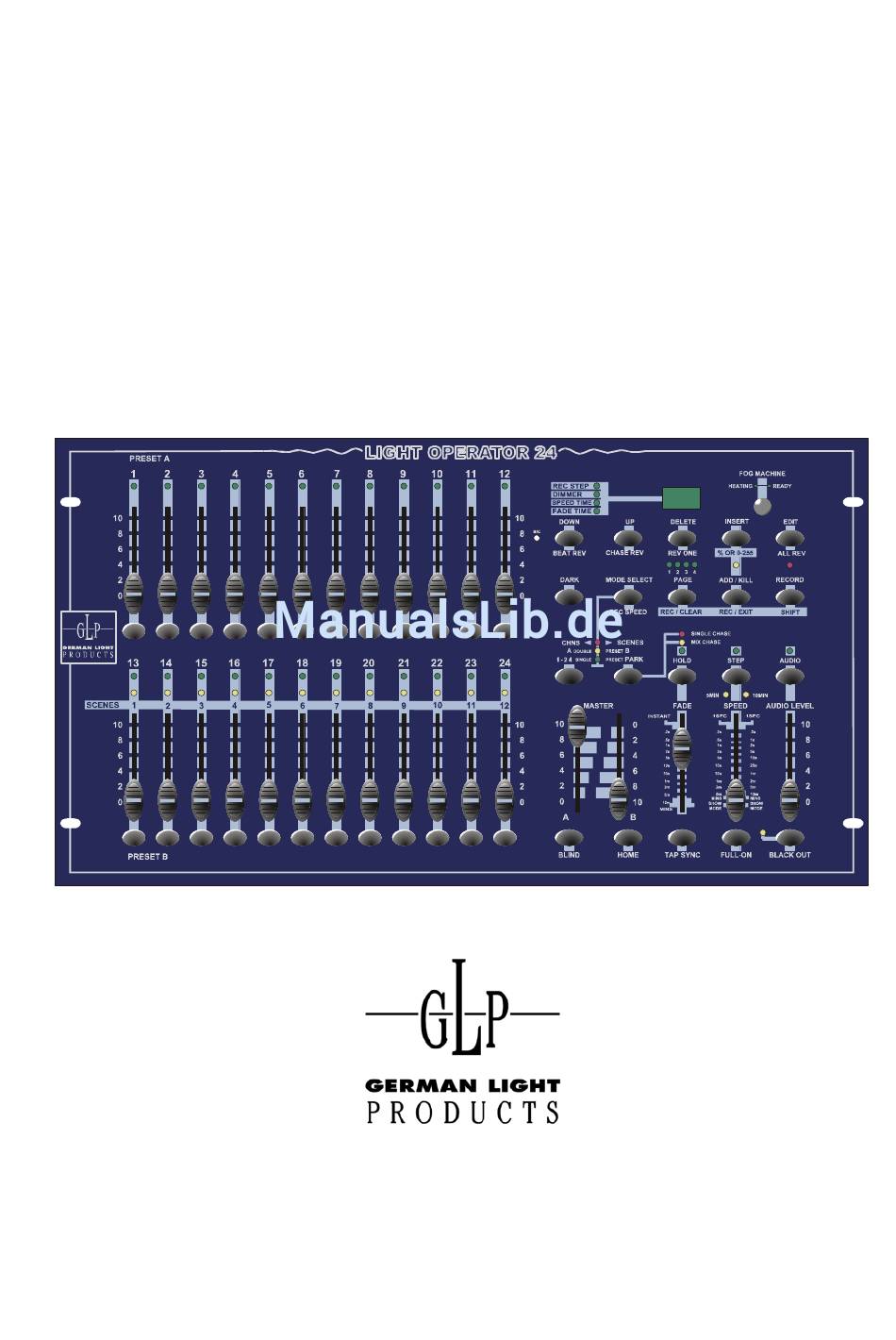

  • Seite 1 LIGHT OPERATOR 24 Bedienungsanleitung Ab Version 1.0 email: service@glp.de Internet: http://www.GLP.de...
  • Seite 2 LIGHT OPERATOR 24 GLP German Light Production (V2.0)

  • Seite 3: Inhaltsverzeichnis

    3.1 MIDI Eingang (MIDI IN) ..................19 3.2 MIDI Ausgang (MIDI OUT)................19 3.3 MIDI Steuerung verlassen ................20 3.4 MIDI Files empfangen..................20 3.5 MIDI Files senden...................20 3.6 MIDI Anwendungen ..................20 Kurzanleitung der Hauptfunktionen ..............22 Technische Spezifikationen .................24 GLP • German Light Production (V2.0)

  • Seite 4: Kennzeichen Und Merkmale

    LIGHT OPERATOR 24 Kennzeichen und Merkmale • Technische Eignung Dieser Kontroller kann sowohl Scanner als auch normale Dimmer Kanäle ansteuern. • Stromausfallsicheres Memory Automatischer Aufruf der letzten Einstellungen wenn Sie das Gerät einschalten. • Standard MIDI und DMX Anschlüsse Problemloser Anschluss aller Standard MIDI und DMX Geräte.

  • Seite 5: Übersicht

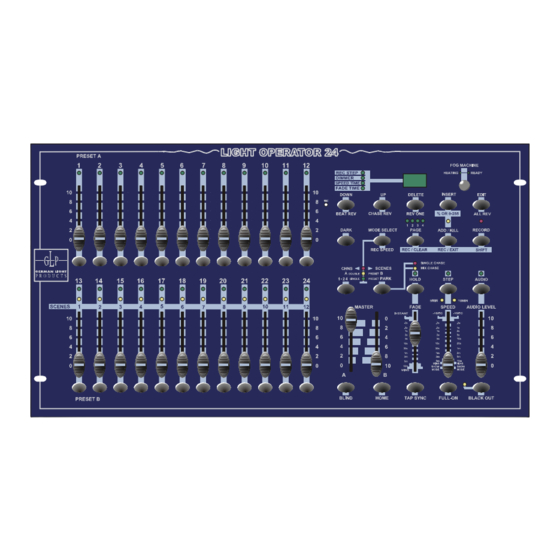

    LIGHT OPERATOR 24 Übersicht 1.1 Frontansicht GLP • German Light Production (V2.0)
  • Seite 6 LIGHT OPERATOR 24 1. Preset A LEDs Zeigt die aktuelle Intensität des dazugehörigen Kanals an (Kanäle 1 – 12). 2. Kanal Fader 1-12 Hiermit stellen Sie die DMX- Werte der jeweiligen Kanäle ein. Flash Taste des dazugehörigen Kanals (100%) 3. Flash Tasten 1-12 Zeigt die aktuelle Intensität des dazugehörigen Kanals an...
  • Seite 7 Full on Tasten. 31. Fade Time Fader Legt die Fade Zeit fest. Legt die Chase Geschwindigkeit fest. 32. Speed Fader 33. Audio Level Fader Legt die Audio Empfindlichkeit fest. Regelt eine Nebelmaschine. 34. Fog Maschine GLP • German Light Production (V2.0)

  • Seite 8: Rückansicht

    LIGHT OPERATOR 24 1.2 Rückansicht DC INPUT MIDI DMX OUT AUDIO REMOTE POWER FOG MACHINE 1=Ground 1=G round ON OFF 2=Data 2=Data + 1/4"stereo jack 3=Data + 3=Data LINE INPUT THRU Full on DC 12V~20V 100mV~1Vp-p Stand By 500mA min.

  • Seite 9: Sicherung Der Programme (Codeänderung)

    Select Taste aus. Nun können alle 24 Kanäle angesteuert werden. (Vergewissern Sie sich dass CHNS SCENES beide Master A&B fader auf max. Position 10 DOUBLE PRESET 1-24 SINGLE PRESET stehen. Fader A ganz oben, Fader B ganz unten.) GLP • German Light Production (V2.0)
  • Seite 10 LIGHT OPERATOR 24 3. Stellen Sie die gewünschte Szene mit den Kanal Fadern 1-24 ein (0% - 100%). 4. Nachdem die Einstellung wie gewünscht sind drücken Sie die Record Taste ein mal. Nun ist RECORD diese Szene als ein Step im Speicher abgelegt.

  • Seite 11: Editieren

    Page aus in der Sie etwas editieren wollen. 3. Wählen Sie mit der Mode Select Taste den MODE SELECT CHNS<>SCENES Mode an. CHNS SCENES DOUBLE PRESET 1-24 SINGLE PRESET 4. Halten Sie die Edit Taste gedrückt. EDIT GLP • German Light Production (V2.0)

  • Seite 12: Ein Programm Löschen

    LIGHT OPERATOR 24 5. Drücken Sie gleichzeitig die entsprechende Flash Taste auf der der zu editierende Chaser abgelegt EDIT ist. 6. Die Edit Taste wieder los lassen und die FLASH 13-24 entsprechende Scene LED leuchtet. 2.2.2 Ein Programm löschen 1. Programmierung aktivieren.

  • Seite 13: Szenen Löschen

    Beispiel: Löschen Sie den dritten Step des Programms auf Flash Taste 15 in der 2ten Bank. 1. Programmierung aktivieren. 2. Wählen Sie den Mode CHNS<>SCENE mit der Mode Select Taste an. 3. Mit der Page Taste die zweite Bank anwählen. GLP • German Light Production (V2.0)

  • Seite 14: Steps Einfügen

    LIGHT OPERATOR 24 4. Halten Sie die Edit Taste gedrückt. Drücken Sie nun zusätzlich die Flash Taste 15. Die Scene LED 15 leuchtet. 5. Mit der Step Taste zum dritten Step vorspringen. 6. Mit der Delete Taste löschen Sie den dritten Step.

  • Seite 15: Steps Abändern (Editieren)

    6. Verlassen Sie den Edit Mode wieder. 2.3 Programme und Szenen Ablaufen lassen 2.3.1 Programme (Chaser) ablaufen lassen MODE SELECT 1. Wechseln Sie in den CHNS<>SCENE Mode. CHNS SCENES DOUBLE PRESET 1-24 SINGLE PRESET GLP • German Light Production (V2.0)

  • Seite 16: Nun Kann Der Kanal Fader Wie Gewünscht

    LIGHT OPERATOR 24 2. Wählen Sie mit der Page Taste die gewünschte Page aus. PAGE 3. Den Master Fader B auf max. 10 einstellen (ganz MASTER unten). 4. Ziehen Sie nun den gewünschten Kanal Fader 13- 24 auf 100% um den Chaser zu starten. Dies kann ebenfalls mit der Flash Taste erfolgen (Triggern).

  • Seite 17: Speed Steuerung

    4. Mit dem Speed Fader können Sie nun die 5MIN 10MIN SPEED gewünschte Ablaufgeschwindigkeit einstellen. Hinweis: Schritt 3 ist nicht notwendig falls die Programme ohne MINS MINS SHOW SHOW MODE MODE Standard Beat programmiert wurden. GLP • German Light Production (V2.0)

  • Seite 18: Standard Beat Steuerung

    LIGHT OPERATOR 24 2.3.4 Standard Beat Steuerung 1. Audio Steuerung muss ausgeschalten sein. Wechseln Sie in den CHNS<>SCENE Mode. SINGLE CHA SE MIX CHASE PARK 2. Drücken Sie die Park Taste um den Mix Chase Mode zu aktivieren (LED leuchtet).

  • Seite 19: Midi Steuerung

    Die MIDI OUT Funktion ist nun aktiviert. Flash button 2 2. Wählen Sie die gewünschten MIDI OUT Kanäle aus, indem Sie die Flash Tasten 1-16 drücken. Die entsprechenden LEDs leuchten Flash buttons 1-16 GLP • German Light Production (V2.0)

  • Seite 20: Midi Steuerung Verlassen

    LIGHT OPERATOR 24 3.3 MIDI Steuerung verlassen 1. Halten Sie die Record Taste gedrückt. Drücken Sie nun zusätzlich die Rec Exit Taste um dei MIDI Steuerung RECORD wieder zu verlassen. EXIT 3.4 MIDI Files empfangen 1. Halten Sie die Record Taste gedrückt. Drücken Sie nun die Flash Taste 3 drei mal.
  • Seite 21 Note Geschwindigkeit Funktion 22 – 69 Programm Master Programm 1-48 an/aus 70 – 93 Channel Dimmer Kanal 1-24 an/aus FULL ON DARK HOLD AUDIO Chaser an/aus CHASE<>SCENES DOUBLE<>PRESET MODE SINGLE<>PRESET MODE STEP BLACK OUT GLP • German Light Production (V2.0)

  • Seite 22: Kurzanleitung Der Hauptfunktionen

    LIGHT OPERATOR 24 Kurzanleitung der Hauptfunktionen Programm Ablaufrichtung ändern 1. Kehrt die Ablaufrichtung aller Programme um. Drücken Sie die ALL REV Taste und alle Szenen werden ihre Richtung ändern. 2. Kehrt die Ablaufrichtung aller mit MANUELL, SPEED, AUDIO oder TAP SYNC geregelter CHASER um.
  • Seite 23 1. Die BLIND Funktion nimmt einen Kanal kurzzeitig aus dem Progarmmablauf und ermöglicht es so ihn manuell zu steuern. 2. Halten Sie die BLIND Taste gedrückt. Drücken Sie nun zusätzlich die entsprechende Kanal Flash Taste/n der Kanäle, welche Sie kurzzeitig aus dem Programm nehmen wollen. GLP • German Light Production (V2.0)

  • Seite 24: Technische Spezifikationen

    LIGHT OPERATOR 24 3. Um diese Einstellung wieder umzukehren, halten Sie die HOME Taste gedrückt. Drücken Sie nun zusätzlich die entsprechende Kanal Flash Taste/n. Park 1. Befinden Sie sich im CHNS<>SCENES Mode, so können Sie mit der PARK Taste zwischen dem Single und Mix Mode umschalten.
  • Seite 25 Gewicht ......................4,6 Kg Hinweis: 1. Um die gespeicherten Programme nicht zu verlieren, muss das Gerät wenigstens für zwei Stunden pro Monat am Netz sein. 2. Das LCD Display zeigt „LOP“ bei einer Spannungsunterschreitung an. GLP • German Light Production (V2.0)
  • Seite 26 LIGHT OPERATOR 24 GLP German Light Production (V2.0)
