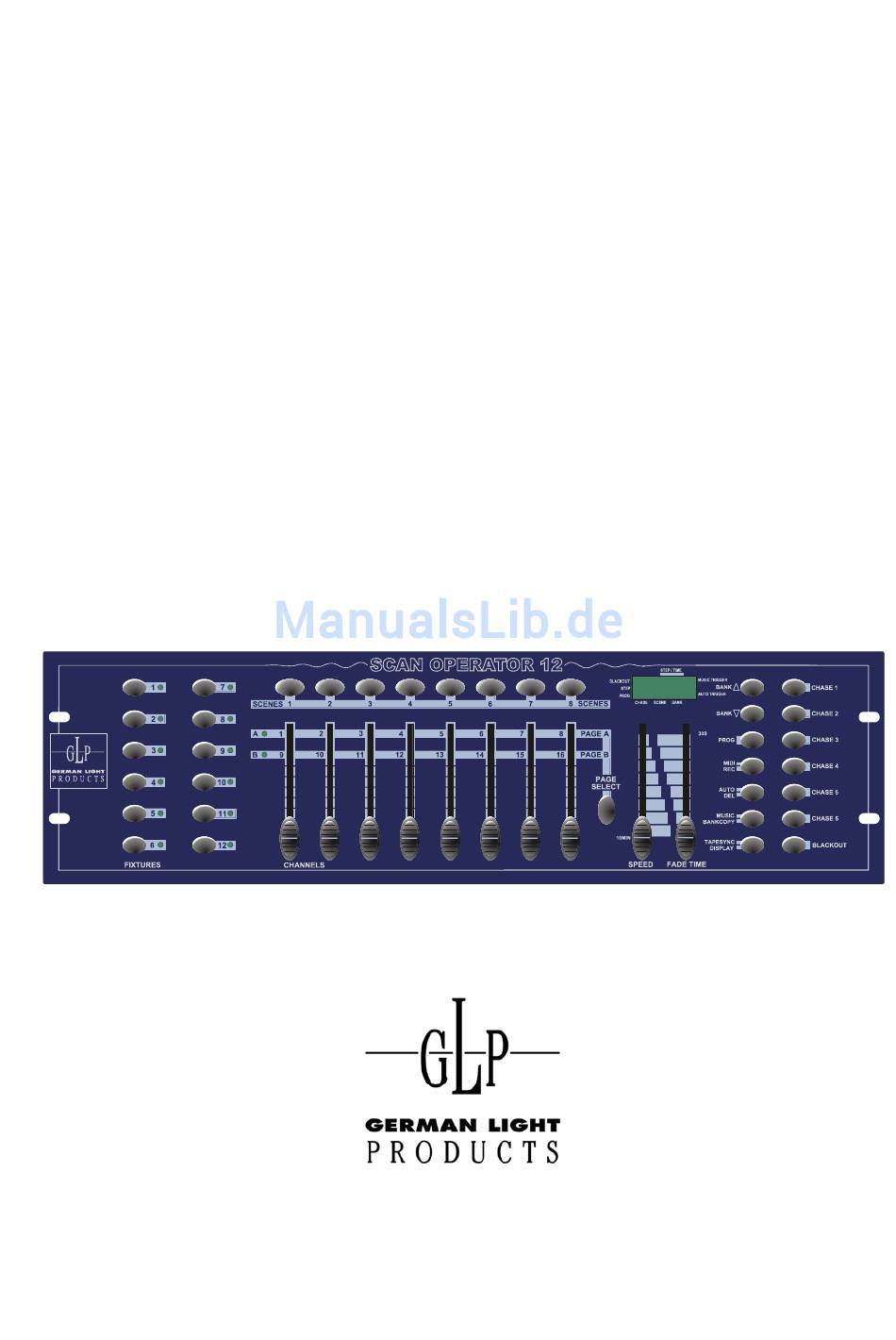

  • Seite 1 SCAN OPERATOR 12 Bedienungsanleitung Ab Version 1.0 email: service@glp.de Internet: http://www.GLP.de...
  • Seite 2 SCAN OPERATOR 12 GLP German Light Production (V2.0)

  • Seite 3: Inhaltsverzeichnis

    2.5 Chaser aufrufen ....................20 2.5.1 Manuell Chaser aufrufen (Manual Mode) ..........20 2.5.2 Auto Run Mode ..................21 2.5.3 Music Run Mode ..................22 2.6 MIDI Steuerung....................22 2.6.1 MIDI Kanäle belegen................22 2.6.2 MIDI Steuerung ..................23 Technische Spezifikationen .................24 GLP • German Light Production (V211)

  • Seite 4: Kennzeichen Und Merkmale

    SCAN OPERATOR 12 Kennzeichen und Merkmale • 192 DMX Kanäle welchen 12 Scannern zu je 16 DMX Kanälen fest zugeordnet sind • 30 Bänke mit jeweils 8 programmierbaren Szenen • 6 Chaser mit 240 Szenen von 30 Bänken • 8 Fader für manuelle DMX- Output- Levels •...

  • Seite 5: Übersicht

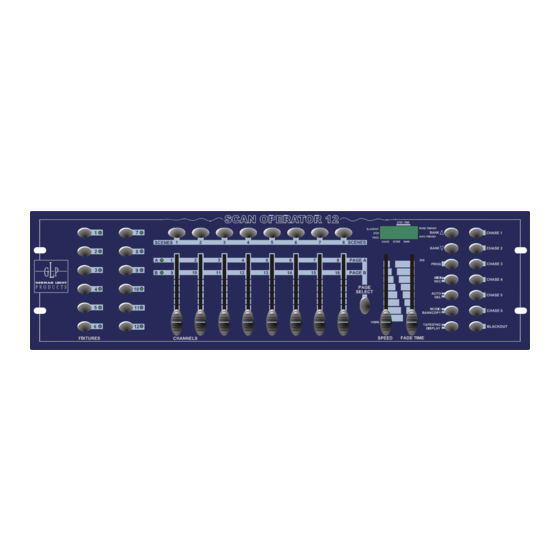

    SCAN OPERATOR 12 Übersicht 1.1 Frontansicht GLP • German Light Production (V211)
  • Seite 6 SCAN OPERATOR 12 1. Scanner Tasten (1-12) 12 Scanner zu je 16 DMX Kanäle über Fader einstellbar. Scanner DMX Kanäle Fader Einstellung LED Anzeige 1-16 OFF/ON OFF/ON 17-32 OFF/ON OFF/ON 33-48 OFF/ON OFF/ON 49-64 OFF/ON OFF/ON 65-80 OFF/ON OFF/ON 81-96...

  • Seite 7: Rückansicht

    2. DMX Polarity Select Schaltet die Polarität des DMX- Ausganges um. 3 pol DMX- Ausgang (bitte beachten Sie die Polarität). 3. DMX Out DC +9~12V, 300mA min. (bitte beachten Sie die Polarität). 4. DC Input Bedienung Überblick GLP • German Light Production (V211)

  • Seite 8: Programmierung Aktivieren

    SCAN OPERATOR 12 Diese DMX Steuerung erlaubt es Ihne bis zu 12 Scanner mit jeweils bis zu 16 DMX Kanälen zu steuern. Es stehen 30 Bänke mit je 8 programmierbaren Szenen zur Verfügung. Aus diesen 240 Szenen können bis zu 6 Chaser erstellt werden. Diese können in den verschiedenen Modes: Manual, Auto- Music- Run, Tap Sync oder MIDI...
  • Seite 9 Anschließend wird im LCD Display die Bank und die Szene der soeben abgespeicherten Szene angezeigt. 8. Wiederholen Sie die Schritte 3-7 solange bis alle Scanner buttons 1-12 gewünschten Szenen abgespeichert sind. Mit den Fixtures Scanner Tasten wählen programmierenden Scanner aus. GLP • German Light Production (V211)

  • Seite 10: Szenen Editieren (Nachbearbeiten)

    SCAN OPERATOR 12 9. Um den Programm Mode wieder zu verlassen drücken Programm Taste für drei Sekunden. Die blinkende Anzeige im LCD Display erlischt. 2.2.1 Szenen editieren (nachbearbeiten) 1. Programm Mode aktivieren (PROG Taste) 2. Die Bank Up/Down Taste drücken um die gewünschte Bank aufzurufen in der die zu...

  • Seite 11: Scanner Kopieren

    Fixtures Taste auf die kopiert werden soll. 2.2.3 Szenen kopieren 1. Programm Mode aktivieren (PROG Taste). 2. Die Bank Up/Down Taste drücken um die gewünschte Bank aufzurufen in der die zu kopierende Szene liegt. GLP • German Light Production (V211)

  • Seite 12: Eine Szene Löschen

    SCAN OPERATOR 12 3. Wählen Sie die zu kopierende Szene indem Sie die entsprechende Szene Taste einmal drücken. 4. Die Bank Up/Down Taste drücken um die gewünschte Bank aufzurufen in die die gewählte Szene hineinkopiert werden soll. 5. Drücken Sie die MIDI/Rec Taste.

  • Seite 13: Alle Szenen Löschen

    Bank Tasten gedrückt während Sie den Controller wieder einschalten. 2.2.6 Eine Bank kopieren 1. Programm Mode aktivieren (PROG Taste). 2. Die Bank Up/Down Taste drücken um die gewünschte Bank aufzurufen kopieren wollen. 3. Drücken Sie die MIDI/Rec Taste. GLP • German Light Production (V211)

  • Seite 14: Chaser Programmieren

    SCAN OPERATOR 12 4. Die Bank Up/Down Taste drücken um die gewünschte Bank aufzurufen in die Sie hineinkopieren wollen. 5. Drücken Sie die Music/Bank Copy Taste. Als Speicherbestätigung blinken die LEDs und das LCD Display drei mal auf. 6. Drücken Sie die Programm Taste für drei Sekunden um den Programm Mode wieder zu verlassen.

  • Seite 15: Eine Bank Von Szenen In Einen Chaser Kopieren

    Chaser, die weitern drei Stellen den jeweiligen Step. 3. Die Bank Up/Down Taste drücken um zu gewünschten Step gelangen. Bsp.: Solle ein Step zwischen den Steps 3 und 4 eingefügt werden so springen Sie bis zur Anzeige 003 vor. GLP • German Light Production (V211)

  • Seite 16: Einen Step Im Chaser Löschen

    SCAN OPERATOR 12 4. Drücken Sie die MIDI/Rec Taste. Im LCD Display wird nun ein Step höher als zuvor angezeigt. Bsp.: Nun zeigt das LCD Display 004 an. 5. Drücken Sie die Tap Sync/Display Taste Step/ tim e erneut und es wird der aktuelle Chaser, die...

  • Seite 17: Einen Chaser Löschen

    LEDs und das LCD Display drei mal auf. 2.3.5 Alle Chaser löschen 1. Halten Sie die beiden Tasten Auto/Del und Bank Down im ausgeschalteten Zustand. 2. Schalten Sie nun den Controller wieder ein. Alle Chaser sind gelöscht. GLP • German Light Production (V211)

  • Seite 18: Szenen Aufrufen

    SCAN OPERATOR 12 2.4 Szenen aufrufen 2.4.1 Manuell Szenen aufrufen (Manual Mode) 1. Nach dem Anschalten des Controllers befindet er sich automatisch im Manual Mode. 2. Vergewissern Sie sich, dass die Anzeigen für die Music und Auto Trigger im LCD Display aus sind.

  • Seite 19: Auto Run Mode

    Speed Regler überschrieben. Dabei gibt der Takt von zweimaligem Drücken der Tasten die Geschwindigkeit vor (Max. 1 Step pro 10min.) 4. Um den Auto Mode wieder zu verlassen, drücken Sie die Audio/Del Taste. GLP • German Light Production (V211)

  • Seite 20: Music Mode

    SCAN OPERATOR 12 2.4.3 Music Mode 1. Drücken Sie die Music/Bank Copy Taste um diese Funktion aufzurufen. Es wird im LCD Display der Mode angezeigt. 2. Benutzen Sie die Bank Up/Down Tasten um die gewünschte Bank auszuwählen. Die Szenen dieser Bank werden musikgesteuert reihum aufgerufen.

  • Seite 21: Auto Run Mode

    Fadern bzw. mit der Taste Tap Sync den 0.1SEC gewünschten Ablaufeffekt. Hinweis: Es können auch mehrere Chaser gleichzeitig 10MIN SPEED FADE TIME angewählt werde. Diese laufen dann in der Reihenfolge der Anwahl reihum ab. GLP • German Light Production (V211)

  • Seite 22: Music Run Mode

    SCAN OPERATOR 12 2.5.3 Music Run Mode 1. Drücken Sie die Music/Bank Copy Taste um diese Funktion aufzurufen. Es wird im LCD Display der Mode angezeigt. 2. Wählen Sie einen der gewünschten Chaser 1-6 aus. Durch erneutes Drücken der Chaser Taste deaktivieren Sie ihn wieder.

  • Seite 23: Midi Steuerung

    Szene 8 Bank 15 an/aus CHASER 1 Chaser 1 an/aus Chaser 2 an/aus CHASER 2 CHASER 3 Chaser 3 an/aus Chaser 4 an/aus CHASER 4 CHASER 5 Chaser 5 an/aus CHASER 6 Chaser 6 an/aus Blackout BLACKOUT GLP • German Light Production (V211)

  • Seite 24: Technische Spezifikationen

    SCAN OPERATOR 12 Technische Spezifikationen DC Input ................DC 9~12V, 300 mA min. DMX Ausgang ................3 pol, female XLR MIDI Signal ..................5 pol, DIN Standard Audio Steuerung ..............Eingebautes Mikrofon Abmessungen ................482 x 132 x 73 mm Gewicht ......................2,5 Kg GLP German Light Production...
  • Seite 25 SCAN OPERATOR 12 GLP • German Light Production (V211)
