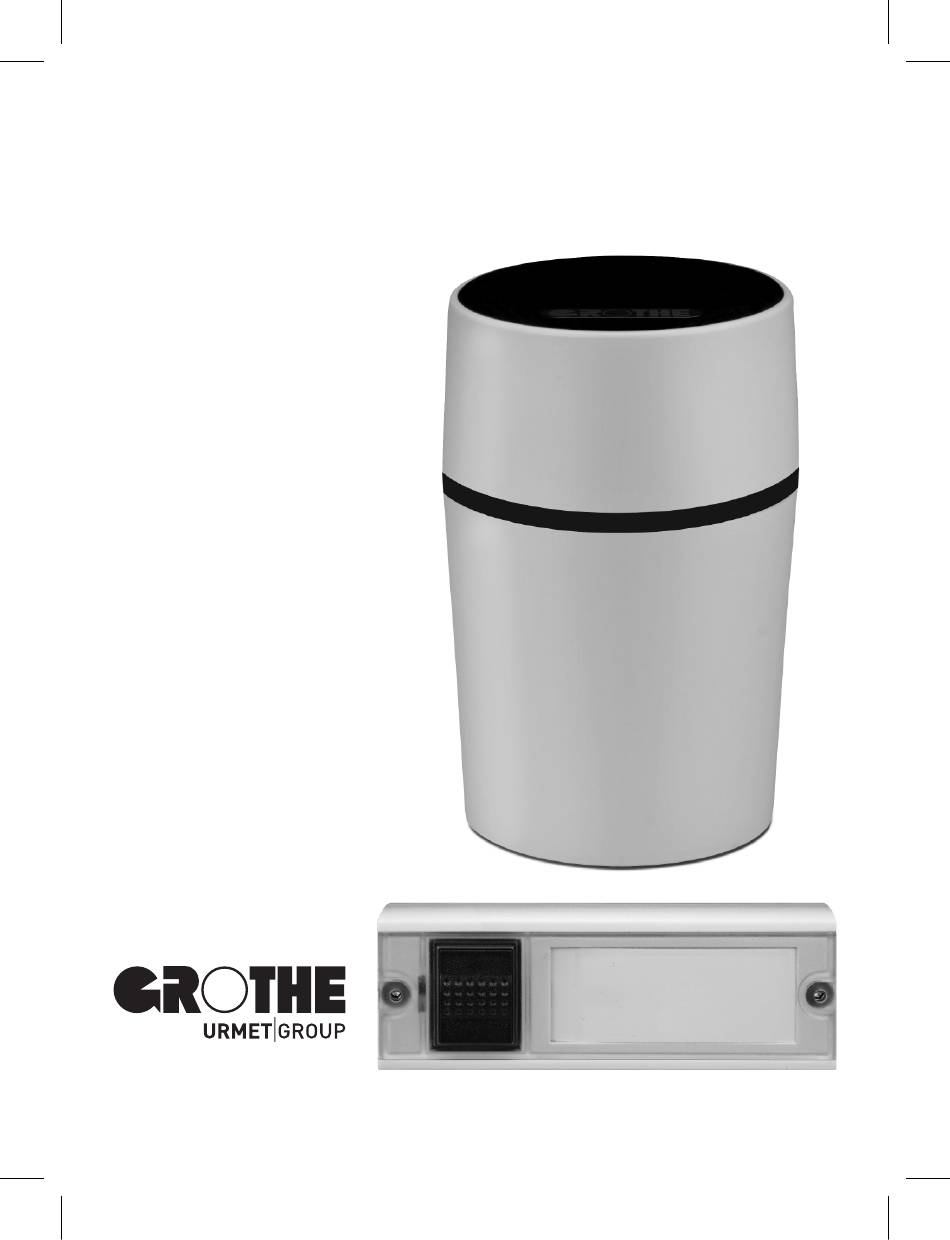

- Seite 1 Installations- und Bedienungsanleitung Funkgong-Set Serie CALIMA 200 Artikel-Nr. 43560 Set bestehend aus Funkgong mit LED-Ring und Funkklingeltaster...
-
Seite 2: Gewährleistung
Gewährleistung / Packungsinhalt / benötigte Materialien Sehr geehrte Kundin, sehr geehrter Kunde, mit diesem Gerät haben Sie ein Qualitätsprodukt erworben, das wir für Sie mit größter Sorgfalt und höchstem Anspruch entwickelt und hergestellt haben. Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistung aus- geschlossen sind Defekte, die durch unsachgemäße Behandlung, nicht be- stimmungsgemäße Verwendung oder Missachtung der Installations- und Be- dienungsanleitung eingetreten sind. -
Seite 3: Bestimmungsgemäßer Gebrauch
Sicherheitshinweise / Reinigung Setzen Sie den Funkgong weder Tropf- noch Spritzwasser aus! Stellen Sie keine mit Füssigkeit gefüllten Gefäße darauf ab! Decken Sie ihn nicht mit Gegenstän- den oder Decken, Vorhängen etc. zu und schützen Sie ihn vor direkter Sonnen- bestrahlung und offenen Brandquellen! Setzen Sie die Batterien im Funkklingeltaster keiner übermäßigen Wärme (z. B. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Erste Informationen: • Gewährleistung • Packungsinhalt • Was Sie außerdem benötigen • Alternative Befestigungsmöglichkeit • Bestimmungsgemäßer Gebrauch • Sicherheitshinweise • Reinigung CALIMA 200 – die Highlights kurz erklärt Produktübersicht Erste Verwendung des Funkgongs • Batterien einsetzen Erste Verwendung des Funkklingeltasters •... - Seite 5 Inhaltsverzeichnis Kopplung • Funkgong und Funkklingeltaster miteinander koppeln • Optional: Erweiterung durch weitere Funkklingeltaster / Funkgongs • Kopplung zwischen Funkgong und Funkklingeltaster löschen 03.1 Optional: Alarmfunktion nutzen (nur mit Funkklingeltaster MISTRAL SE • Alarmfunktion Akustische Warnung bei schwachen Batterien Funkreichweite Kombinationsmöglichkeiten / Vernetzung Technische Daten Fehlersuche und Hilfe...
-
Seite 6: X C Alima 200 - Die Highlights Kurz Erklärt
x C ALIMA 200 – die Highlights kurz erklärt Das Funkgong-Set besteht aus einem Funkgong und einem Funkklingeltaster. Der Funkgong kann an jedem beliebigen Ort im Haus oder z. B auf der Terras- se aufstellt werden – einfach dort, wo er gerade benötigt wird. Optisch fügt er sich harmonisch in Ihre Einrichtung ein und ist trotzdem ein Blickfang. -
Seite 7: Produktübersicht
Produktübersicht Funkgong-Set CALIMA 200 Lautsprecher Batteriefach- abdeckung Batteriefach Batteriehalter Schrauben Taste Namensschild... -
Seite 8: Erste Verwendung / Inbetriebnahme -Funkgong
Erste Verwendung / Inbetriebnahme –Funkgong Vor der ersten Verwendung müssen Sie nur die Batterien in Funkgong und Funkklingeltaster einsetzen und den Funkklingeltaster montieren. Den Funkgong stellen Sie einfach an der gewünschten Stelle auf. Die erforderlichen Batterien sind nicht im Lieferumfang enthalten. Funkgong: 4 Batterien 1,5 V (Typ AA) Funkklingeltaster:... - Seite 9 Erste Verwendung / Inbetriebnahme – Funkgong Nehmen Sie den Batteriehalter aus Setzen Sie 4 Batterien 1,5 V (Typ AA) in den Batteriehalter ein. Beachten dem Gong. Sie dabei die Polung. Bitte beachten Sie: • Die Kontaktfedern am Batteriehalter müssen unbedingt dort positioniert werden, wo „+“...
-
Seite 10: Erste Verwendung / Inbetriebnahme - Funkklingeltaster
Erste Verwendung / Inbetriebnahme – Funkklingeltaster Funkklingeltaster: Montieren, Batterien einsetzen, Namensschild beschriften Schrauben lösen Lösen Sie die Schrauben in der Abdeckung des Funkklingeltasters mit dem Innensechskantschlüssel, um das Oberteil abzunehmen. Setzen Sie 2 Batterien 1,5 V (Typ AAA) in das Unterteil des Funkklingeltasters ein. - Seite 11 Erste Verwendung / Inbetriebnahme – Funkklingeltaster Hinweis: Montieren Sie den Funkklingeltaster möglichst nicht an Metall- teilen, da die Reichweite dadurch deutlich reduziert wird. Befestigungslöcher Befestigen Sie das Unterteil des Funkklingeltasters durch die Befestigungs- löcher hindurch mit den beiliegenden Schrauben an der Wand. Zum Beschriften ziehen Sie das Namensschild seitlich heraus und schieben es anschließend wieder hinein.
-
Seite 12: Individuelle Einstellungen - Melodie
Individuelle Einstellungen – Melodie Der Funkgong wird über 2 Tasten eingestellt und bedient: • Auswahltaste (links) • Menütaste (rechts) Die Sprachausgabe des Funkgongs meldet jeweils den Status der Einstellungen. Betätigen Sie den Funkklingeltaster, für den Sie die Melodie einstellen möchten. MELODIEWAHL Sie hören „Melodiewahl“. - Seite 13 Individuelle Einstellungen – Melodie BLINKT BLAU Drücken Sie anschließend die Als Bestätigung blinkt der LED-Ring Menütaste am Funkgong im Grund- blau. zustand 1-mal. Ab sofort hören Sie die zuletzt abgespielte Melodie, wenn der Funk- EINSTELLUNG BEENDET klingeltaster betätigt wird. Hinweis: Der Funkgong kehrt automatisch in den Grundzustand zurück, wenn 7 Sekunden lang keine Taste gedrückt wurde.
-
Seite 14: Individuelle Einstellungen - Farbe Des Led-Rings
Individuelle Einstellungen – Farbe des LED-Rings Betätigen Sie den Funkklingeltaster Drücken Sie anschließend die für die Farbeinstellung des LED-Rings Menütaste im Grundzustand 2-mal. am Funkgong. 7 Sekunden nach der letzten Tastenbetätigung hören Sie EINSTELLUNG BEENDET „Einstellung beendet“. Der LED-Ring leuchtet ab sofort in der eingestellten Farbe, wenn der Funkklingeltaster betätigt wird. - Seite 15 Individuelle Einstellungen – Farbe des LED-Rings FARBWAHL Sie hören „Farbwahl“. Der LED-Ring Drücken Sie nun die Auswahltaste leuchtet in der aktuell eingestellten so oft, bis der LED-Ring in der Farbe. gewünschten Farbe leuchtet. Ihre Auswahl wird automatisch gespeichert, wenn 7 Sekunden lang keine Taste gedrückt wird.
-
Seite 16: Einstellungen - Lautstärke
Einstellungen – Lautstärke BLINKT GRÜN Drücken Sie die Menütaste Als Bestätigung blinkt der LED-Ring im Grundzustand 3-mal. grün. 7 Sekunden nach der letzten Tastenbetätigung hören Sie EINSTELLUNG BEENDET „Einstellung beendet“. Der Funkgong signalisiert ab sofort mit der zuletzt ausgewählten Lautstärke. Der Funkgong kehrt automatisch in den Grundzustand zurück, wenn 7 Sekunden lang keine Taste... - Seite 17 Einstellungen – Lautstärke LAUTSTÄRKE Sie hören „Lautstärke“. Drücken Sie die Auswahltaste so oft, bis die Melodie in der gewünschten Lautstärke abgespielt wird. Ihre Auswahl wird automatisch gespeichert, wenn 7 Sekunden lang keine Taste gedrückt wird. Hinweis: Die Lautstärke des Funkgongs kann immer nur für alle verwendeten Funkklingeltaster gleich eingestellt.
-
Seite 18: Stummschaltung / Schlummerfunktion
Stummschaltung / Schlummerfunktion Wenn Sie ungestört sein möchten, können Sie den Funkgong stummschalten, so dass weder eine Melodie abgespielt wird noch der LED-Ring blinkt. Der Funkgong signalisiert weder optisch noch akustisch. Hierfür stehen Ihnen zwei Möglichkeiten zur Wahl: • Die Funktion kann entweder für eine vorher festgelegte Dauer Betätigen Sie die Auswahltaste im (Schlummerfunktion) -
Seite 19: Stummschaltung (Für Einen Unbestimmten Zeitraum) Ein- /Ausschalten
Stummschaltung (für unbestimmten Zeitraum) ein- und ausschalten BLINKT GRÜN LEUCHTET GRÜN Wenn die Stummschaltung aktiv ist, Drücken Sie die Auswahltaste, um blinkt der LED-Ring in regelmäßigen die Stummschaltung zu beenden. Abständen grün. Als Bestätigung leuchtet der LED-Ring während des Tastendrucks grün. -
Seite 20: Schlummerfunktion Für 1, 3, 9 Stunden Einschalten / Vorzeitig Beenden
Schlummerfunktion für 1, 3, 9 Stunden starten / vorzeitig beenden BLINKT 2 – 4 MAL GELB Drücken Sie die Auswahltaste Der LED-Ring blinkt anschließend im Grundzustand 2-, 3- oder 4-mal im zur Bestätigung 2- bis 4-mal gelb, Abstand von einer Sekunde, um die je nachdem, wie oft Sie die Auswahl- Schlummerfunktion für 1, 3 oder 9 taste gedrückt haben... - Seite 21 Schlummerfunktion für 1, 3, 9 Stunden starten / vorzeitig beenden BLINKT GELB LEUCHTET GELB Während die Schlummerfunktion Drücken Sie die Auswahltaste, um aktiv ist, blinkt der LED-Ring in die Schlummerfunktion vorzeitig zu regelmäßigen Abständen gelb. beenden. Als Bestätigung leuchtet der LED-Ring während des Tasten- drucks gelb.
-
Seite 22: Kopplung
Funkgong und Funkklingeltaster miteinander koppeln KOPPLUNG BLINKT ROT Betätigen Sie die Menütaste im Als Bestätigung blinkt der LED-Ring Grundzustand 4-mal. rot. Sie hören „Kopplung“. 1. EINGESTELLTE MELODIE 2. EINSTELLUNG BEENDET Betätigen Sie innerhalb von Sie hören die eingestellte Melodie und 30 Sekunden den Funkklingeltaster. -
Seite 23: Kopplung Aktiv
Funkgong und Funkklingeltaster miteinander koppeln KOPPLUNG AKTIV LEUCHTET ROT Betätigen Sie innerhalb von Als Bestätigung leuchtet der LED-Ring 7 Sekunden die Auswahltaste. rot und Sie hören „Kopplung aktiv“. Am Ende des Vorgangs kehrt der Funkgong in den Grundzustand zurück. Wiederholen Sie den Vorgang zum Koppeln weiterer Funkklingeltaster. Der Funkgong kehrt automatisch in den Grundzustand zurück: •... -
Seite 24: Kopplung Zwischen Funkgong Und Funkklingeltaster Löschen
Kopplung zwischen Funkgong und Funkklingeltastern löschen LED-RING ERLISCHT Betätigen Sie die Menütaste im Betätigen Sie innerhalb von 7 Grundzustand 4-mal. Sekunden die Auswahltaste und halten Sie sie 10 Sekunden lang gedrückt. Als Bestätigung erlischt der LED-Ring. 1. KOPPLUNG GELÖSCHT 2. EINSTELLUNG BEENDET Nachdem die Kopplung gelöscht ist, reagiert der Funkgong nicht mehr, wenn ein Funkklingeltaster betätigt... -
Seite 25: Optional: Alarmfunktion Nutzen
Optional: Alarmfunktion nutzen Die Alarmfunktion kann in Kombination mit dem u. g. Funkklingeltaster (nicht im Set enthalten) als schnell einsetzbares, flexibles und vor allem mobiles haus- internes Hilferufsystem genutzt werden. Dabei dient der Funkgong als Alarm- geber und dem optionalen Funkklingeltaster als Signalgeber. So kann z. B. eine hilfebedürftige Person einfach auf sich aufmerksam machen. -
Seite 26: Akustische Warnung Bei Schwachen Batterien
Warnung bei schwachen Batterien Funkgong: Sobald die Batterien ausgetauscht werden müssen, warnt der Funk- gong mit Pieptönen. Tauschen Sie die Batterien wie auf S. 8/9 beschrieben aus. Hinweis: Ihre individuellen Einstellungen (Melodie, Farbe des LED-Rings, Laut- stärke) bleiben beim Batteriewechsel bzw. bei leeren Batterien erhalten! Schwache Batterien im Funkgong werden durch 2 Pieptöne nach der Melodie angezeigt. -
Seite 27: Funkreichweite
Funkreichweite Das Funkgong-Set hat eine Reichweite von maximal 250 m im Freifeld unter der Voraussetzung, dass der Funkklingeltaster nicht auf Metall montiert ist . Hinweis: Durch Mauern, Türen, Metallteile etc. kann die Reichweite deutlich reduziert werden. Reduzierung der Reichweite durch unterschiedliche Materialien 100 %: Freifeld ca. -
Seite 28: Kombinationsmöglichkeiten / Vernetzung
Kombinationsmöglichkeiten / Vernetzung Die Abbildungen zeigen einige der vielen Kombinationsmöglichkeiten. Unter anderem kann jeder Funkgong individuell oder zentral angesteuert werden. Zentralruf Ein Funkklingeltaster kann beliebig viele Funkgongs ansteuern: Ein Funkklingeltaster ist mit Mel. 1 Mel. 2 Mel. 3 mehreren Funkgongs in verschiedenen Räumen gekoppelt. -
Seite 29: Technische Daten
Technische Daten Funkgong Farbe Weiß Wandmontage Nein Funkfrequenz 868,35 MHz Rufunterscheidung Lautstärke Max. 83 dB(A) je nach Melodie Abmessungen Ø 60 mm x 102 mm Spannungsversorgung 4 Batterien 1,5 V (Typ AA) Temperaturbereich 5 bis 40 °C Verwendung nur in trockenen Räumen Funkklingeltaster Farbe Weiß... -
Seite 30: Fehlersuche Und Hilfe
x Fehler – Ursachen – Hilfe 1. Die LED des Funkklingeltasters blinkt nach dem Betätigen, aber der Funk- gong reagiert nicht. 1.1. Im Funkgong sind keine Batterien eingesetzt. Legen Sie 4 Batterien 1,5 V (Typ AA) ein (siehe S. 8/9). 1.2. - Seite 31 Fehler – Ursachen – Hilfe 2. Nach der Melodie hören Sie zwei Pieptöne. 2.1. Die Batterien im Funkgong haben nicht die erforderliche Spannung. Gängige Akkus haben oft nicht die erforderliche Spannung, sondern nur 1,2 V. Verwenden Sie nur Batterien oder Akkus mit einer Spannung von 1,5 V. 2.2.
-
Seite 32: Konformitätserklärungen
Konformitätserklärungen / Entsorgung und Wiederverwertung Konformitätserklärungen Hiermit erklären wir, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Je nach Gerätetyp geprüft nach den jeweils relevanten Normen EN3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581 o RED-Richtlinie 2014/53/EU o EMV-Richtlinie 2014/30/EU o RoHS-Richtlinie 2011/65/EU... -
Seite 33: Gewährleistung Und Haftung
Gewährleistung und Haftung GROTHE GmbH Gongs sind mit moderner Technik gefertigt und unterliegen einer hundertprozentigen Qualitätskontrolle. Sollte dennoch ein Mängel an Ihrem Gerät auftreten, leistet die GROTHE GmbH im nachstehenden Umfang Gewähr. 1.) Unsere Gewährleistung umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn dieses nachweisbar in der Funktion oder Materialbe-... -
Seite 34: Kurzanleitung
Kurzanleitung BLINKT BLAU FARBWAHL LAUTSTÄRKE BLINKT GRÜN 1 2 2 KOPPLUNG BLINKT ROT... - Seite 35 Kurzanleitung MELODIEWAHL EINSTELLUNG BEENDET Stumm / Schlummer EINSTELLUNG BEENDET Stumm für 1 Std.: Taste 2-mal drücken, EINSTELLUNG BEENDET LED-Ring blinkt 2-mal gelb Stumm für 3 Std.: Taste 3-mal drücken, LED-Ring blinkt 3-mal gelb Stumm für 9 Std.: Taste 4-mal drücken, LED-Ring blinkt 4-mal gelb 1.
- Seite 36 GROTHE GmbH Löhestraße 22 D- 53773 Hennef service@grothe.de www.grothe.de...
