RECHNER SENSORS EasyMount Bedienungsanleitung Seite 4

DE
Kapazitive Sensoren mit
ETM = EasyTeach durch Magnet
1. Montage
Montieren und fixieren Sie das Gerät an der gewünschten Position.
2. Elektrischer Anschluss
Der elektrische Anschluss erfolgt gemäß nachstehendem Anschlussbild. Beachten Sie bitte die auf dem
Gerät und dem Datenblatt angegebenen technischen Spezifikationen.
Beim Auslieferungszustand der Geräte ist der Nennschaltabstand eingestellt.

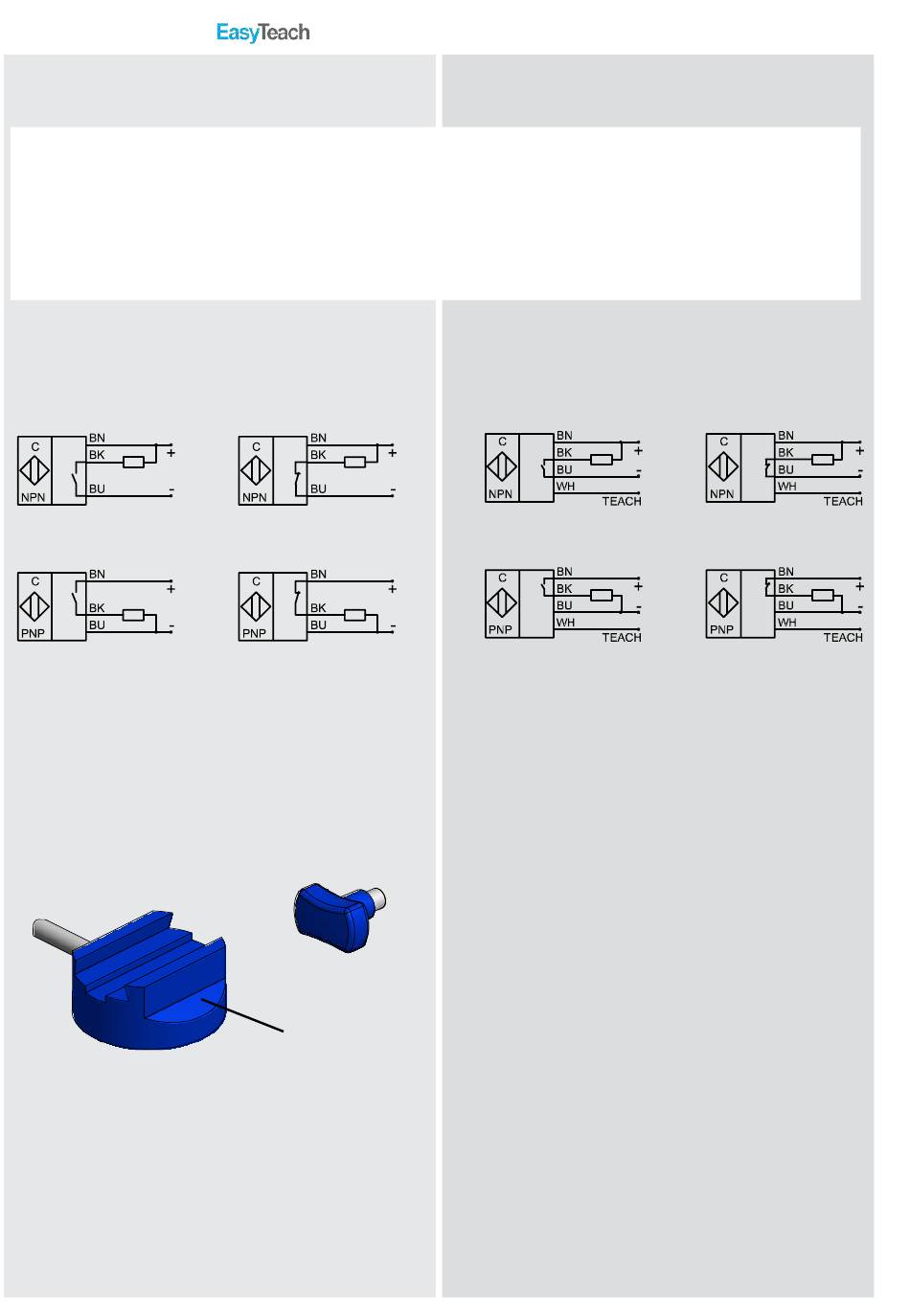

Anschlussbild ETM
NPN Schließer
PNP Schließer
3. Einstellung
Die Einstellung des Sensors erfolgt über einen Ma-
gnet (= EasyTeach-Magnet = ETM). Der Teachspot
befindet sich auf der abgeschrägten Seite neben den
LED's (Abb 1)
Für die Aktivierung des Programmierspots verwen-
den Sie idealerweise den beigefügten Magnet.
Magnet erkannt = LED gelb kurzzeitig an.
4
Funktion ETM bzw. ETW
NPN Öffner
PNP Öffner
Magnet
EasyTeach
spot
ETW = EasyTeach by wire
NPN Schließer
PNP Schließer
3. Einstellung
Die Einstellung des Sensors erfolgt über die weiße
Litze.
Anschlussbild ETW
NPN Öffner
PNP Öffner
