Verwendungsbereich
Der Heizungsfilter HF 3415 mini dient zum Schutz
und zur Aufrechterhaltung der Langlebigkeit
von Wärmeerzeugern, Heizungspumpen, Ther-
mostatventilen und weiteren Armaturen in der
Heizungsinstallation.
Die Kombination aus rückspülbarem Heizungs-
filter und Magnetabscheidung sorgt dafür, dass
der Schlamm in der Heizungsinstallation gefiltert
und ausgespült wird.

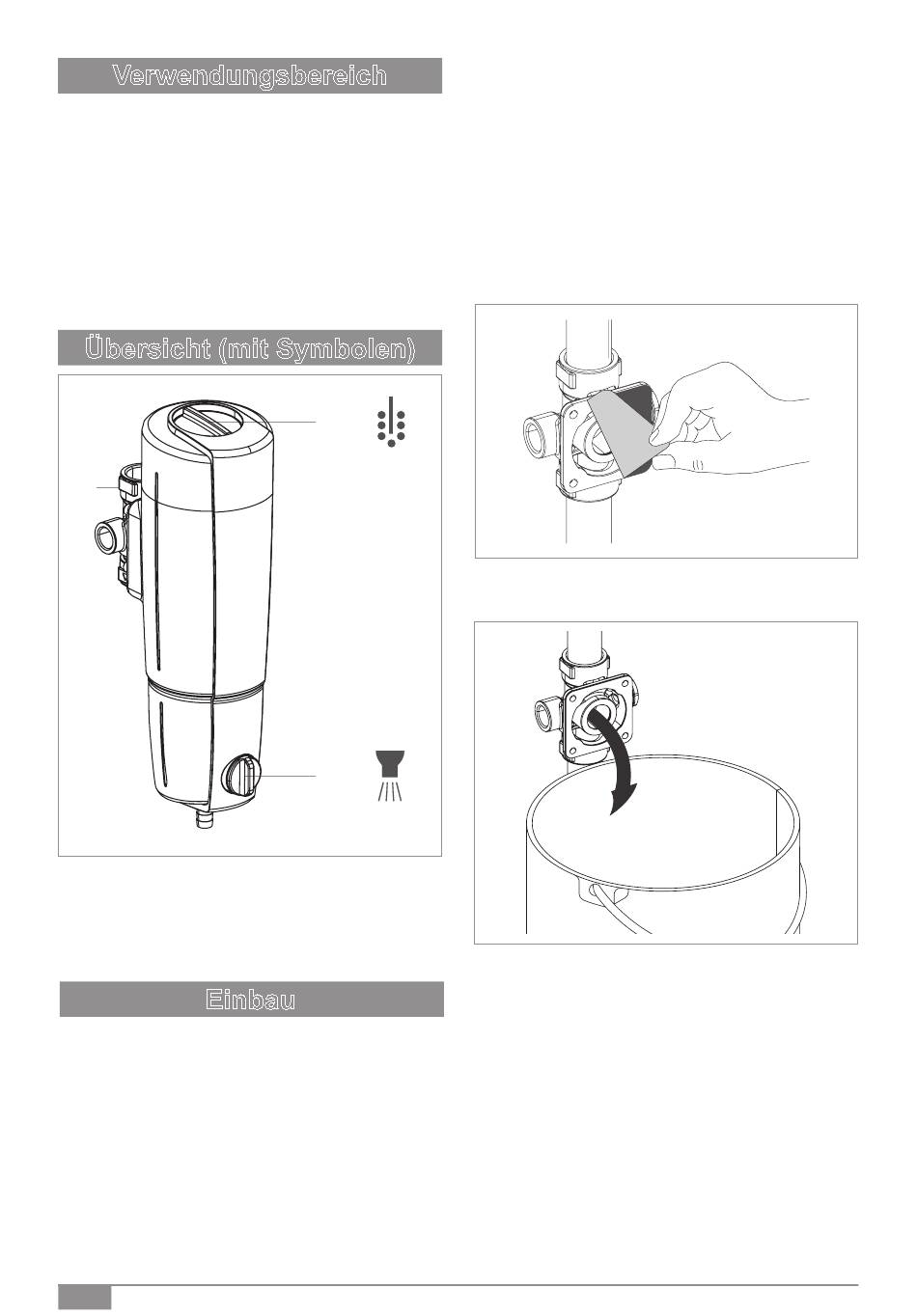

Übersicht (mit Symbolen)
2
1
Magnetstab
2
Heizungskreuzflansch
3
Rückspülung
Einbau
Zum Einbau des Heizungsfilters wird der
Heizungs-Kreuzflansch benötigt. Dabei ist die
Gebrauchsanleitung zum Heizungs-Kreuz-
flansch zu beachten.
Die Rohrleitung, in die der Filter installiert wird,
muss das Gewicht der Armatur sicher aufnehmen
können.
Der Heizungsfilter wird mit der Hauptachse senk-
recht in die Rohrleitung eingebaut.
2
Für den Anschluss einer Trinkwasserleitung an
den Kreuzflansch sind die zur Zeit geltenden
Normen einzuhalten.
Am Kreuzflansch befinden sich Anschlußmög-
lichkeiten für das AnschlussCenter 3200 bzw.
die FüllCombi BA oder BA Plus (siehe Seite 4).
Entfernen Sie das Klebeschild auf dem Flansch
bitte erst unmittelbar vor dem Anschluss des
Heizungsfilters.
1
Bevor der Filter angeschlossen wird, müssen die
Rohrleitungen gespült werden.
3
Der Heizungsfilter wird bevorzugt in den Rücklauf
eingebaut, kann aber auch in den Vorlauf der
Heizungsanlage eingebaut werden.
Der Heizungsfilter schützt die Heizungsanlage,da
sie besser vor Verschmutzungen und Verschlam-
mungen geschützt wird.
Ziehen Sie den Heizungsfilter mit senkrechter
Hauptachse mittels Innensechskant-Schrauben
druckdicht an und achten Sie auf richtigen Sitz
der Dichtung.
Das druckdichte Anziehen der Innensechskant-
Schrauben muss über Kreuz erfolgen.
