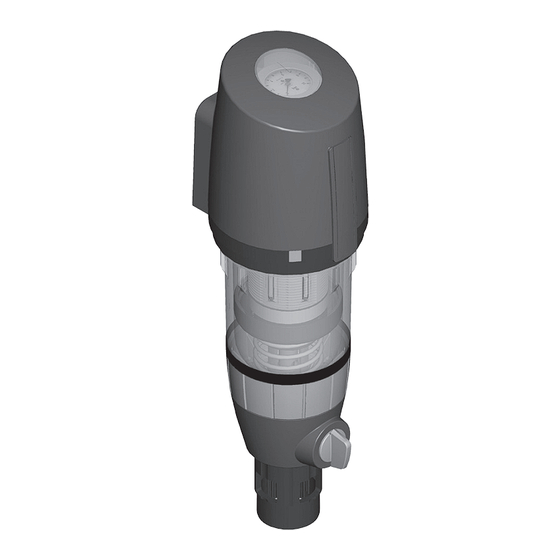

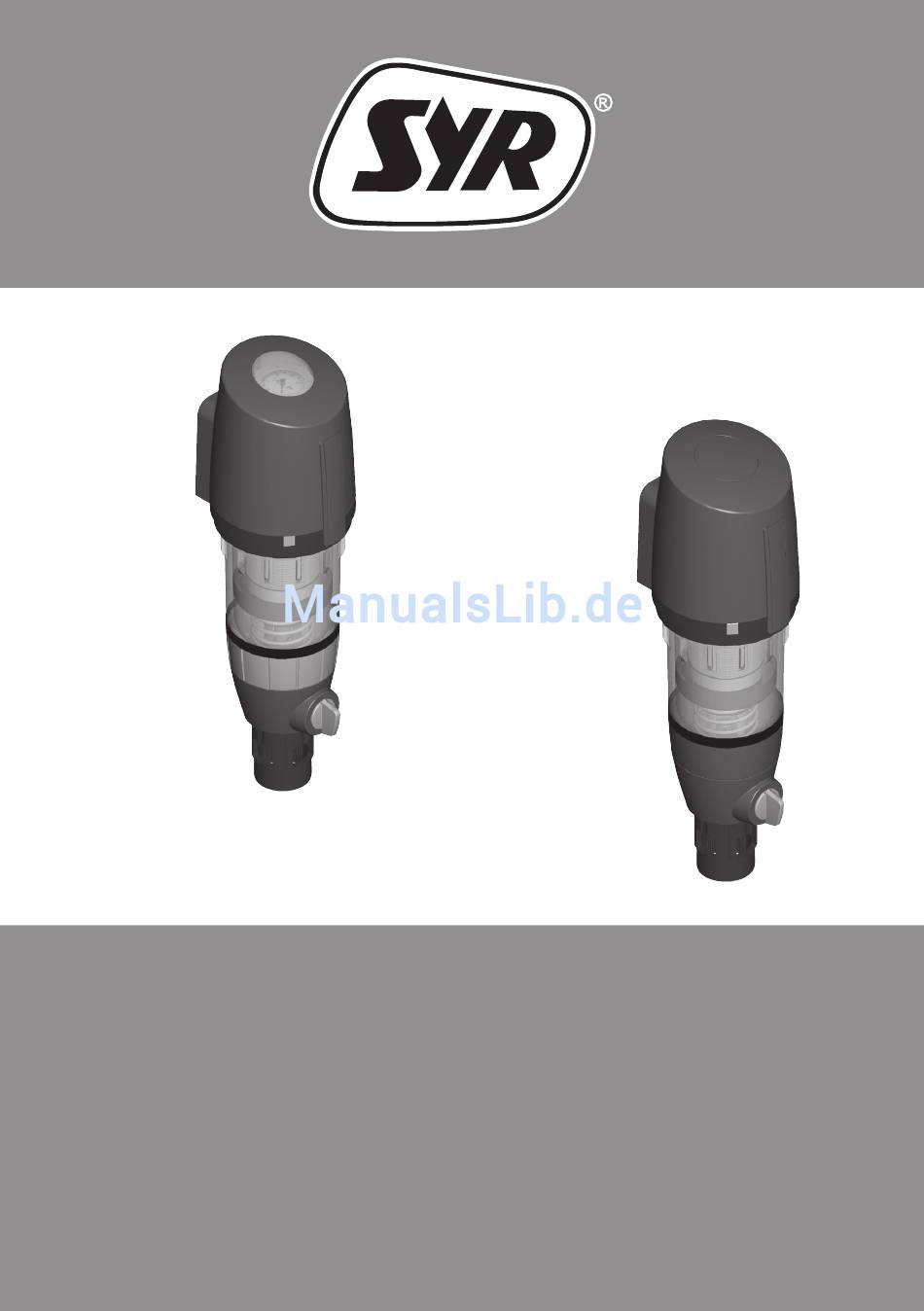

- Seite 1 Drufi+ DFR Drufi+ FR Bedienungsanleitung Drufi+ DFR / FR...
-
Seite 2: Verwendungsbereich
Ziehen Sie die Filter mittels der Innensechs- Verwendungsbereich kantschrauben druckdicht an und achten Sie Die SYR-Rückspülfilter Drufi+ FR nach DIN dabei auf den richtigen Sitz der Flanschdich- EN 13443, Teil 1 (mit Druckminderer DFR tung. zusätzlich nach DIN EN 1567) werden als Ar- maturen für Trinkwasserinstallationen nach... -
Seite 3: Wartung Druckminderer
Nach Beendigung der Rückspülung drehen Rückspülung Sie den Rückspülgriff um 90° gegen den Uhr- Rückspülfilter müssen bei einer Verringerung zeigersinn zurück zur Ausgangsposition. des Wasserdurchflusses rückgespült wer- den, gemäß DIN 1988, Teil 8 mindestens alle Wiederholen Sie bei Bedarf diesen Vorgang. 2 Monate, um einen einwandfreien Betrieb zu gewährleisten. - Seite 4 Schrauben Sie die Filtertasse mit Hilfe des Fil- tertassenschlüssels (Best.-Nr.: 2000.25.907) Ziehen Sie die Druckminderer-Patrone mit- samt dem Sauggehäuse und dem Saugtopf nach oben heraus. Die Feder verbleibt in der Filtertasse. Reinigen Sie die Membrane der Patrone un- ter kaltem, klarem Wasser. Stecken Sie anschließend die Druckmin- derer-Patrone wieder in die Hülse und die Abdeckung auf die Hülse.
-
Seite 5: Fehlersuche
DIN 1988 Durchflussleistung DRUFI+ DFR: DN 20 DN 25 DN 32 Dp 1,1 bar 2,3 m³/h 3,6 m³/h 5,8 m³/h Durchflussleistung DRUFI+ FR: DN 20 DN 25 DN 32 Dp 0,2 bar 3,0 m³/h 3,8 m³/h 3,9 m³/h Dp 0,5 bar 4,9 m³/h... - Seite 6 Die Installation und Wartung darf nur durch einen autorisierten Fachbetrieb vorgenommen werden. Wartungshin- weise beachten! Kunststoffteile nicht mit lösungsmittelhaltigen Pflegemit- teln reinigen. Filter dürfen nicht in Bereichen mit UV-Bestrahlung (Son- nenlicht) oder Lösungsmitteldämpfen eingebaut werden. Filter vor Frost schützen. Nach harten Stößen oder Schlägen muss das betroffene Kunst- stoffteil ausgewechselt werden (auch ohne erkennbare Schäden).
- Seite 7 Maße Typ DFR Typ FR Drufi+ DFR Drufi+ FR Nennweite R ¾“ - 1¼“ R ¾“ - 1¼“ Baumaße 127 (mm) 127 (mm) 120 (mm) 120 (mm) 341,5 (mm) 341,5 (mm) 92 (mm) 92 (mm) 50 (mm) 50 (mm) 135 (mm)
- Seite 8 Drufi FR 2315.01.915 o. Abb. Filtertassen-Schlüssel 2000.25.907 Hans Sasserath & Co. KG • Tel.: +49 2161 6105-0 • Fax: +49 2161 6105-20 Mühlenstraße 62 • D-41352 Korschenbroich • info@SYR.de • www.SYR.de printed in Germany - 9.2315.32 1146 - Änderungen vorbehalten...
