Drufi start

2315

Kerzenfilter

Anwendungsbereich

Ausführung

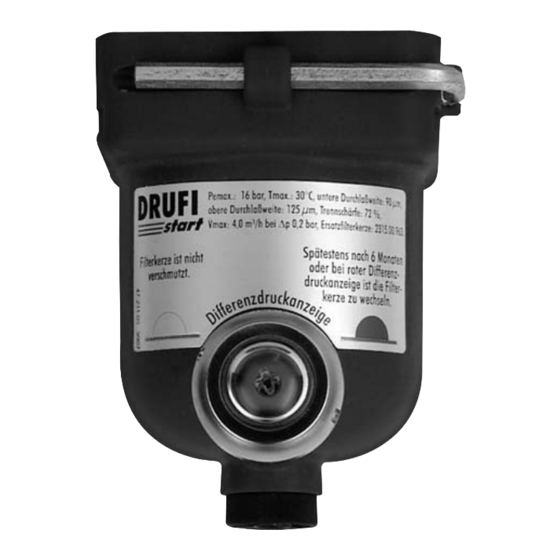

Der Drufi start ist der Einstiegsfilter ins

Drufi-System. Er wird als Filterarmatur für

Trinkwasserinstallationen nach DIN 1988

verwendet. Der Einbau erfolgt mit Hilfe

eines Anschlussflansches aus dem umfang-

reichen Drufi-Flanschprogramm. Die

Anschlussflansche sind nicht im Lieferum-

fang enthalten und müssen zusätzlich

Der Drufi start ist als Wechselfilter für die

Drufi-Anschlussflansche DN 20 - DN 32

ausgeführt. Seine differenzdruckgesteuerte

Wartungsanzeige überwacht den Ver-

schmutzungsgrad und zeigt den fälligen

Filterwechsel an. Als Schutz vor Veralgung

bestellt werden. Der Drufi start funktioniert

in allen Einbaulagen. Durch die sehr kom-

pakte Bauform ist er auch zur Absicherung

von Einzelgeräten (Spülmaschinen, Trink-

wassererwärmern, etc.) einsetzbar. Bei

Bedarf lässt er sich problemlos gegen ein

beliebiges Drufi-Modell austauschen.

ist die Filtertasse eingefärbt. Der kaskaden-

förmige Einsatz besteht aus nichtrosten-

dem Edelstahlgewebe. Im Lieferumfang

sind Flanschdichtung und Innensechskant-

schrauben zur Flanschmontage enthalten.

133

Seite 1 Drufi start 2315 Kerzenfilter Anwendungsbereich Der Drufi start ist der Einstiegsfilter ins bestellt werden. Der Drufi start funktioniert Drufi-System. Er wird als Filterarmatur für in allen Einbaulagen. Durch die sehr kom- Trinkwasserinstallationen nach DIN 1988 pakte Bauform ist er auch zur Absicherung verwendet.
Seite 2 Drufi start 2315 Werkstoffe Die Filtertasse ist aus stoßfestem, glasfaser- entsprechen den anerkannten Regeln der verstärktem Kunststoff, das Filterelement Technik. Die vom Wasser berührten aus Edelstahl hergestellt. Die verwendeten Kunststoffteile und Elastomere entspre- Ringdichtungen bestehen aus asbestfreiem chen den KTW-Empfehlungen des Bundes- Faserstoff.
Seite 3 Drufi start 2315 Abb.: mit Universalflansch (nicht im Lieferumfang) Nennweite DN 20 DN 25 DN 32 G ¾ G 1 ¼ Baumaße H (mm) l (mm) L (mm) *L1 (mm) * L1 mit Löttüllen Zubehör für HWS-Flansch 2000: Manometer 0-10 bar: 2000.00.906 Manometer 0-25 bar: 2000.00.907...
Seite 4 Drufi start 2315 Bauteile / Bestellnummern Dichtungssatz mit Dichtung, Schrauben und Inbusschlüssel 2315.00.964 Filterelement 2315.00.963 Entleerungsstopfen 0828.08.000 Klarsichtkappe 2315.00.965 Gehäuse...
