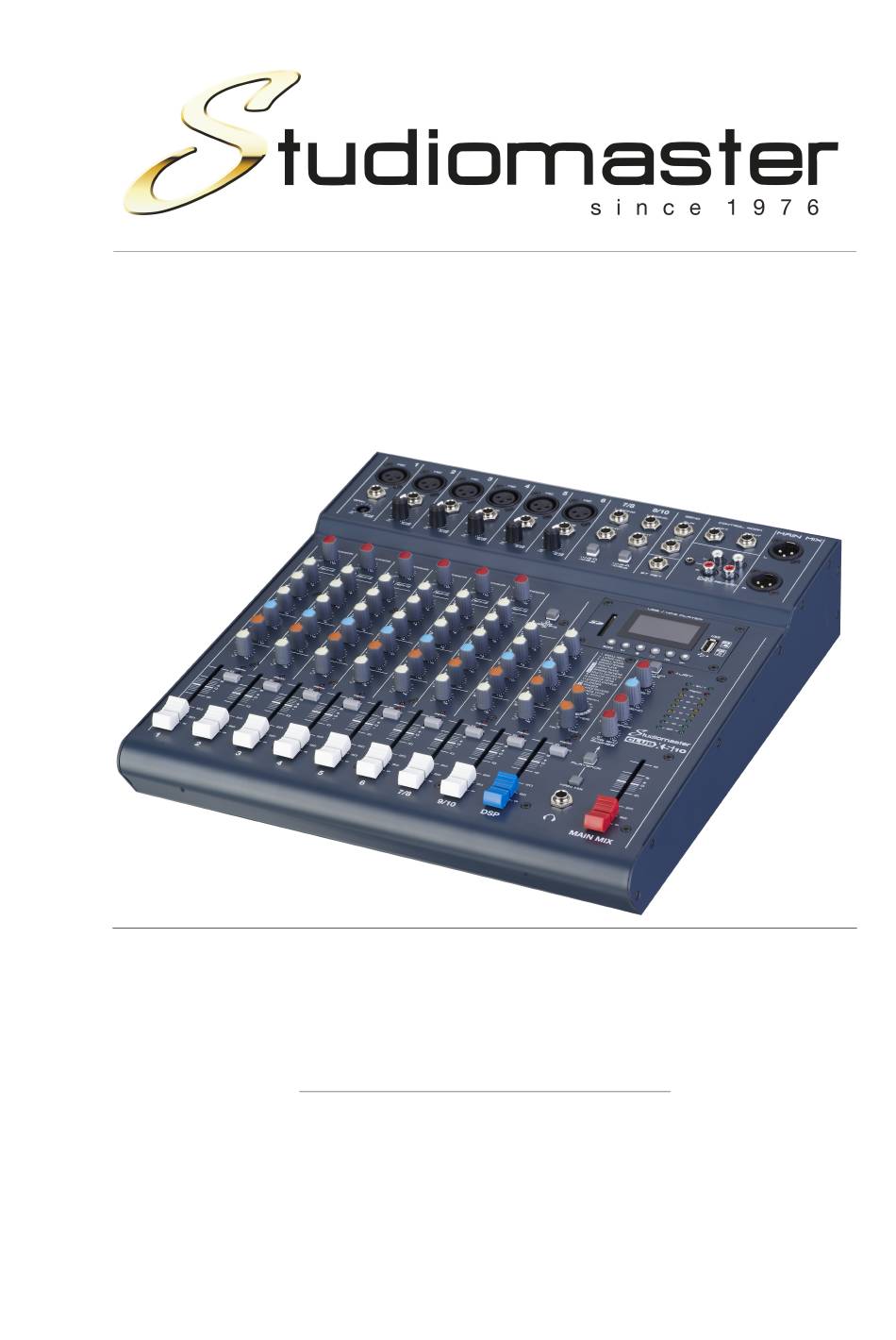

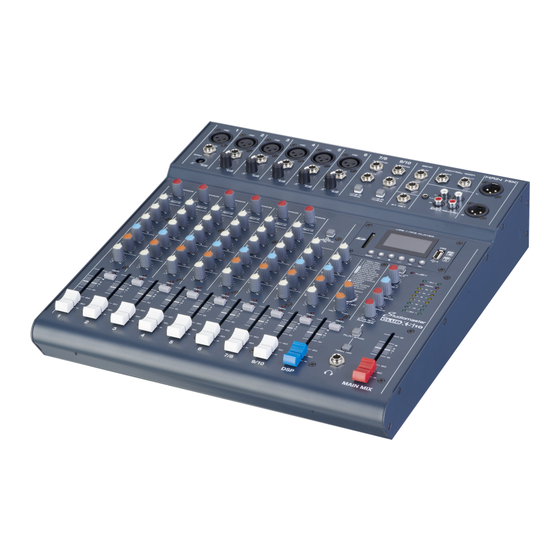

- Seite 1 CLUBXS BEDIENUNGSANLEITUNG CLUBXS 6/8/10/12/16+ PROFESSIONAL MIXER...
-
Seite 2: Inhaltsverzeichnis
BLOCKDIAGRAMM .....12 TECHNISCHE SPEZIFIKATIONEN .....13 EINLEITUNG Danke für ihr Vertrauen in den Studiomaster CLUBXS Serie Kompaktmixer. Zur Ausstattung gehören Universalspannung von 100–240 V und Kompression auf jedem Mikrofonkanal, damit der Sound beim Auftritt kristallklar bleibt. Der Mixer kann Musik über SD-Karte/USB/Bluetooth abspielen. Der Mikrofonsound oder Musik über Line-In kann auf SD-Karte/USB aufgenommen werden, abhängig von den... - Seite 3 1. MIC/LINE KANAL (CH1-6) Symmetrische XLR-Eingangsbuchse (1: Schirm/Masse; 2: heiß; 3: kalt). CLUBXS8 ist mit 4 Mikrofonvorverstärkern mit niedrigem Rauschen ausgestattet (CLUBXS6 hat 2, CLUBXS8 hat 4, CLUBXS10 hat 6, CLUBXS12 hat 8, CLUBXS16+ hat 12) und Phantomspeisung, 45dB Gain und >100 dB S/N-Ratio. Die Phantomspeisung wird für Kondensatormikrofone verwendet. Wenn Sie ein dynamisches Mikrofon verwenden, bitter vorher die Phantomspeisung abschalten. Diese Kanäle besitzen 1∕4“ TRS sym./asym.
-
Seite 4: Bedienoberfläche Rückseite, Ausgänge
Ausgangssignal von den L/R-Main-Mix-Ausgängen. Ein Eingangssignal vom RIGHT-Anschluss ergibt einen Signalausgang vom R-Main-Mix-Ausgang. Dieser Anschluss ist für Keyboards, E-Drums, DSP, usw. 2. -10/+4 Empfindlichkeitsschalter Drücken des Schalters erhöht die Empfindlichkeit um 10dB. 3. LINE/USB/MP3 Wahltaste Taste nicht gedrückt für Stereo-Line-Eingang. Taste gedrückt für USB/MP3/Bluetooth-Eingang. 4. EQ-Steuerung HI ： Maximum-Einstellung, 12KHz Frequenzpegel-Boost +15dB. Minimum-Einstellung, 12KHz Frequenzpegel-Cut -15dB. LOW：Maximum-Einstellung, 60Hz Frequenzpegel-Boost +15dB. Minimum-Einstellung 60Hz Frequenzpegel-Cut -15dB. 5. AUX-DSP Diese Regler stellen den Pegel des gesendeten Signals an AUX-DSP BUS, BUS und anschließend an einem externen DSP oder ein eingebautes DSP-Modul ein. Der DSP-Regler kann auch den Kanalpegel justieren. 6. PAN In der mittleren Position entspricht die Soundabbildung der Bühnenmitte. Damit kann auch das Links/Rechts-Ausgangssignal eingestellt werden. -
Seite 5: Aux Returns
5. RECORD Asymmetrischer RCA-Anschluss für das Ausgangssignal an Aufnahmegeräte. 6. MAIN MIX-Ausgang Symmetrischer XLR-Anschluss. Der Pegel wird über den Main Mix-Fader justiert. 7. CTRL ROOM-Ausgang 1/4” Klinkenbuchse, um das Control Room-Signal an den Monitorlautsprecher zu schicken. 8. DSP-FUSSSCHALTER (NUR CLUBXS6+) Einen Standard-Fußschalter mit einem Kabel mit TRS 1/4w (6.3mm) Klinkenstecker anschließen, um eingebaute DSP-Effekte ein- oder auszuschalten. 9. POWER-Eingang Für den Anschluss an das Stromnetz, mit Sicherung. Bei Sicherungstausch auf gleichen Typ und Wert achten. - Seite 6 1. +48V Phantomspeisung Schalter/ leuchtet rot Schalter für Kondensatormikrofon-Betrieb. die Lautsprecher zu schützen, vor dem Einschalten alle Fader auf Minimum stellen. 2. Stereo Return Regelt den Signalpegel von Stereo-Return. 3. AUX1 - AUX2 Send Regelt den Aux-Send Pegel. 4. PLAYBACK Regelt den Pegel des Playbacksignals. 5. CTRL RM/PHONES Regelt den Kopfhörer-Signalpegel. 6. PLAYBACK Schalter Schalter drücken, um das Signal an Monitor und Kopfhörer zu schicken.
-
Seite 7: Funktion
SD/USB/BLUETOOTH Beim Einschalten von CLUB XS wird der Home-Screen auf der Media-Station angezeigt. Insgesamt gibt es 5 Funktionen, sie werden mittels Icons oben am Screen angezeigt. Die benötigte Funktion wird mit den Tasten VOL- und VOL+ ausgewählt. Notensymbol: USB/SD-Karten-Playback Mikrofonsymbol: USB/SD-Aufnahmefunktion Voice: N/A Bluetoothsymbol: Bluetooth-Playback USB-Symbol: USB-Playback von einem PC/Laptop BLUETOOTH: Bluetooth-Modus auswählen, mit den VOL- und VOL+ Tasten zum Bluetoothsymbol scrollen. Verbinden: Bluetooth am Gerät einschalten (Handy, Tablet usw.) und nahe an der CLUB XS Media Station platzieren. - Seite 8 Loop-Funktionen: F = spielt alle Tracks im selben Ordner hintereinander, in einer Schleife, ab (Repeat). USB & SD, zwei Geräte. R = Shuffle spielt alle Tracks in einer zufälligen Reihenfolge ab (kein Repeat). A= Spielt alle Tracks hintereinander in einer Schleife ab (Repeat). 1 = Spielt einen ausgewählten Track in einer Schleife ab (Repeat). Bitte beachten, in diesem Modus sind individuelle Tracks nicht selektierbar. Ende bestimmen, beim Abspielen einzelner Tracks von einer USB oder SD-Karte, für Anwendungen als Backingtrack bei einer Live-Performance. F in der Loop-Funktionsliste auswählen. PLAY/PAUSE-Taste zwei Mal drücken und halten. Das Pause-Symbol erscheint am Bildschirm.
-
Seite 9: Installation
INSTALLATION 1. Vor dem Lautsprecher sollten keine Hindernisse stehen. Es empfiehlt sich den Lautsprecher auf einen Ständer zu montieren. 2. Professionelles Zubehör für das Abhängen oder die Installation der Boxen verwenden, um Verletzungsgefahr zu vermeiden. 3. Hochwertige Kabel verwenden, um die beste Tonqualität sicherzustellen. 4. Leistung und Impedanz der Endstufe und der Lautsprecherbox aufeinander abstimmen. 5. Um Feedback zu vermeiden, das Mikrofon nicht auf die Lautsprecherbox richten. BAL/UNBAL-MODUS DER TRS/XLR-ANSCHLÜSSE 1/4“ TRS- oder XLR-Verbindung, symmetrischer/asymmetrischer (BAL/UNBAL) Modus, siehe unten: 1/4“ Stecker... -
Seite 10: Anschluss
ANSCHLUSS 1/4“ TRS und XLR-Verbinder für den Anschluss von Pro-Audio-Equipment, siehe unten:... -
Seite 11: Glossar Der Technischen Begriffe
GLOSSAR DER TECHNISCHEN BEGRIFFE AC oder a.c. Wechselstrom AC POWER SUPPLY Stromversorgung vor Ort ASSIGN Schalten oder Routen, um ein Signal einem spezifischen Signalweg zuzuweisen. ATTENUATE Reduzieren oder leiser machen. BALANCED Symmetrische 3-Leiterschaltungen sind bei Audio-Equipment, von dynamischen Mikrofonen bis hin zu Premium-Studiogeräten, weit verbreitet. Das symmetrische System löscht Interferenzen von außen über Anschlusskabel aus und bewirkt damit ein saubereres Signal. BANDWIDTH Die Bandbreite ist der Frequenzgang, der ein Gerät durchläuft. BUS Ein gemeinsamer Überträger, der ein oder mehrere Signale durch ein Mischpult leitet. CLIPPING Die Verzerrung durch ein Signal, welches den maximalen Pegel überschreitet, den ein Eingang verträgt. -
Seite 12: Service Information
STAGE MONITOR (FOLDBACK) Der Sound der vom Mischpult zurück auf die Bühne geschickt wird, damit die Künstler ihn hören können. Bei großen Soundsystemen wird oft ein eigenständiges Monitor- (oder Foldback) System mit einer eigenen Konsole auf einer Bühnenseite eingerichtet, so dass die Künstler gut mit dem Techniker kommunizieren können. SERVICEINFORMATION Bei Auftreten eines Fehlers oder eines Problems mit ihrem Studiomaster-Produkt, bitte zuerst die „Trouble Shooting“-Seiten dieser Anleitung konsultieren. Wenn das Problem nicht gelöst werden kann oder das Produkt beschädigt ist, kontaktieren Sie bitte ihren Händler oder Vertriebspartner vor Ort. Falls empfohlen wird, das Produkt zum nächsten Studiomaster Service Center einzuschicken, bitte vorher Kontakt aufnehmen. Sie werden nach Produkttype und Seriennummer gefragt und erhalten anschließend eine (RA) Autorisierungsnummer für die Rücksendung. -
Seite 13: Blockdiagramm
BLOCKDIAGRAMM... -
Seite 14: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN EMD – 12-2018...
