Inhaltszusammenfassung für SMA Communit
- Seite 1 Technische Information Communit Communit-TI-A1-de-22 | Version 2.2 DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
6.2 Abmessungen der Communit für die Sockelmontage ........ -
Seite 3: Hinweise Zu Diesem Dokument

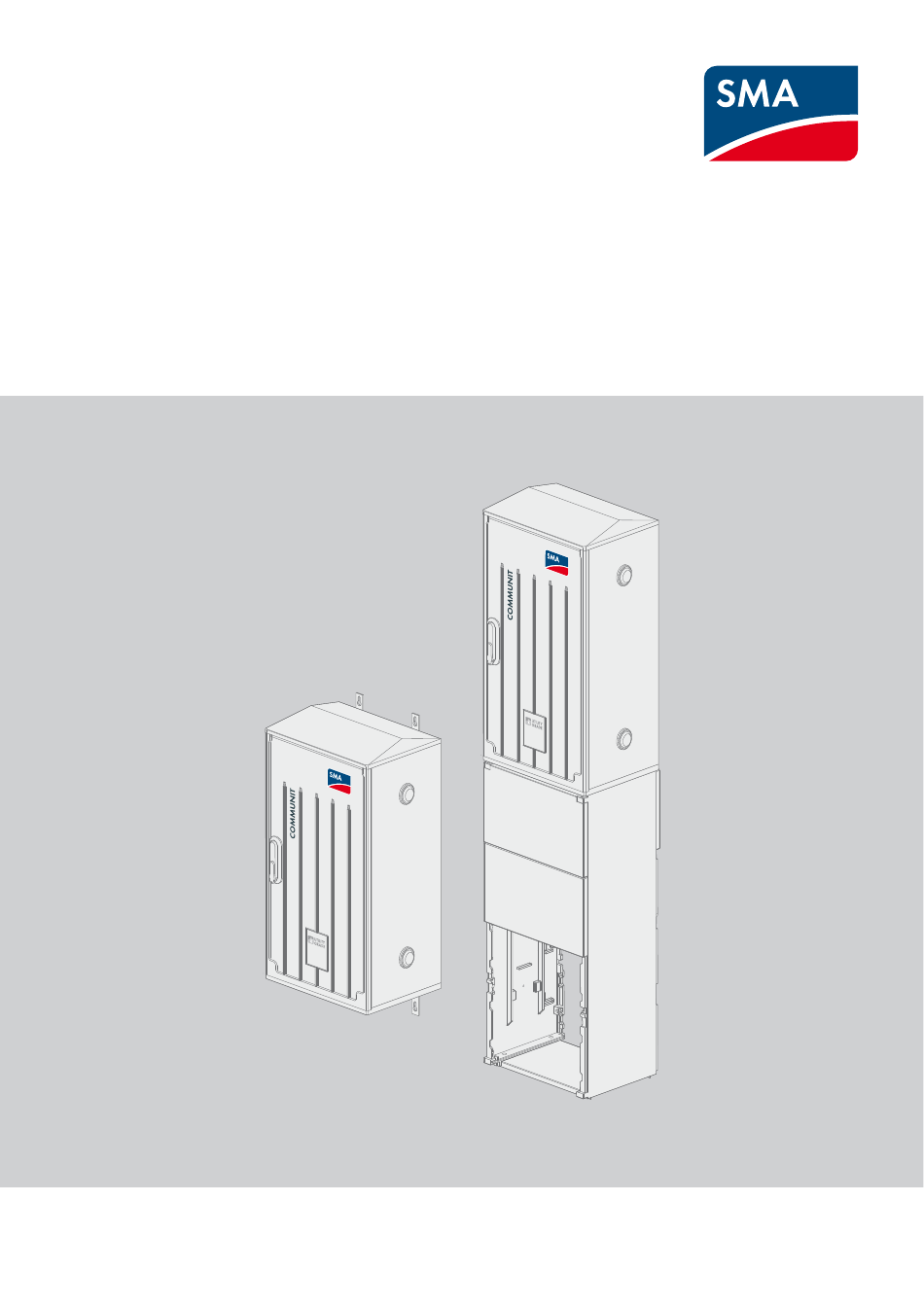

• Die Communit verfügt über einen Doppelbart-Schaltschrankschlüssel. Zur optimalen Sicherheit können Sie einen Profil-Halbzylinder in die Communit einsetzen. • Die Communit ist für den Einsatz im Außenbereich und Innenbereich geeignet. Die Communit ist für eine Sockel- und Wandmontage erhältlich. Beachten Sie, dass für die Versorgung der Communit Netzspannung notwendig ist. -
Seite 4: Netzwerkkomponenten
Umgebungstemperatursensor und einen optionalen Windsensor an die Sunny SensorBox anzuschließen. • Mit dem optional erhältlichen SMA Cluster Controller lassen sich bis zu 75 Teilnehmer erfassen. Es kann maximal 1 SMA Cluster Controller in der Communit eingesetzt werden. Sunny Central lassen sich via Speedwire mit dem SMA Cluster Controller verbinden. -
Seite 5: Variantenschlüssel
SMA Solar Technology AG 3 Variantenschlüssel • Für die Messung und Steuerung der Komponenten in Ihrer PV-Anlage stellt die Communit optional ein Ethernet-I/O-Modul zur Verfügung. Ein im I/O-Modul integrierter 2-Port-Switch ermöglicht eine direkte Verbindung zu allen SCADA-Systemen und schnelle Reaktionszeiten. Die Datenübertragung erfolgt per Modbus/TCP-Protokoll. - Seite 6 3 Variantenschlüssel SMA Solar Technology AG Position Bezeichnung Netzwerk 1 Communit x x x x x x x x x x 1 Gehäuse Wandmontage Sockelmontage Montage in Station 2 Einbauplatz 1 Ohne Kundeneinbauplatz 3 Einbauplatz 2 Ohne WebBox + SensorBox...
-
Seite 7: Leistungsreserve Für Kundeneigene Geräte Bestimmen
MNG ‒ Managed Switch 4 Leistungsreserve für kundeneigene Geräte bestimmen An der Communit lassen sich kundeneigene Geräte anschließen, wenn die maximale Leistungs- und Stromaufnahme der Communit nicht überschritten wird. Die maximale Leistungsreserve in der Communit für kundeneigene Geräte ist abhängig von den bereits enthaltenen Geräten. - Seite 8 Summe der Leistungsklassenpunkte [mA] 2.075 1.910 1.745 1.580 1.415 1.250 1.085 Summe der Leistungsklassenpunkte [mA] 4. Wenn Sie 2 eigene Geräte mit einer DC-Spannungsversorgung in die Communit einbauen möchten, entscheiden, wie die Leistung zwischen diesen Geräten aufgeteilt wird. Communit-TI-A1-de-22 Technische Information...
-
Seite 9: Technische Daten
Laut der Tabelle der maximalen Strom- und Leistungsaufnahme steht den beiden kundeneigenen Geräten für diese Variante der Communit 1.580 mA und 38 W als Leistungsreserve. Das bedeutet, es dürfen beispielsweise ein Gerät mit maximaler Leistungsaufnahme von 20 W und ein Gerät mit maximaler Leistungsaufnahme von 18 W eingesetzt werden. - Seite 10 Variantenabhängige Ausstattung Maximale Anzahl DSL/GSM/GPRS/UMTS-Router* Maximale Anzahl Ethernet-Router Sunny WebBox mit Sunny SensorBox je 1 Maximale Anzahl SMA Cluster Controller Maximale Anzahl Ethernet Switch Maximale Anzahl Patchfeld** Maximale Anzahl Ethernet I/O-Modul * inklusive externer Antenne ** inklusive Spleißkassette bei Glasfasermodul Ethernet I/O-Modul Moxa ioLogik E1240 Anzahl analoge Kanäle...
-
Seite 11: Netzanschluss
SMA Solar Technology AG 5 Technische Daten Digitale Ausgänge des I/O-Moduls Moxa ioLogik E1242 Sink I/O-Mode Digitaler Ausgang oder Impulsausgang Ausgangsimpulsfrequenz 500 Hz Überspannungsschutz 45 V Überstromschutz 2,6 A (4 Kanäle bei 650 mA) Überhitzungsschutz minimal 150 °C / typisch 175 °C... -
Seite 12: Abmessungen
* nach EN 60529 ** nicht kondensierend *** nach DIN EN 50178:1997 **** Bei der Aufstellhöhe über 2.000 m reduziert sich die Überspannungskategorie auf Klasse II. 6 Abmessungen 6.1 Abmessungen der Communit Abbildung 3: Abmessungen der Communit für die Wandmontage Communit-TI-A1-de-22 Technische Information... -
Seite 13: Abmessungen Der Communit Für Die Sockelmontage
SMA Solar Technology AG 6 Abmessungen 6.2 Abmessungen der Communit für die Sockelmontage Abbildung 4: Abmessungen der Communit für die Sockelmontage Technische Information Communit-TI-A1-de-22... - Seite 14 SMA Solar Technology www.SMA-Solar.com...
