Sondeneinheit
Die Sondeneinheit misst über ihre Sonden den pH-Wert, das ORP (RedOx), die Leitfähigkeit und die Wassertemperatur. Diese Daten werden an
die Steuereinheit weitergeleitet. Die Länge der Kabel ist absichtlich auf 50 cm begrenzt, um das präzise Ablesen der Sondenwerte zu ermöglichen.
1 : Elastomerabdeckung (abdichtender Schutz)
3 : pH-Sonde (Kabellänge: 0,5 m)
5: Leitfähigkeitssonde (0,5 m langes Kabel)
7 : Typenschild
INTELLIPOOL
®
S O N D E N E I N H E I T
Wassertemperatur
pH
ORP
Leitfähigkeit
pH
CL
BUS
BUS
1
2

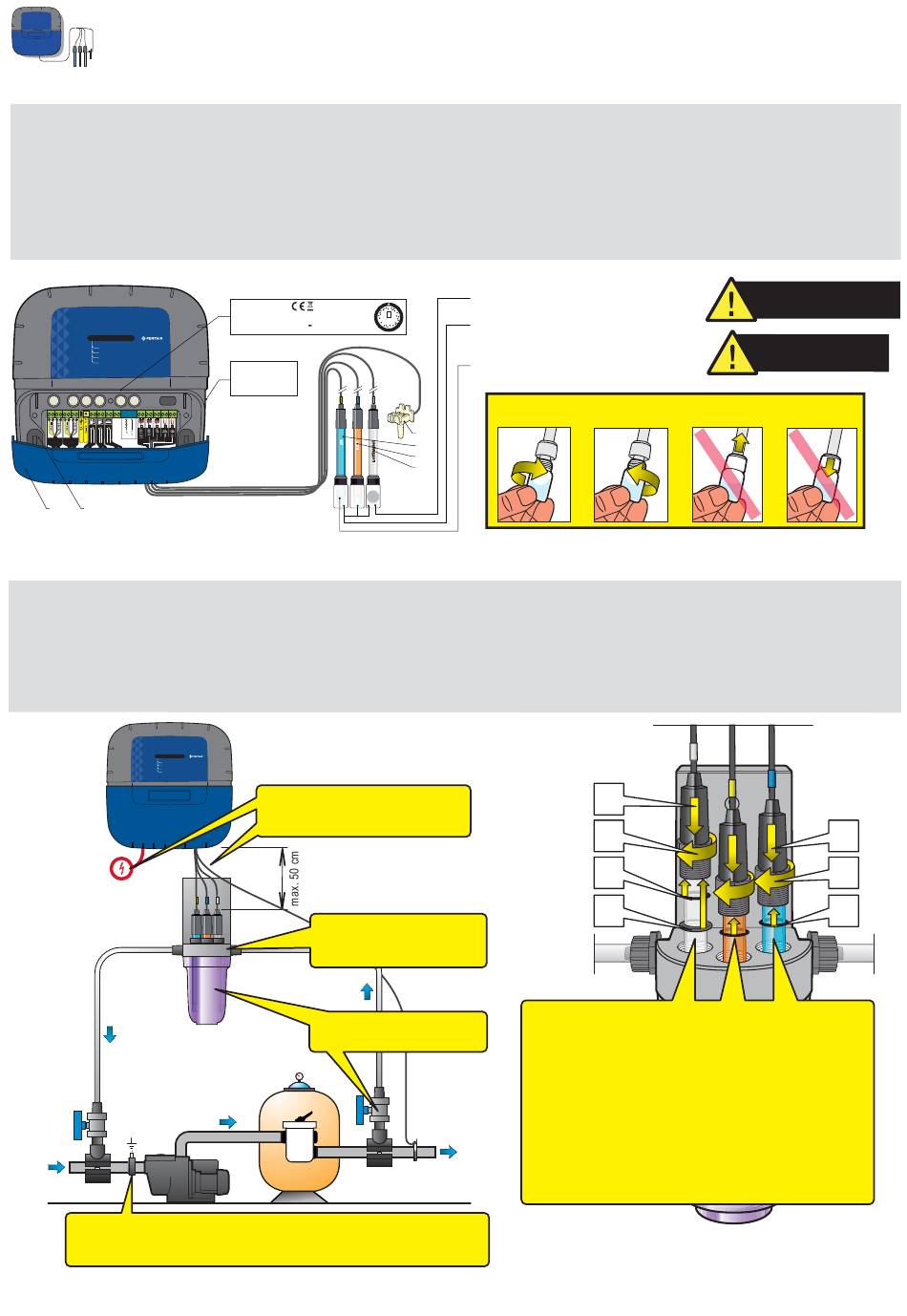

Installation und Anschluss der Sonden
Die Sondeneinheit muss in der Nähe des Messbechers installiert werden (die pH-, ORP- und Leitfähigkeitssonden haben 50 cm lange Kabel).
1 - Installieren Sie auf der Analysekammer (empfohlen, Ref. Pentair XXX) die pH-, RedOx und Leitfähigkeitssonden gemäß dem unten abgebildeten Schema. Für
die Leitfähigkeitssonde aus Glas wird die Flachdichtung und der O-Ring verwendet, um eine perfekte Dichtigkeit zu gewährleisten. Für die ORP- und pH-Sonden
wird nur der O-Ring verwendet.
2 - Installieren Sie den Temperaturfühler außerhalb der Analysekammer (siehe folgende Seite).
3 - Führen Sie die Kabel durch die weiße Kabelverschraubung, schließen Sie die Kabel anhand der Kennzeichnungen an, schrauben Sie die Kabelverschraubung
fest (siehe folgende Seite).
INTELLIPOOL
S O N D E N E I N H E I T
Wassertemperatur
pH
ORP
Leitfähigkeit
- Das hydraulische Netz muss geerdet sein, um die Genauigkeit der
Sonden nicht zu ändern.
7
INTP-1010B
SB-SE-PRO-002C
MADE IN ITALY
Qualitätsprüfung bestanden
Pentair International Sarl
S/N
1234ABCD1234ABCD1234ABCD01
Herst.-Jahr
Avenue de Sévelin 18
24V / IP64 / 2,4 W
Apr-2019
CH-1004 Lausanne
8
INTELLIPOOL
Pool-ID: 12 345
ID-Key: 1A:2B:33:99
®
- Die Kabel der Sonden dürfen das
Anschlusskabel nicht kreuzen.
- Analysekammer Pentair Ref.
INTP-HOLD-1.
- Den Durchfluss so begrenzen, dass den
Messbecher (1 L) in 1 Minute gefüllt wird.
2 : Schraubkappe (Abdeckung gegen das Eindringen von Dämpfen)
4 : ORP-Sonde (Kabellänge: 0,5 m)
6 : Sonde für die Wassertemperatur (2 m langes Kabel)
8 : Etikett mit Pool-ID, Zugangscodes zum Internetkonto
Fläschchen der Leitfähigkeitssonde
Fläschen
SCAN
ME
mit (aufgeschraubt) = Sonde außerhalb des Wassers
ohne = Sonde im Wasser
Fläschchen für die pH-Sonde / ORP
Die Fläschchen an-/abschrauben, keinesfalls die mit dem Verschluss ausgestatteten Fläschchen
eindrücken oder daran ziehenmitgelieferte IntelliFlo-Kabel (Ref. 350122, Länge 10 m) anschließen.
6
3
4
5
Destilliertes
Wasser
- Montage der Leitfähigkeitssonde:
Die Sonde durch die Mutter führen, 1 - Den O-Ring unter den
Sondenhalter schieben, 2 - Die Flachdichtung unter den O-Ring
schieben, 3 - Die Sonde und den Sondenhalter an den Kontakt
senken, 4 - Den Sondenhalter anschrauben, bis nach Druckprüfungen
eine perfekte Dichtigkeit erzielt wird.
- Montage der pH- und ORP-Sonde:
Die Sonde durch die Mutter führen, 1 - Den O-Ring unter den
Sondenhalter schieben, 2 - Die Sonde und den Sondenhalter an den
Kontakt senken, 3 - Den Sondenhalter anschrauben, bis nach
Druckprüfungen eine perfekte Dichtigkeit erzielt wird.
Das Fläschchen der Leitfähigkeitssonde
darf nicht für die anderen Sonden
verwendet werden.
Die Fläschchen für die Sonde müssen mit
Kaliumchlorid
Leitungswasser gefüllt sein.
3
4
1
2
oder
notfalls
mit
2
3
1
7
