Steuereinheit
Dies ist die Schaltzentrale des Systems. Es berechnet und steuert automatisch die Betriebszeit von jedem verbundenen Gerät.
Sie erhält die Befehle der Fernsteuerung oder mittels Internet und aktiviert das betroffene Gerät.
Die Abläufe werden 64 Tage im Speicher aufbewahrt (vom Benutzer abrufbar).

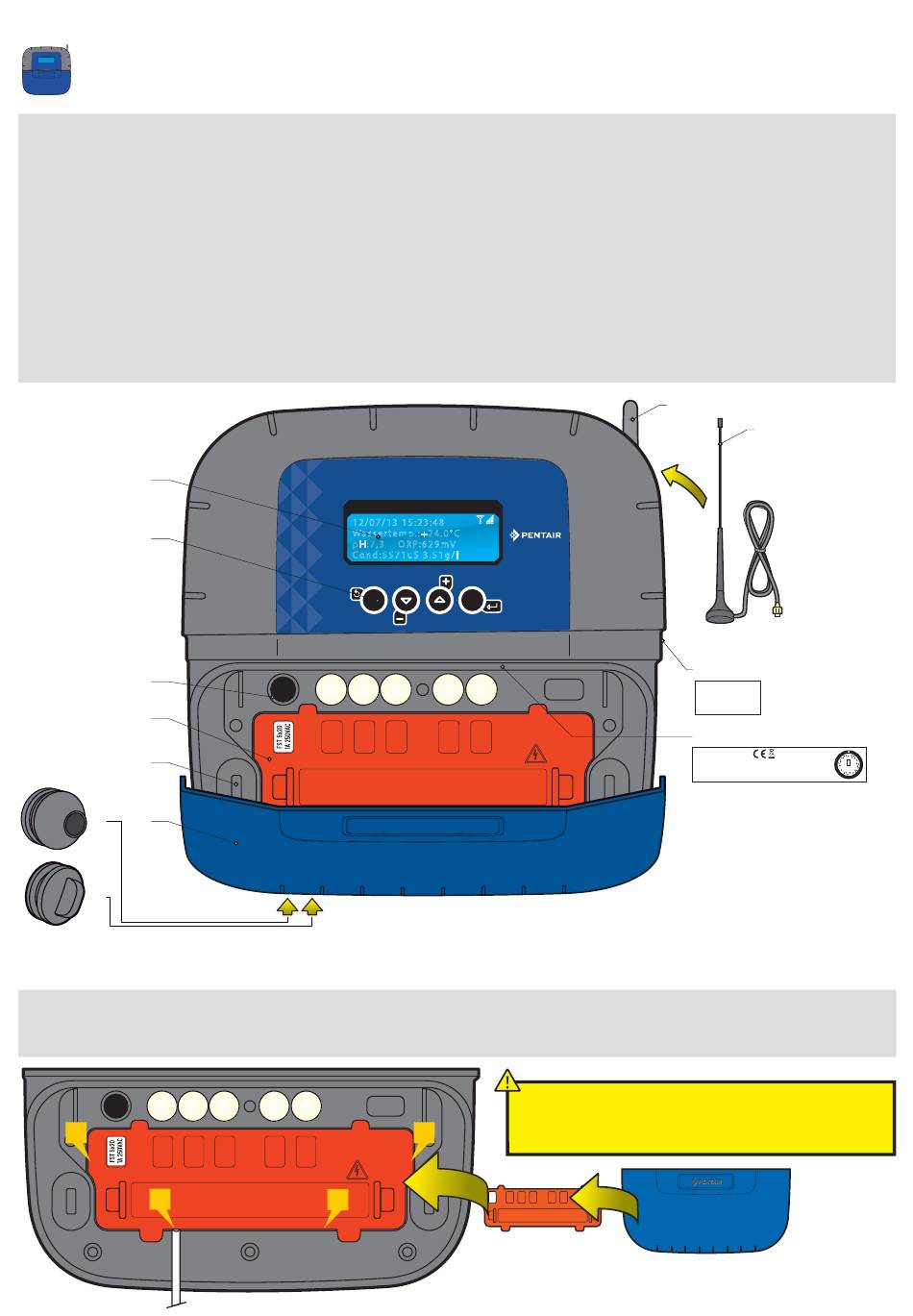

1 : Hinterleuchtetes Display (4 x 20 Zeichen)
4 : Sicherungshalter (1 A)
5 : Steckerabdeckungen (mit Schraubendreher abnehmbar)
7 : Elastomerkappe (abdichtender Schutz)
9 : Abgesetzte magnetische Funkantenne (Option) Ref.: INTP-5240
11 : Kabeldurchführung, kompatibel mit Kabeln mit einem Diameter von 7 mm bis 10 mm, mit dem mitgelieferten Silikonfett zu montieren.
Verhindert das Eindringen von Dampf in das Gehäuse.
12 : Verschluss zum Anbringen, wenn ein Ausgang nicht verwendet wird. Verhindert das Eindringen von Dampf in das Gehäuse.
13 : Etikett mit Pool-ID, Zugangscodes zum Internetkonto
1
2
4
5
6
11
7
12
Entfernen der orangefarbenen Abdeckung der Steuereinheit
Zur Einhaltung der geltenden elektrischen Vorschriften, sind die unter Spannung stehenden Steckverbinder durch eine Sicherheitsabdeckung geschützt, die
ohne Werkzeug nicht entfernt werden kann. > Benutzen Sie einen Schlitzschraubendreher im Bereich der Klammern 2 und 3, um an der Abdeckung zu ziehen,
um sie abzunehmen.
1
2
2 : Tasten (Navigationsmenü)
6 : Schraubkappe (Abdeckung gegen das Eindringen von Dämpfen)
8 : Funkantenne
10 : Typenschild
INTELLIPOOL
®
S
T
E
U
E
R
E
I
N
-
1 2 / 07 / 1 3 1 5 :2 3 :4 8
Wa ss e r te m p. :+2 4. 0 °C
p H: 7, 3
O RP: 62 9 m V
Co n d :5 5 7 1u S 3 .5 1 g /l
ESC
GÜLTIG
4
3
8
Setzen Sie nach jedem Arbeitseinsatz die orangefarbene
Sicherheitsabdeckung und anschließend die flexible blaue
Abdeckung wieder auf.
9
13
INTELLIPOOL
Pool-ID: 12 345
ID-Key: 1A:2B:33:99
10
INTP-1010B
SB-SE-TEC-003A
Qualitätsprüfung bestanden
MADE IN ITALY
Pentair International Sarl
Herst.-Jahr
S/N
1234ABCD1234ABCD1234ABCD01
SCAN
Avenue de Sévelin 18
230V 50Hz~ / IP64 / 16 W
ME
Apr-2019
433,445 MHz
CH-1004 Lausanne
