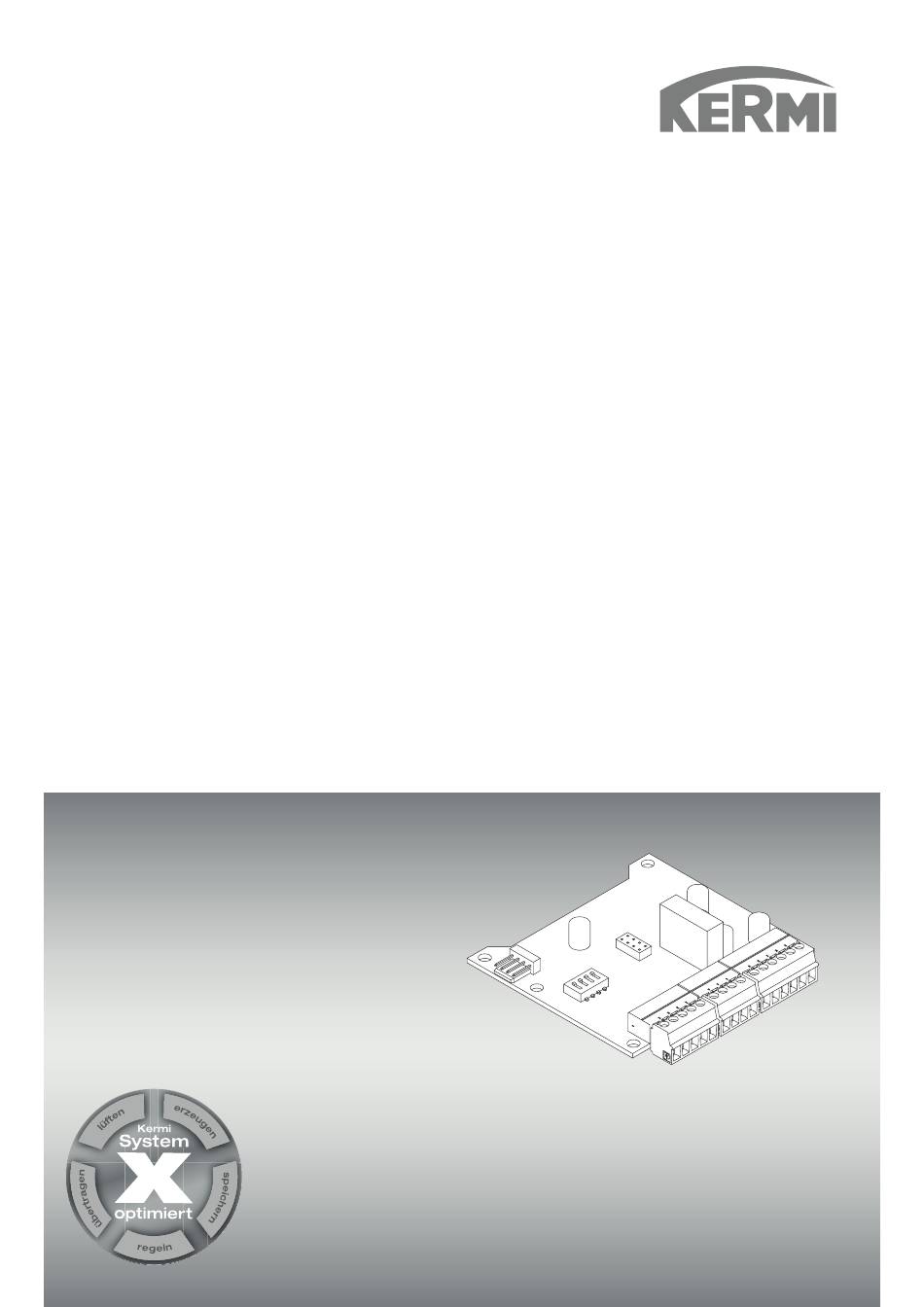

- Seite 1 Montage- und Betriebsanleitung 03/2019 ® x-well Zusatzplatine Externansteuerung Kermi. Fühl dich wohl.
-
Seite 2: Inhaltsverzeichnis
1.3. Mitgeltende Dokumente ..................... 3 Sicherheitshinweise ........................ 4 Aufbau und Funktion ........................ 5 3.1. Lieferumfang ........................ 5 Montage............................ 5 4.1. Montage S-Serie ......................... 5 4.2. Montage F170 ........................ 6 4.3. Montage F130 ........................ 7 Anhang............................ 8 ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung 03/2019... -
Seite 3: Zu Dieser Anleitung
Verletzungen oder zum Tod führen könnte. Hinweis Sachschäden! Steht für eine möglicherweise gefährliche Situation, die zu Sach- schäden führen könnte. Information Zusätzlicher Hinweis zum Verständnis. Symbole im Inhaltsverzeichnis Im Inhaltsverzeichnis dieser Anleitung werden folgende Symbole ver- wendet: 03/2019 ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung... -
Seite 4: Sicherheitshinweise
Prüfen Sie vor der Montage die Tragfähigkeit der Wand oder Decke Personen bzw. mit Hilfsmitteln. Auf geeignete persönliche und vor- und verwenden Sie nur geeignetes und zugelassenes Befestigungs- geschriebene Schutzausrüstung achten! material! ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung 03/2019... -
Seite 5: Aufbau Und Funktion
Arbeiten an elektrischen Geräten dürfen nur von Elektrofachkräf- ten durchgeführt werden. 4.1. Montage S-Serie Stecken Sie das Anschluss-Kabel in den Stecker "TTL" auf der Entfernen Sie die obere Abdeckung um Zugang zur Hauptplatine Hauptplatine. zu erhalten. 03/2019 ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung... -
Seite 6: Montage F170
Verbinden Sie die Hauptplatine mittels des Anschluss-Kabels mit der Zusatzplatine (Siehe Seite 6, Abb. 4). Abb. 4: Anschluss Zusatzplatine Information Für den Anschluss zur Ansteuerung über einen Stufenschalter beach- ten Sie bitte den Schaltplan im Anhang. ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung 03/2019... -
Seite 7: Montage F130
Stecken Sie die Distanzstäbe in die 4 dafür vorgesehenen Löcher an den Ecken der Zusatzplatine. Abb. 10: Platine F130 Abb. 8: Vormontage Zusatzplatine FAN1 FAN2 Stecken Sie die Zusatzplatine mit den Distanzstäben in die Haupt- platine in die 4 dafür vorgesehenen Löcher. RS485-A 03/2019 ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung... -
Seite 8: Anhang
Anhang 5. Anhang Abb. 11: Anschluss Ansteuerung über Stufenschalter und Anbindung an S-Serie und F170 Zusatzplatine Externansteuerung allgemeiner Stufenschalter ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung 03/2019... - Seite 9 Anhang Abb. 12: Anschluss über Stufenschalter und Anbindung an S-Serie und F170 Zusatzplatine Externansteuerung VECTOR MZ3-V11 03/2019 ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung...
- Seite 10 Anhang Abb. 13: Ansteuerung über Stufenschalter und Anbindung an F130 Zusatzplatine Externansteuerung allgemeiner Stufenschalter ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung 03/2019...
- Seite 11 Anhang Abb. 14: Ansteuerung über Stufenschalter (Vector control MZ3-V11) und Anbindung an F130 Zusatzplatine Externansteuerung VECTOR MZ3-V11 03/2019 ® Montage- und Betriebsanleitung x-well Zusatzplatine Externansteuerung...
