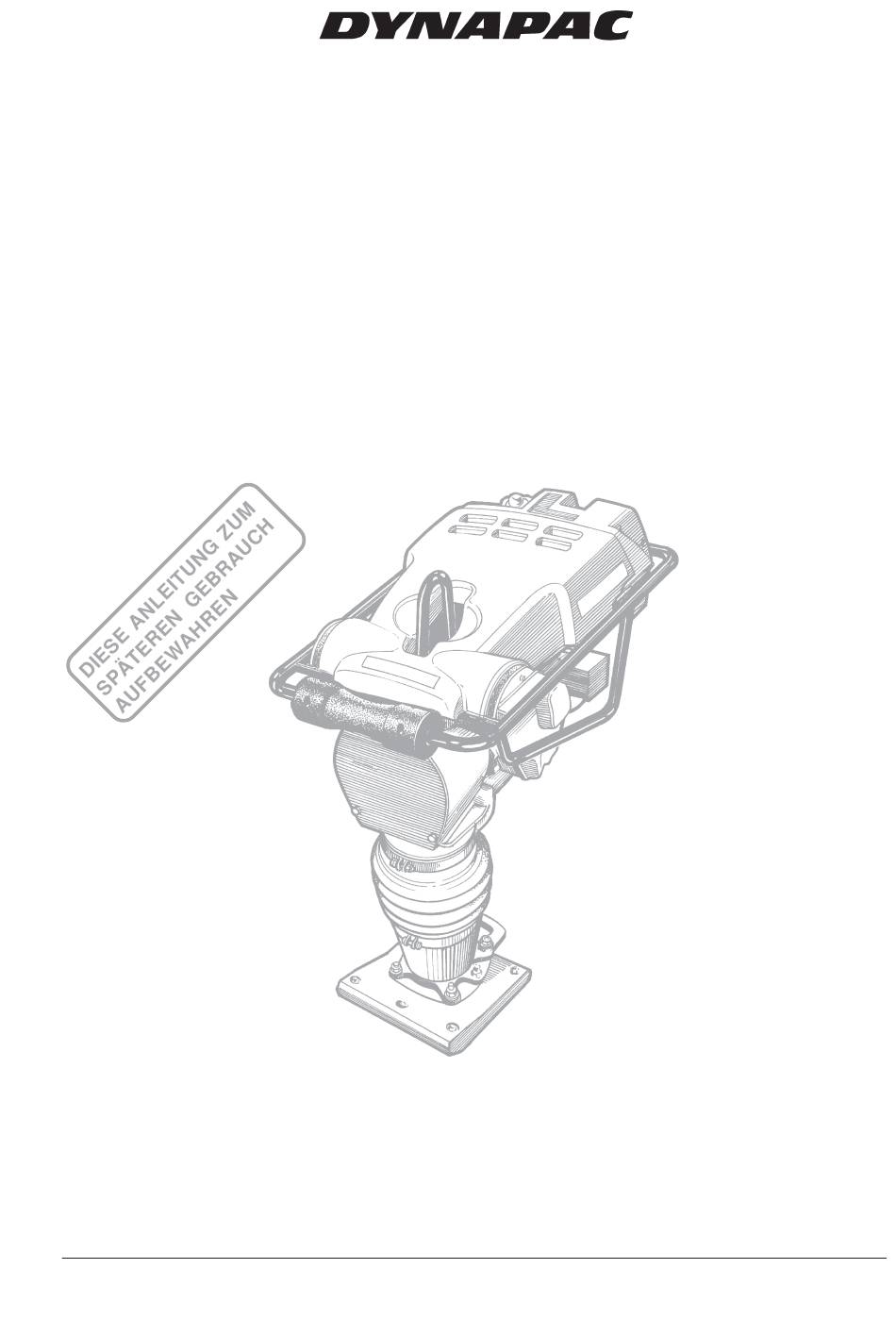

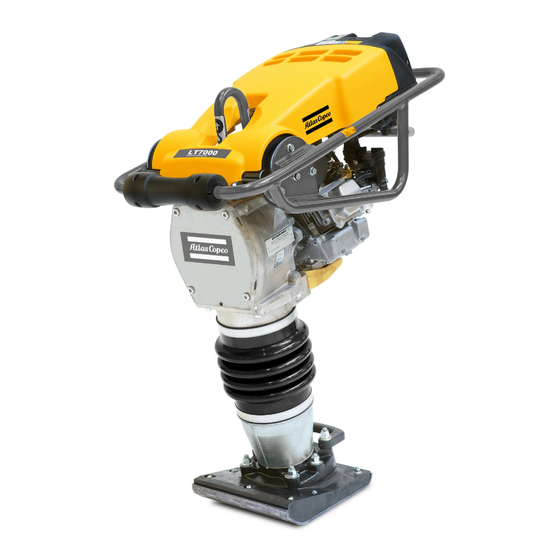

Dynapacs Stampfer LT5000/6000/7000 eignen sich zur Bodenverdichtung in Rohrgräben, um
Masten herum und an schwer zugänglichen Stellen. Das Gerät wurde entwickelt, um die hohen
Anforderungen der Bauunternehmer an Effizienz, Zuverlässigkeit und Bedienerkomfort zu erfüllen.
Die LT-Stampfer sind für den Einsatz in gut belüfteten Bereichen vorgesehen, dies gilt für alle
Vibrationsstampfer
LT5000/6000/7000
Betrieb & Wartung
ILT6000DE3, Januar 2004
Benzinmotor:
Honda GX100 (LT5000)
Honda GX100 (LT6000)
Honda GX120 (LT7000)
Diese Anleitungen gelten für:
LT5000 PIN (S/N) *75100020*
LT6000 PIN (S/N) *76100020*
LT7000 PIN (S/N) *77100020*
Geräte mit Verbrennungsmotoren.
Recht auf Änderung vorbehalten.
Gedruckt in Schweden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dynapac LT5000
Inhaltszusammenfassung für Dynapac LT5000
- Seite 1 LT6000 PIN (S/N) *76100020* LT7000 PIN (S/N) *77100020* Dynapacs Stampfer LT5000/6000/7000 eignen sich zur Bodenverdichtung in Rohrgräben, um Masten herum und an schwer zugänglichen Stellen. Das Gerät wurde entwickelt, um die hohen Anforderungen der Bauunternehmer an Effizienz, Zuverlässigkeit und Bedienerkomfort zu erfüllen.
-
Seite 2: Warnsymbole
Wartung – Wartungspunkte ........16 ,17 Wartung – Alle 10 betriebsstunden ........ 18 Wartung – Alle 100 betriebsstunden ......19 Vergaser – LT5000/6000 ..........20 Vergaser – LT7000 ............21 Wartung – Alle 500 betriebsstunden (einmal jährlich) ..22 Fehlersuche ..............23 WARNSYMBOLE WARNUNG! Warnt vor Gefahr oder gefährliche... -
Seite 3: Allgemeines
Dieses Handbuch enthält Anleitungen für regelmäßige Wartungsarbeiten, die normalerweise vom Bediener ausgeführt werden sollten. Zusätzliche Anleitungen des Motors, siehe Anwei- sungen des Herstellers im Motorhandbuch. GERÄTESCHILD Bei Lieferung und Inbetriebnahme des Geräts alle Angaben unten eintragen. L000564A ................Motormodel Motornummer LT5000/6000/7000 ILT6000DE3... -
Seite 4: Sicherheitsvorschriften (Für Alle Light-Produkte)
Dynapac • Gehörschützer empfohlenen Zubehörteile verwen- • Staubschutzmaske bei Staubentwicklung den. Änderungen ohne Genehmigung • Signalfarbenkleidung von Dynapac können zu schweren • Schutzhandschuhe Personenschäden führen. • Schutzschuhe Tragen Sie keine locker sitzende Kleidung, die • Diese Empfehlungen sind von internationa- an der Maschine hängenbleiben kann. - Seite 5 Wartungsarbeiten und der Werkzeug. Maschine zulässig. Die Maschine nicht in schlecht belüf- teten Räumen nutzen. Vergiftungs- gefahr durch Kohlen-monoxid. Nutzen Sie die Maschine nur für die dafür vorgesehenen Aufgaben. Üben Sie, wie die Maschine im Notfall Schnell gestoppt werden kann. LT5000/6000/7000 ILT6000DE3...
- Seite 6 Gummianteil und unter- liegen einem Alterungsprozeß, Leckagen können die Folge sein. In zweifelsfällen sind Hydraulikschläuche auszutauschen und durch Originalersatzteile von Dynapac zu ersetzen. Arbeiten an der Batterie Batterien enthalten giftige und aggressive Schwefelsäure.Bei Arbeiten an der Batterie tragen Sie eine Schutzbrille und schutzen Sie die Haut und Kleidung vor der Schwefelsäure.
-
Seite 7: Sicherheitsaufkleber, Plazierung/Beschreibung
SICHERHEITSAUFKLEBER, PLAZIERUNG/BESCHREIBUNG L000565A LT5000/6000/7000 ILT6000DE3... - Seite 8 Flächen dürfen nicht Servicehandbuch. berührt werden. 791292 791295 Garantierter Garantierter Schallleistungspegel Schallleistungspegel (LT5000/6000) (LT7000) Beim Transport des Geräts in horizontaler Lage ist es wichtig, dass kein Kraftstoff ausläuft. Falls notwendig, muss der Kraftstofftank vor dem Transport geleert werden. LT5000/6000/7000 ILT6000DE3...
-
Seite 9: Kraftstoff Und Schmiermittel
0,4 l Shell Universal Engine Oil TX15W-40 oder gleichwertiges VERDICHTEN SAE 10W/30 verwenden: ZYLINDERÖL 0,9 l Shell Universal Engine Oil TX15W-40 oder gleichwertiges LT5000 0,6 l Shell Universal Engine Oil TX15W-40 oder gleichwertiges KRAFTSTOFF Benzin von Normalqualität (bleifrei) verwenden: 2,5 lit. -
Seite 10: Technischen Daten
EU-Richtlinie 2000/14/EC beschrieben ist. Garantierter Schallleistungspegel dB (A) Schalldruckpegel am Ohr des Bedieners (ISO 6396) dB (A) Hand-/Armvibrationen (ISO 5349-1) Abweichungen von den oben stehenden Werten können vorkommen, je nach dem, welche Bedingungen vorherrschen. LT5000/6000/7000 ILT6000DE3... -
Seite 11: Technische Daten / Abmessungen
TECHNISCHE DATEN – ABMESSUNGEN L000199A L000200A KONTAKT- FLÄCHE LT5000 LT6000 LT7000 1030 1074 1074 Kontaktfläche, m 0,034 0,053 0,065 LT5000/6000/7000 ILT6000DE3... -
Seite 12: Bedienung
1. Kraftstofftank füllen. Tankinhalt 2,5 l. Arbeitsstellung 2 Start/Leerlauf 3 Stopp/Transport/ L000569A Tanken 2. Der Stampfer muss auf dem Fuß stehen. Kontrollie- ren Sie den Ölstand im Motor. Max. Min. L000077A 3. Prüfen Sie, ob die Haube geschlossen ist. L000634A LT5000/6000/7000 ILT6000DE3... - Seite 13 BEDIENUNG Motor anlassen 4. Stellen Sie den Gasregler in Startlage. Startlage L000566A LT5000/6000 (Honda GX100) 5. Kaltstarthebel auf GESCHLOSSEN stellen. Ein Kaltstart ist wahrscheinlich nicht erforderlich, wenn der Motor warm oder die Außentemperatur hoch ist. L000149A LT7000 (Honda GX120) 5. Kaltstarthebel auf GESCHLOSSEN stellen. Ein Kaltstart ist wahrscheinlich nicht erforderlich, wenn der Motor warm oder die Außentemperatur hoch ist.
- Seite 14 Arbeit auf den Boden fällt, ist der Motor abzuschalten, bevor die Maschine wieder aufgerichtet wird Motor anlassen 1. Stellen Sie den Drehzahlregler in Stopplage. In dieser Position ist die Kraftstoffzufuhr zum Motor unterbrochen, die Belüftung des Tanks geschlossen und der Motorschalter in Ausstellung. Stopp L000571A LT5000/6000/7000 ILT6000DE3...
-
Seite 15: Hebeanleitung
Widerstand zu spüren ist. 5. Öl- und Staubansammlungen von den Gummiteilen Startlage entfernen. 6. Etwas Öl auf die Stampfplatte auftragen, um Rost- bildung zu vermeiden. 7. Decken Sie die Maschine über und stellen Sie sie in L000566A einem staubfreien Raum ab. LT5000/6000/7000 ILT6000DE3... -
Seite 16: Wartung - Wartungspunkte
WARTUNG – WARTUNGSPUNKTE L000580A L000579A Abb. 1 LT5000/6000 Abb. 1 LT7000 1. Kraftstofftank 2. Kraftstofffilter 3. Luftfilter 4. Ölmeßstab 5. Ölablassschraube 6. Stampferöl Schauglas 7. Balg 8. Haubenverriegelung Alle 10 Betriebsstunden Pos. Abb. 1 Wartung siehe Seite Anmerkungen Kraftstoff kontrollieren und nachfüllen Motoröl kontrollieren und nachfüllen... - Seite 17 Seite Anmerkungen Motoröl wechseln Luftfilterelemente reinigen/erneuern Siehe Motorhandbuch Motordrehzahl kontrollieren. 20, 21 Zündkerze überprüfen und reinigeng Alle 500 Betriebsstunden (einmal jährlich) Pos. Abb. 1 Wartung siehe Seite Anmerkungen Kraftstofffilter wechseln und Kraftstofftank reinigen Stampferöl wechseln Haubenverriegelung kontrollieren LT5000/6000/7000 ILT6000DE3...
-
Seite 18: Wartung - Alle 10 Betriebsstunden
Maschine stets im Stehen. Beim Reinigen der Maschine darf der Wasserstrahl nicht direkt auf den Tankdeckel gerichtet werden. Dies ist besonders bei der Hochdruckreinigung zu beachten. Am besten eine Plastiktüte über den Tankdeckel stülpen und mit einem Gummiband befestigen. L000572A LT5000/6000/7000 ILT6000DE3... -
Seite 19: Wartung - Alle 100 Betriebsstunden
WARTUNG – ALLE 100 BETRIEBSSTUNDEN 1. Ölwechsel (siehe Motorhandbuch). 2. Zündkerze überprüfen und reinigeng. L000581A 1. Ölmeßstab 2. Ölablassschraube 3. Zündkerze LT5000/6000 3. Luftfilterelement erneuern (siehe Motorhandbuch). L000168A LT7000 3. Luftfilterelement erneuern (siehe Motorhandbuch). L000575B LT5000/6000/7000 ILT6000DE3... - Seite 20 VERGASER – LT5000/6000 Der Luftfilter muss gereinigt und der Motor warmgefahren sein, bevor die Einstellung der Drehzahl erfolgt. Tachometer PIN: 924719 Drehzahl: Leerlaufdrehzahl: 1600 - 1900 rpm Eingriffdrehzahl für Fliehkraftkupplung ca.: 2500 rpm Arbeitsdrehzahl ca.: 3800-3900 rpm L000635A 1. Schraube für Leerlaufeinstellung Leerlaufeinstellung Motor starten und warmfahren.
- Seite 21 Sorgen Sie dafür, dass die Gasseilzugfeder (2) bei Vollgas ca. 5 mm Vorspannung hat. Stellen Sie die Länge des Seilzugs (3) ein, um Vor- spannung zu erhalten. L000578A 1. Einstellschraube für Arbeitsdrehzahl 2. Feder 3. Einstellschraube für Gasseilzug LT5000/6000/7000 ILT6000DE3...
-
Seite 22: Wartung - Alle 500 Betriebsstunden (Einmal Jährlich)
6. Das Schauglas (2) entfernen und neues Öl einfül- 2. Schauglas len, siehe unten. Das Schauglas wieder anbringen und festziehen. Der Ölstand soll bis zur Mitte des Schauglases reichen. 7. Kontrollieren Sie die Gummihalterungen für die Haube. L000634A 1. Gummihalterungen LT5000/6000/7000 ILT6000DE3... - Seite 23 Der Motor läuft gleichmäßig, aber der Stampfer arbeitet Öl oder Schmierfett auf der Ausbauen und Öl/Schmierfett ungleichmäßig. Kupplung entfernen An der Stampfplatte haftet Boden Platte reinigen Gebrochene oder abgenutzte Federn erneuern Federn Störung Motordrehzahl. Motordrehzahl einstellen. Kraftstofffilter wechseln Der Kraftstofffilter ist verstopft LT5000/6000/7000 ILT6000DE3...
- Seite 24 Dynapac Compaction Equipment AB Box 504, SE-371 23 Karlskrona, Sweden Phone: +46 455 30 60 00 Fax: +46 455 30 60 30 www.dynapac.com...
