Gehäuse: Aluminium + 4 mm chemisch vorgespanntes Glas
70 ° ± 25 ° orientierbare Videokamera
CMOS, 1/3 ", 573 (H) x 597 (V), 800 TVL Video 1 Vpp / 75 W, PAL
IR-LEDs, 850 nm, IR-CUT für Nachtsicht - 10 m
TOUCH-Tasten für Anruf und Familienname, während der Nacht beleuchtet
Wandmontagehöhe: 150 cm-160 cm
Wetterfest, wasserdicht und mit einem Betriebstemperaturbereich zwischen -30°C ... + 60°C.
Elektronisches Anti-Kondensations-System für den Bildschirm der Videokamera.
Anti-Diebstahl-Sensor, der bei unbefugtem Abhängen von der Wand aktiviert wird.
Blinkende rote LED, die das Vorhandensein einer potenziellen Videoüberwachung über das Bedienfeld signalisiert.
Eingebauter RFID-Leser. Zugang durch gesicherten RFID-Karte.
Ermöglicht den Anschluss eines DVRs für erweiterte Überwachung und Videoaufnahme über das Bedienfeld.
3

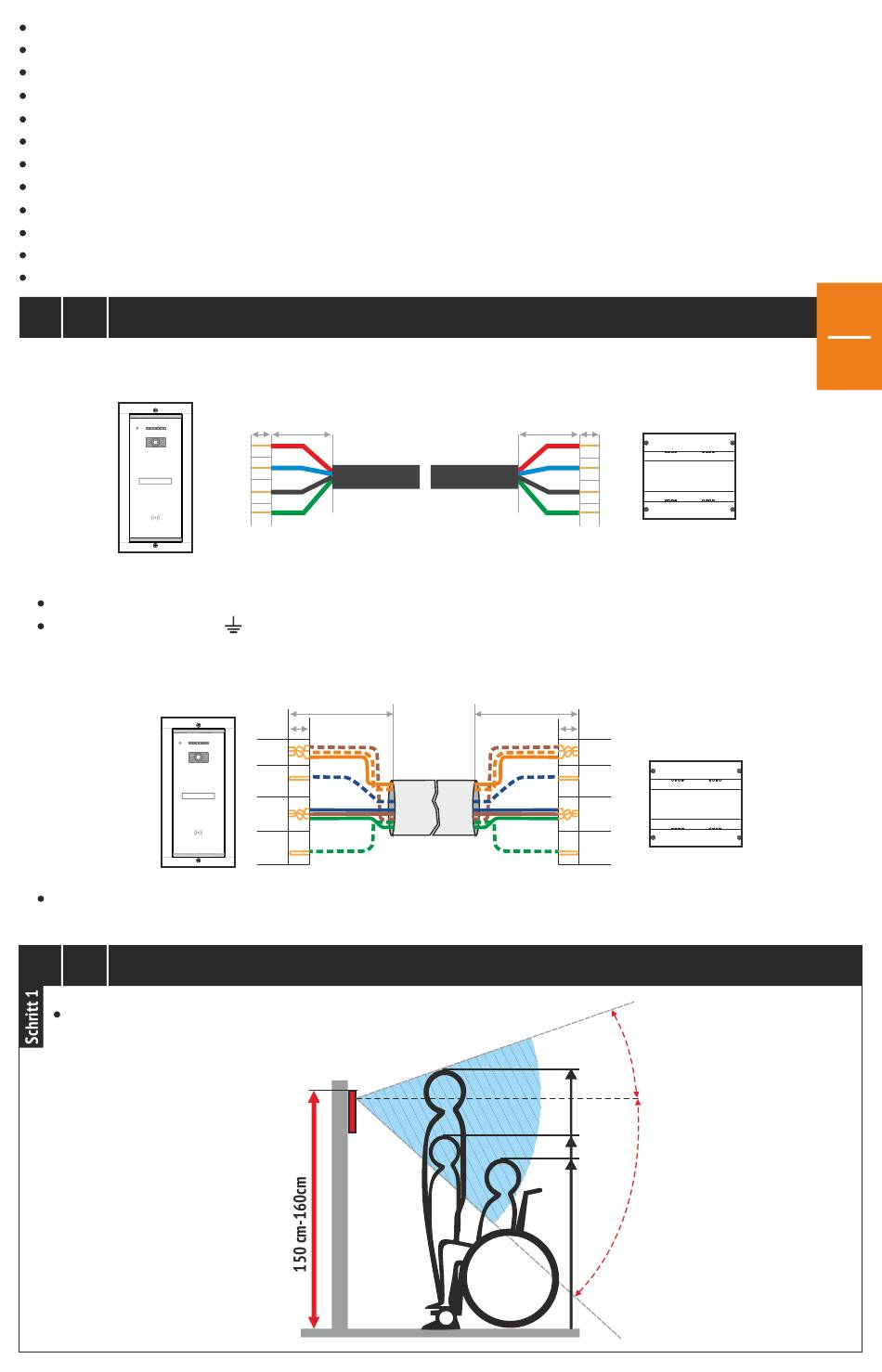

Empfohlene Verkabelung für die Installation
DE
Option 1)
4 Kabel x 0.5 mm2 (Typ H03VV-F4G 0.5) für max. 75 m oder ein anderer ähnlicher Kabeltyp
4 Kabel x 0.75 mm2 (Typ H03VV-F4G 0.75) für max. 100 m oder ein anderer ähnlicher Kabeltyp
*Wichtig:
Pflegen Sie dieselben Farben für dieselben Verbindungen. Beispiel: + U = Rot, C / D = Blau, GND = Schwarz, Vin / Vout = Grün.
Schließen Sie die Klemme
Option 2) UTP cat5e (AWG24) oder UTP cat6e (AWG23) oder TCYY - 4x2x0.5-24 AWG (max. 100m) für maximal 250 m
Die Drähte werden wie folgt angeordnet
Im Allgemeinen wird jede Typ von 4-Draht Kabel mit einem Sektion von 0,5 mm akzeptiert. Die Telefonkabel Typ
TCYY - 2x2x0.5-24 AWG (max. 30m); TCYY - 3x2x0.5-24 AWG (max. 50m); können auch verwendet werden
4
DE
Installation der advanced Video Außeneinheit ( VPA )
Wandeinbauhöhe
6mm 20-25mm
+U
C/D
GND
Vout
aus Gründen der elektrischen Sicherheit an eine Erdungsbuchse an.
20-25mm
6mm
+U
C/D
GND
Vout
20-25mm
20-25mm
175 cm
70
o
130 cm
115 cm
6mm
+U
C/D
GND
Vin
6mm
+U
C/D
GND
Vin
20
o
50
o
DE
2
