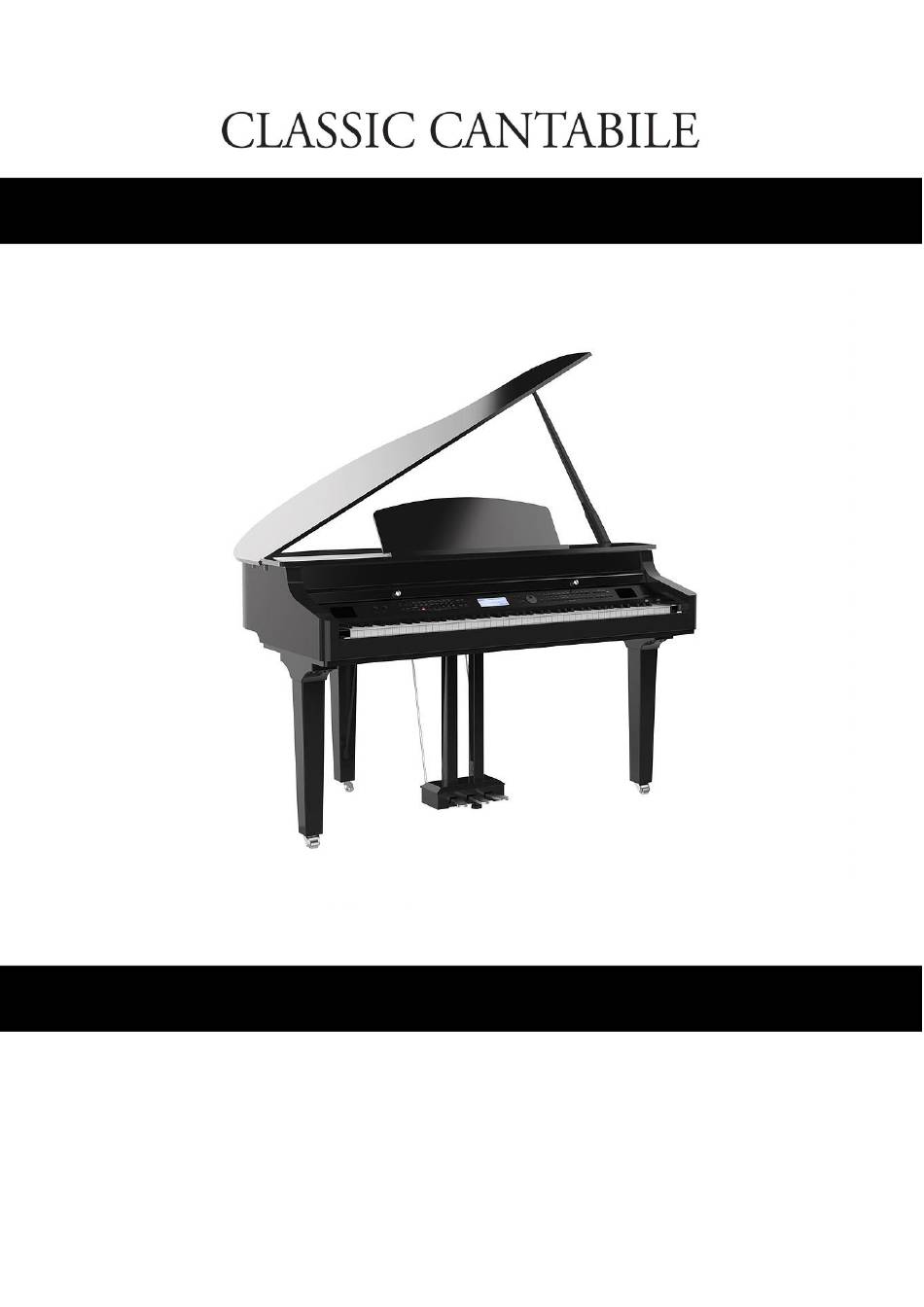

- Seite 1 GP-A 810 Digital Flügel MIDI Bedienungsanleitung ArtNr 00055903 , 00055904 Version 01/2019...
- Seite 2 Herzlichen Dank, dass Sie sich für das Classic Cantabile GP-A 810 entschieden haben. Wir wünschen Ihnen viel Spaß und Freude mit Ihrem neuen Classic Cantabile GP-A 810. Bitte lesen Sie diese Anleitung aufmerksam, um die praktischen Funktionen des Classic Cantabile GP-A 810 voll nutzen zu können.
-
Seite 3: Stromversorgung
• Betreiben Sie das Piano nicht über einen längeren Zeitraum bei hoher Lautstärke, da dies zu einem, unter Umständen dauerhaften, Hörverlust führen kann. Wenn Sie den Verdacht haben, schlechter zu hören oder Geräusche wie Klingeln oder Pfeifen wahrnehmen, konsultieren Sie bitte einen Arzt. •... -
Seite 4: Inhaltsverzeichnis
Handhabung Wenden Sie bitte keine übermäßige Gewalt beim Umgang mit Knöpfen und Schaltern an und sorgen Sie dafür, dass kein Papier, Metall oder sonstige Objekte in das Instrument gelangen können. Sollte es doch passieren, trennen Sie das Gerät bitte sofort vom Stromkreis und bringen Sie es zum Fachhändler zur Überprüfung. - Seite 5 Bestimmte Einstellungen unveränderbar Anschluss eines USB Sticks ....34 machen (Freeze-Funktion) ......29 Datei von USB Stick abspielen ....34 Aufnahme eines Songs ......29 Datei auf USB Stick speichern ....34 MIDI Aufnahme ......... 29 Datei von USB Laden ......... 35 Aufnahme vorbereiten ......
-
Seite 6: Aufbau
Aufbau Bitte überprüfen Sie vor dem Aufbau, ob alle abgebildeten Teile im Paket enthalten sind. Falls Teile beschädigt, oder nicht enthalten sind kontaktieren Sie bitte den Kundendienst des Musikhauses Kirstein. Pedalhalterung Rechter Standfuß Linker Standfuß Hinterer Standfuß Pianokörper Unterlegscheibe M12x45mm Sechskantschraube Ø3x15mm Schraube... - Seite 7 Folgen Sie nun den Anweisungen um die Standfüße am Piano montieren zu können. Dazu benötigen Sie einen Phillips Schraubendreher, welcher nicht im Lieferumfang enthalten ist. A) Drehen Sie den Karton um, so dass der Boden des Kartons nach oben zeigt und öffnen Sie die Box.
- Seite 8 B) Stellen Sie den linken Standfuß (C) auf die linke Seite des Pianokörpers. Richten Sie dann die vorgebohrten Löcher aus, so dass diese mit jenen am Piano übereinstimmen. Anschließend werden die Schrauben (G 2x) mit je einer Unterlegscheibe versehen und mit dem Schraubenschlüssen festgezogen. Wiederholen Sie diesen Schritt um den rechten und den hinteren Standfuß...
- Seite 9 C) Nutzen Sie die Schrauben (H) um die zwei Kupferstangen am hinteren Teil der Pedalhalterung zu befestigen. D) Platzieren und befestigen Sie anschließend die Pedalhalterung auf der unteren Seite des Pianokörpers.
- Seite 10 E) Nun können Sie das Piano umdrehen.
-
Seite 11: Display & Kontrolleinheit
Display & Kontrolleinheit Vordere Kontrolleinheit 1.Lautstärke Regler Passen Sie hier die Lautstärke an. 12.Main C Knopf Im Stilmodus: Spielt das Hauptmuster C ab. 2.Brillianz Regler Im Liedmodus: Spielt alle Songs in einer Dauerschleife ab. Passen Sie hier die Brillianz bzw. den Glanz des Sounds an. - Seite 12 21.STYLE Knopf 28.BANK Knopf 34.DUAL Knopf Drücken diesen Wählen eine Drücken Sie den Knopf Knopf um den Style- um den Dualmodus an Speicherbank aus Modus zu aktivieren. oder auszuschalten. 29.FREEZE Knopf 22.USB Knopf Drücken Sie den Knopf 35.PIANO Knopf Dieser Knopf schaltet um die Freeze Funktion Drücken diesen...
-
Seite 13: Lcd Display
LCD Display 1. Funktionen Anzeige 8. Zeigt Lautstärke während 2. 192x16 Dot Matrix LCD des Abspielens eines 3. Funktionen Anzeige Songs (MIDI) 4. Akkord 9. Geschwindigkeit 5. Transpose 10. Speicher/O.T.S. 6. Takt 11. Funktionen Anzeige 7. Zeitanzeige/Zeitmessung... -
Seite 14: Verbindungen
Verbindungen 1.Pedalbuchse 4.Mikrofonbuchse Bevor Sie Ihr Mikrofon anschließen Schließen Sie hier Ihr Pedal an. stellen Sie bitte sicher, dass der Lautstärkeregler auf 0 gestellt ist, da es 2.MIDI OUT / MIDI IN / MIDI THRU Buchsen ansonsten zu sehr lauten Sie können mit Hilfe von Standard-MIDI- Störgeräuschen kommen kann. -
Seite 15: Stromversorgung
9.Kopfhöreranschluss Stecken Sie hier Ihre Kopfhörer an. Die integrierten Boxen im Piano schalten sich automatisch ab nachdem Kopfhörer angeschlossen wurden. 10.USB Port Verbinden Sie hier Ihren USB Stick um Dateien laden oder zu speichern. Stromversorgung 1. Vor dem anschalten sollte überprüft werden ob der An/Ausschalter „Aus“... -
Seite 16: Abspielen Von Demosongs
Abspielen von Demosongs Das Piano bietet eine Vielzahl an Demo/Lernmusik, die Sie zum Lernen oder einfach nur aus Spaß benutzen können. 1. Drücken Sie die DEMO Taste. 2. Wählen Sie mit Hilfe von +/YES bzw. -/NO den gewünschten Song aus. 3. -
Seite 17: Verschiedene Stimmen An Beiden Händen
Verschiedene Stimmen an beiden Händen Hier wird das Piano in zwei Hälften geteilt. Jede Hälfte kann eine eigene Stimme nutzen. 1. Drücken Sie LOWER. Das Display zeigt nun „L“. 2. Wählen Sie eine Stimme mit dem Datakontrollrad aus. 3. Änderung des Splitpunktes Drücken und halten Sie die LOWER Taste um in das Menü... -
Seite 18: Twinova
Twinova Dieser Modus teilt das Piano in zwei identische Bereiche und ermöglicht somit ein gemeinsames Spielen. 1. Drücken TWINOVA. Standard Splitpunkt ist E3 2. Um diesen zu verändern drücken und halten Sie TWINOVA und drücken Sie anschließend den gewünschten Splitpunkt. 3. -
Seite 19: Abspielen Ganzer Lieder Einer Stilrichtung
Abspielen ganzer Lieder einer Stilrichtung In diesem Modus spielt das Piano, bei aktiviertem Akkordmodus, auch die passenden Akkorde. Im Akkordmodus bietet Ihnen das Piano folgende Möglichkeiten an: Akkord Typ Beschreibung Fingered Erkennt automatisch alle Arten von Akkorden Multi Finger Erkennt nur Multi Finger Akkorde (C-Dur 6 z.B.) Bass Inversion Spielt die umgekehrte Bassversion des gespielten Akkords Full Range... -
Seite 20: Anpassung Der Geschwindigkeit
Anpassung der Geschwindigkeit Jede Stilrichtung kommt mit einem eigenen Tempo, dieses können Sie aber nach Ihrem belieben Verändern. 1. Drücken Sie TEMPO+ oder TEMPO- um die Geschwindigkeit anzupassen. Sie können auch am DATACONTROLRAD drehen. 2. Der Standardwert lässt sich durch gleichzeitiges drücken von + und –... -
Seite 21: Equalizer
Equalizer Hier können Sie alle Effekte bzw. Spuren in der Lautstärke anpassen um die Balance erhalten zu können. 1. Drücken Sie MIXER. 2. Wählen Sie den gewünschten Parameter aus. 3. Passen Sie die Lautstärke des Parameters mit Hilfe von +/- an. Der Standardwert lässt sich durch gleichzeitiges drücken von + und –... -
Seite 22: Dsp Effekt
DSP Effekt Der DSP Effekt verleiht Ihrem Sound eine gewisse Tiefe bzw. ein eigenes Ambiente. Dies erfolgt durch Simulation einer echten Umgebung wie z.B. das Spielen in einer großen Halle. Der DSP Effekt ist Standardmäßig eingeschaltet und kann mit Hilfe der DSP Taste ausgeschaltet werden. -
Seite 23: Harmonie
Harmonie Mit dieser Funktion können Sie den Tönen der rechten Hand verschiedene Harmonie-Noten beifügen wodurch sich unmittelbar harmonischerer Ausdruck Ihres Spiels ergibt. Spielen mit der Harmoniefunktion 1. Drücken Sie HARMONY um die Funktion zu aktivieren; die Kontrolllampe leuchtet auf. 2. Schalten Sie die A.B.C-Funktion ein und spielen Sie einen Akkord mit der linken Hand. -
Seite 24: Stimmeinstellungen
Stimmeinstellungen Diese Funktion verändert die Stimmung des gesamten Keyboards in 2-Cent-Schritten in einem Bereich von ± 50 Cent (100 Cent). 1. Wählen Sie im Funktionsmenü den Parameter „Tune“ aus. 2. Benutzen Sie die Tasten +/YES und -/NO um den Wert zu verändern. -
Seite 25: Twinova Split Punkt / Oktavenverschiebung
Twinova Split Punkt / Oktavenverschiebung Hier werden Split Point und Oktave für den TwinovaModus festgelegt. 1. Wählen Sie im Funktionsmenü den Parameter „Twinova Split/Twinova Octave“ aus. 2. Benutzen Sie die Tasten +/YES und -/NO um den Wert zu verändern. Harmonie-Variante 1. -
Seite 26: Soft Pedal
Soft Pedal Sie können dem Soft-Pedal verschiede Funktion zu weisen. 1. Wählen Sie im Funktionsmenü den Parameter „Soft Pedal“ aus. 2. Benutzen Sie die Tasten +/YES und -/NO um Ihre Auswahl zu treffen. Detaillierte Beschreibung der Pedal-Funktionen Funktion Beschreibung Soft Erzeugt einen weicheren Klang der gespielten Noten Play Startet oder Stoppt das Playback eines Styles... -
Seite 27: Midi Out Kanal
MIDI Out Kanal Sie können hier den MIDI Out-Kanal für den Sound R1 festlegen. 1. Wählen Sie im Funktionsmenü den Parameter „MIDI OUT CH“ aus. 2. Benutzen Sie die Tasten +/YES und -/NO um Ihre Auswahl zu treffen. Bitte beachten Sie: Die Einstellung bleibt erhalten, auch wenn Sie das Gerät ausschalten. Song Loop (Dauerschleife) Ein Loop ist die fortlaufende Wiederholung eines Playbacks. -
Seite 28: Automatische Bluetooth Verbindung
Automatische Bluetooth Verbindung Diese Einstellung entscheidet, ob Bluetooth-Verbindungen automatisch hergestellt werden oder nicht. Sobald ein Bluetooth-Gerät erfolgreich gekoppelt ist, kann das Piano die Verbindung automatisch herstellen, sobald das Gerät in Reichweite kommt. 1. Wählen Sie im Funktionsmenü den Parameter „Bluetooth Auto“ aus. 2. -
Seite 29: Einstellungen Abrufen
Einstellungen abrufen Drücken Sie einen der Speicherknöpfe M1 bis M6; Ihre Einstellungen werden sofort aufgerufen. Wenn die Funktion „O.T.S“ aktiv ist, können keine Informationen aus dem Speicher abgerufen werden. Auswahl einer Speicherbank 1. Drücken Sie BANK; im Display erscheint die aktuelle Nummer. -
Seite 30: Aufnahme Vorbereiten
Aufnahme vorbereiten Drücken Sie REC um das Gerät in den Stand by- Modus zu versetzen. Die Kontrolllampe leuchtet auf und im Display blinkt die Anzeige „Rec“. Bitte beachten Sie: Wenn ein Flash Drive eingelegt ist, halten Sie die Taste REC gedrückt um das Einstellungsmenü... -
Seite 31: Aufnahmeeinstellungen
Aufnahmeeinstellungen 1. Halten Sie die Taste REC gedrückt um das Einstellungsmenü zu öffnen. 2. Wählen Sie einen Parameter mit Hilfe des Drehrads. 3. Ändern Sie die Einstellungen mit den Tasten +/YES und -/NO. 4. Anschließend können Sie die Aufnahme wie beschrieben starten. Bitte beachten Sie: 1. -
Seite 32: Audio Aufnahmen
Audio Aufnahmen Bei einer Audio-Aufnahme wird die Aufnahme als MP3-File auf einem USB Flash Drive gesichert. Alle Sounds, die Sie während der Aufnahme hören, werden getreu gespeichert. 1. Schließen Sie ein USB Flash Drive an und warten Sie bis die Kontrolllampe aufleuchtet. 2. -
Seite 33: Einstellungen Der Liederwiedergabe
Einstellungen der Liederwiedergabe 1. Drücken Sie Taste (15) um einen Song vorzuspulen, (14) um ihn zurückzuspulen und 16 um ihn zu pausieren. 2. Wenn Sie Taste (12) drücken, wir der aktuelle Song fortlaufend wiederholt; drücken Sie 13 um alle Songs fortlaufend zu wiederholen. Üben der Lieder Bei allen Songs kann die Melodie-Spur abgeschaltet werden. -
Seite 34: Beenden Der Bluetooth-Verbindung
Beenden der Bluetooth-Verbindung 1. Wählen Sie mit dem Drehrad „Disconnect“ und drücken Sie dann +/YES. Im Display erscheint „Disconnect Bluetooth?“. 2. Drücken Sie +/YES um die Verbindung zu trennen. Bitte beachten Sie: Im Bluetooth-Modus können Sie SONG drücken um in den Song-Modus zu wechseln. -
Seite 35: Datei Von Usb Laden
Datei von USB Laden 1. Halten Sie die Taste USB gedrückt und wählen Sie mit dem Drehrad „Load MIDI“. 2. Drücken Sie +/YES; das Display zeigt alle MIDI Files (*.mid) im Root-Verzeichnis. Benutzen Sie das Drehrad um eines auszuwählen. 3. Drücken Sie +/YES; im Display erscheint „Load MIDI successful!“ um den erfolgreichen Ladevorgang anzuzeigen. -
Seite 36: Problembehandlung
Problembehandlung Problem Mögliche Ursache und Lösung Man hört ein „pop“, wenn das Gerät Das ist normal und nicht besorgniserregend. an- oder abgeschaltet wird. Ein Mobiltelefon in der Nähe des Instruments kann Interferenzen verursachen. Schalten Sie Es treten Geräusche während der Telefon aus oder gehen Sie etwas weiter weg vom Benutzung eines Mobiltelefons auf. -
Seite 37: Spezifikationen
Spezifikationen... -
Seite 39: Anhang
Anhang Stimmen Liste... -
Seite 50: Style-Liste
Style Liste... -
Seite 52: Lieder Liste
Lieder Liste Demosong Liste... -
Seite 53: Akkord Liste
Akkord Liste... -
Seite 54: Midi Implementierungstabelle
MIDI Implementierungstabelle... -
Seite 55: Weee/Ce-Erklärung
Zustand, ist nur mit schriftlicher Zustimmung der Firma Musikhaus Kirstein GmbH gestattet. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Musikhaus Kirstein GmbH, dass der Funkanlagentyp [Classic Cantabile GP-A 810] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_00055903.pdf...
