Servisná Adresa - STOP&GO 7 PLUS-MINUS-SKT Einbauanleitung

Pred Kontrola
Montáž
montážou funkcií
Po montáži riadiaceho prístroja vrátane telesa reproduktora, inštalácii vysokonapäťového kábla a pripevnení kontakt-
ných doštičiek z ušľachtilej ocele odporúčame vykonať ďalšiu kontrolu funkčnosti. Pri prevádzke vozidla sa prístroj vďaka
integrovanému senzoru samočinne vypne – musíte teda zabezpečiť, aby sa auto nepohybovalo, a následne vykonať kon-
trolu funkčnosti pomocou multimetra. Nastavte „Jednosmerný prúd – 300 V" a zmerajte napätie medzi oboma kontakt-
nými doštičkami z ušľachtilej ocele (požadovaná hodnota: 250–300 V). Pokiaľ by prístroj po montáži aj napriek úspešnej
kontrole funkčnosti nevytváral požadované napätie, znamená to, že došlo k chybe pri montáži.
Rovnomerné blikanie (cca každých 5 sekúnd) = OK: Je vysielaný ultrazvuk, je prítomné vysoké napätie.
Rýchle blikanie = napätie rastie/znižuje sa. Pozor na zvyškové napätie!
LED kontrolka nesvieti = prístroj je vypnutý
Pred Kontrola
Montáž
montážou funkcií
1. Je prevádzkové napätie (12 V plus a takisto mínus) autobatérie prítomné aj na prípojkách prístroja?
2. Je motor vypnutý?
SK
3. Sú všetky PLUS – kontaktné doštičky z ušľachtilej ocele voľne namontované, tzn. nie sú v kontakte
so žiadnymi vodivými alebo ukostrenými dielmi (nebezpečenstvo skratu)?
4. Nie je prístroj v činnosti a nie je vystavený žiadnym pohybom alebo vibráciám?
5. Boli kontaktné doštičky na káble presunuté a došlo tým k poškodeniu medenej žily kábla?
6. Na kontaktnej doštičke z ušľachtilej ocele nie je namerané žiadne napätie: Sú kontaktné doštičky
z ušľachtilej ocele pevne zatlačené do podstavcov?
Pred Kontrola
Montáž
montážou funkcií

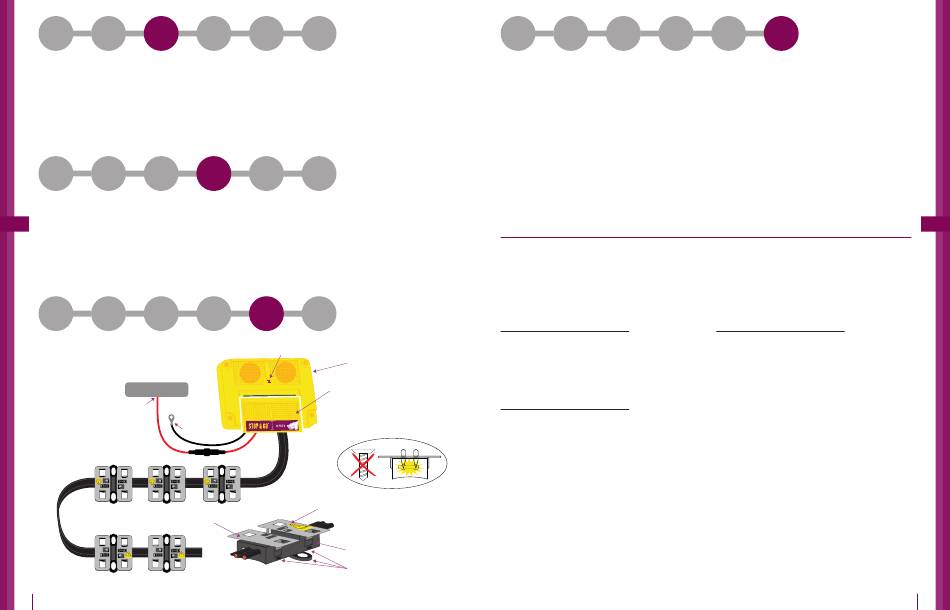

Poistková skrinka
12 V (+)
*Zapnutie a vypnutie
12 V (–) kostra
Vysuňte posuvný kontakt (potlačenú
časť) do polovice smerom von.
STOP&GO STOP&GO
58
Vyhľadáva- Schéma
Záruka
nie chýb
zapojenia
Vyhľadáva- Schéma
Záruka
nie chýb zapojenia
Vyhľadáva- Schéma
Záruka
nie chýb zapojenia
Svetelná kontrolka funkcie
Teleso reproduktora
Riadiaci prístroj/
posuvný kontakt*
„Zacvaknite", neskrutkujte.
0,5 A F
Doštička „plus" (s nálepkou)
Doštička „mínus"
Podstavec
Upevňovacie oká/priechodky
Pred Kontrola Vyhľadáva-
Montáž
nie chýb
montážou funkcií
DÔLEŽITÉ! Záručné podmienky (dobre si ich uschovajte)!
48-mesačná záruka na funkčnosť nášho 7 PLUS-MINUS SKT Vysokonapäťový prístroj s ultrazvukom:
1. Oprávnené námietky v rámci záručnej lehoty od dátumu kúpy vybavujeme bezplatne, a to podľa nášho uváženia
buď opravou alebo dodaním náhradného výrobku. Predpokladom je, že náš výrobok bol riadne namontovaný a
udržiavaný podľa nášho návodu na montáž.
2. Aby sme mohli problém odstrániť, prosíme vás, aby ste najprv zaslali kompletný prístroj, kábel, kontaktné
doštičky z ušľachtilej ocele a takisto účet za montáž na vlastné náklady na našu adresu. Po vybavení vám tovar
pošleme späť na naše náklady.
3. Nároky presahujúce toto ustanovenie sú vylúčené, predmetom nárokov nie sú ani náklady na demontáž a montáž
prístroja. Eventuálne ručenie z našej strany podľa § 5 našich Všeobecných obchodných podmienok zostáva, pri
splnení tam uvedených predpokladov, nedotknuté.
4. V prípade škôd vzniknutých nesprávnou montážou alebo chybnou, nedbalou alebo násilnou obsluhou dochádza
k zániku záručného nároku. Ručenie sa nevzťahuje na následné škody.
Technické zmeny a omyly vyhradené.
Bezpodmienečne vyplňte na eventuálne nároky v rámci záruky: Nároky v rámci záruky sa dajú vybaviť len
s vyplneným kupónom a priloženým účtom za montáž z autoservisu!
Pečiatka autoservisu
Dátum nákupu
Technická horúca linka
+49 (0) 7631 9727-80
Servisná adresa
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
GERMANY
Tel. +49 (0) 7631 9727- 0
Fax +49 (0) 7631 9727-27
info@stop-go.de
www.stop-go.de
Schéma
Záruka
zapojenia
Sériové číslo prístroja
SK
59
