Před
Kontrola
Montáž
montáží
funkcí
Po montáží řídicího přístroje včetně tělesa reproduktoru, instalaci vysokonapěťového kabelu a připevnění kontaktních
destiček z ušlechtilé oceli doporučujeme provést další kontrolu funkčnosti. Při provozu vozidla se přístroj díky integro-
vanému senzoru samočinně vypne – musíte tedy zajistit, aby se auto nepohybovalo, a následně provést kontrolu funkč-
nosti pomocí multimetru. Nastavte „Stejnosměrný proud – 300 V" a změřte napětí mezi oběma kontaktními destičkami
z ušlechtilé oceli (požadovaná hodnota: 250–300 V). Pokud by přístroj po montáži i přes úspěšnou kontrolu funkčnosti
nevytvářel požadované napětí, znamená to, že došlo k chybě při montáži.
Rovnoměrné blikání (cca každých 5 sekund) = OK: Je vysílán ultrazvuk, je přítomno vysoké napětí.
CS
Rychlé blikání = napětí roste / snižuje se. Pozor na zbytkové napětí!
LED kontrolka nesvítí = přístroj je vypnutý.
Před
Kontrola
Montáž
montáží
funkcí
1.
Je provozní napětí (12 V plus a také minus) autobaterie přítomno také na přípojkách přístroje?
2.
Je motor vypnutý?
3.
Jsou všechny plusové kontaktní destičky z ušlechtilé oceli volně namontované, nejsou tedy v
kontaktu s žádnými vodivými nebo ukostřenými díly (nebezpečí zkratu)?
4.
Je přístroj zcela v klidu a není vystaven žádným pohybům nebo vibracím?
5.
Byly kontaktní destičky na kabelu přesunuty a došlo tím k poškození měděné žíly kabelu?
6.
Na kontaktní destičce z ušlechtilé oceli není naměřeno žádné napětí: Jsou kontaktní destičky
z ušlechtilé oceli pevně zatlačeny do podstavců?
Před
Kontrola
Montáž
montáží
funkcí

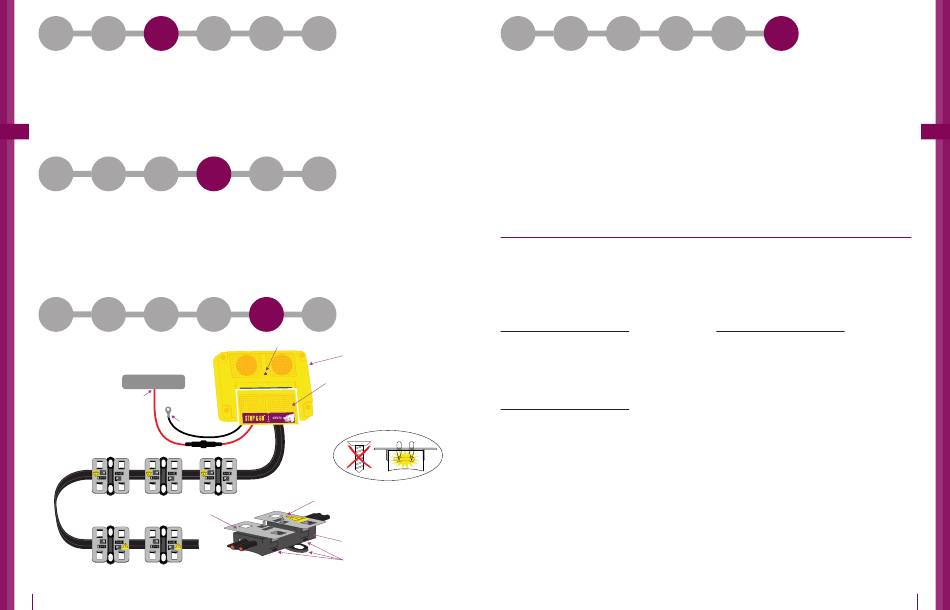

Pojistková skříň
12 V (+)
*Zapnutí a vypnutí
12 V (–) kostra
Vysuňte posuvný kontakt (potištěnou
část) do poloviny směrem ven.
STOP&GO
STOP&GO
34
Vyhle-
Schéma
dávání
Záruka
zapojení
chyb
Vyhle-
Schéma
dávání
Záruka
zapojení
chyb
Vyhle-
Schéma
dávání
Záruka
zapojení
chyb
Světelná kontrolka funkce
Těleso reproduktoru
Řídicí přístroj/posuvný kontakt*
„Zacvakněte", nešroubujte.
0,5 A F
Destička „plus" (s nálepkou)
Destička „minus"
Podstavec
Upevňovací očka/průchodky
Vyhle-
Před
Kontrola
Montáž
dávání
montáží
funkcí
chyb
DŮLEŽITÉ! Záruční podmínky (dobře si je uschovejte)!
48měsíční záruka na funkčnost našeho 7 PLUS–MINUS SKT Vysokonapěťový přístroj s ultrazvukem:
1.
Oprávněné námitky v rámci záruční lhůty od data koupě vyřizujeme bezplatně, a to podle našeho uvážení buď
opravou, nebo dodáním náhradního výrobku. Předpokladem je, že náš výrobek byl řádně namontován a udržován
podle našeho návodu k montáži.
2.
Abychom mohli problém odstranit, prosíme vás, abyste nejprve zaslali kompletní přístroj, kabel, kontaktní
destičky z ušlechtilé oceli a rovněž účet za montáž na vlastní náklady na naši adresu. Po vyřízení vám odešleme
zboží zpět na naše náklady.
3.
Nároky přesahující toto ustanovení jsou vyloučeny, předmětem nároků nejsou ani náklady na demontáž a montáž
přístroje. Eventuální ručení z naší strany podle § 5 našich všeobecných obchodních podmínek zůstává, při splnění
tam uvedených předpokladů, nedotčeno.
4.
V případě škod vzniklých nesprávnou montáží nebo chybnou, nedbalou nebo násilnou obsluhou dochází k zániku
záručního nároku. Ručení se nevztahuje na následné škody.
Technické změny a omyly vyhrazeny.
Bezpodmínečně vyplňte pro eventuální nároky v rámci záruky: Nároky v rámci záruky lze vyřídit pouze s vyplněným
kuponem a přiloženým účtem za montáž z autoservisu!
Razítko autoservisu
Datum nákupu
Technická horká linka
+49 (0) 7631 9727-80
Servisní adresa
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
GERMANY
Tel. +49 (0) 7631 9727- 0
Fax +49 (0) 7631 9727-27
info@stop-go.de
www.stop-go.de
Schéma
Záruka
zapojení
Sériové číslo přístroje
CS
35
