Prima del
Test di funzi-
Montaggio
montaggio
onamento
Dopo il montaggio della centralina elettronica con l'altoparlante, la posa del cavo ad alta tensione e l'applicazione delle
piastre di contatto in acciaio inossidabile, consigliamo un ulteriore test di funzionamento. Quando il veicolo è messo in
funzione, il dispositivo è spento automaticamente dal sensore integrato, pertanto occorre accertarsi che l'auto non si
IT
muova e successivamente effettuare un test di funzionamento servendosi di un multimetro. Impostare "corrente cont-
inua – 300 V" e misurare la tensione tra le due piastre di contatto in acciaio inossidabile (valore nominale: 250–300 V).
Se dopo il montaggio il dispositivo non dovesse sviluppare tensione nonostante un test di funzionamento positivo, è
presente un errore di montaggio.
Lampeggio regolare (ogni 5 secondi circa) = OK: ultrasuoni emessi, alta tensione presente
Lampeggio rapido = la tensione si sta sviluppando. Attenzione tensione residua!
LED spento = dispositivo disattivato
Prima del
Test di funzi-
Montaggio
montaggio
onamento
1.
La tensione di esercizio (12 V + e –) della batteria dell'automobile è presente anche in corrispondenza
dei collegamenti del dispositivo?
2.
Il motore è spento?
3.
Tutte le piastre di contatto in acciaio inossidabile positive sono montate liberamente e non sono connesse
ad altri componenti del veicolo conduttori di massa o di corrente elettrica (pericolo di corto circuito)?
4.
Il dispositivo è totalmente fermo e non vi sono movimenti o vibrazioni del veicolo?
5.
Le piastre di contatto in acciaio inossidabile sono state spostate lungo il cavo, danneggiando quindi l'anima in rame?
6.
Nessuna tensione misurabile sulla piastra di contatto in acciaio inossidabile: Le piastre di contatto in
acciaio inossidabile sono premute saldamente sulla base?
Prima del
Test di funzi-
Montaggio
montaggio
onamento

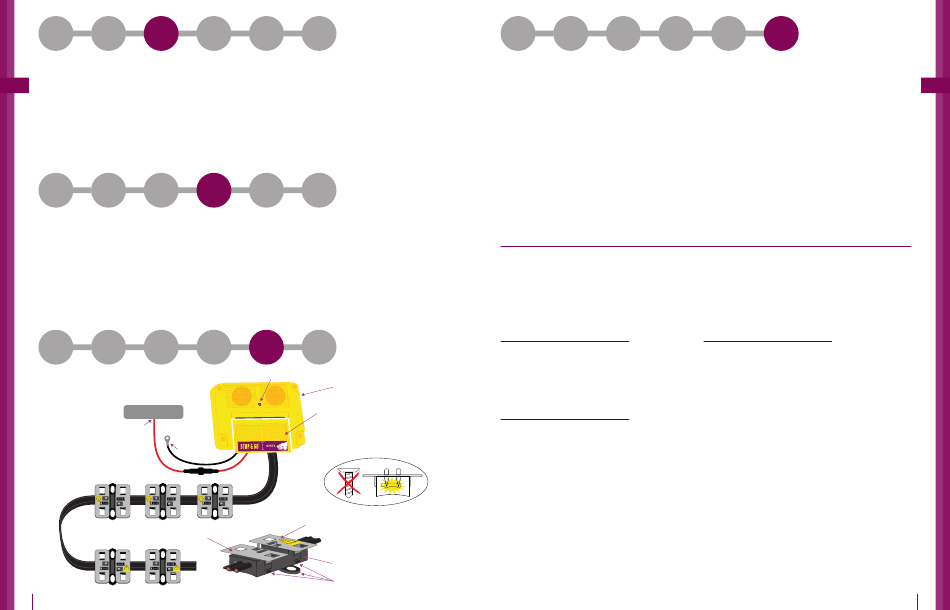

scatola fusibili
12 V (+)
*Attivazione/disattivazione
12 V (–) massa
Spingere fuori la copertura scorrevole
di contatto (parte stampata) fino a metà.
piastra negativa
STOP&GO
STOP&GO
22
Risoluzione
Schema
Garanzia
errori
elettrico
Risoluzione
Schema
Garanzia
errori
elettrico
Risoluzione
Schema
Garanzia
errori
elettrico
spia di controllo
alloggiamento dell'altoparlante
centralina/copertura scorrevole
di contatto*
"clic" invece di avvitare
0,5 A F
piastra positiva (adesivo)
base
occhielli/tunnel di fissaggio
Prima del
Test di funzi-
Risoluzione
Montaggio
montaggio
onamento
errori
IMPORTANTE! Condizioni di garanzia (da conservare)
48 mesi di garanzia sul funzionamento del nostro dispositivo ad alta tensione con ultrasuoni 7 PLUS-MINUS SKT:
1.
Risolviamo gratuitamente i reclami giustificati nei limiti del periodo di garanzia dalla data d'acquisto, offrendo
a nostra discrezione di riparare il prodotto o di fornirne uno sostitutivo. Come prerequisito, è necessario che il
montaggio e la manutenzione del nostro prodotto siano stati eseguiti correttamente e nel rispetto delle Istruzioni
di montaggio.
2.
Per consentirci di risolvere il problema, è necessario inviare, in un primo momento a proprie spese, il dispositivo
completo, con cavi, piastre di contatto in acciaio inossidabile e fattura di montaggio. Al termine dell'operazione,
l'oggetto verrà rispedito gratuitamente.
3.
Non si accettano altri tipi di reclamo, inclusi quelli legati ai costi di montaggio e smontaggio. L'eventuale
responsabilità da parte nostra secondo il § 5 delle nostre Condizioni generali rimane invariata in presenza
dei relativi presupposti.
4.
In caso di danni causati da montaggio improprio o utilizzo errato, impreciso o forzato, i diritti di garanzia si
estinguono. Si declina ogni responsabilità per danni conseguenti.
Con riserva di modifiche tecniche e correzioni.
Da compilare per ogni richiesta di garanzia: le richieste di garanzia vengono prese in esame unicamente con tagliando
compilato e fattura d'officina.
Timbro dell'officina
Data dell'acquisto
Numero assistenza tecnica
+49 (0) 7631 9727-80
Indirizzo assistenza
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
GERMANY
Tel. +49 (0) 7631 9727- 0
Fax +49 (0) 7631 9727-27
info@stop-go.de
www.stop-go.de
Schema
Garanzia
elettrico
Numero di serie del dispositivo
IT
23
