Einbau Im Einbaugehäuse - Revox Re:sound I ICS 80 Stereo Bedienungsanleitung

ICS 80 Stereo
MONTAGE – V
ORBEREITUNG
Einbau im Revox Einbaugehäuse - optional
Für den Neubau empfiehlt sich das
passende, wasserfeste
häuse von Revox zu verwenden.
Dieses wird entweder in der Roh-
bauphase in die Wand eingepasst oder
bereits schon beim Gießen der Wände
bzw. Decken auf der Verschalung
fixiert.

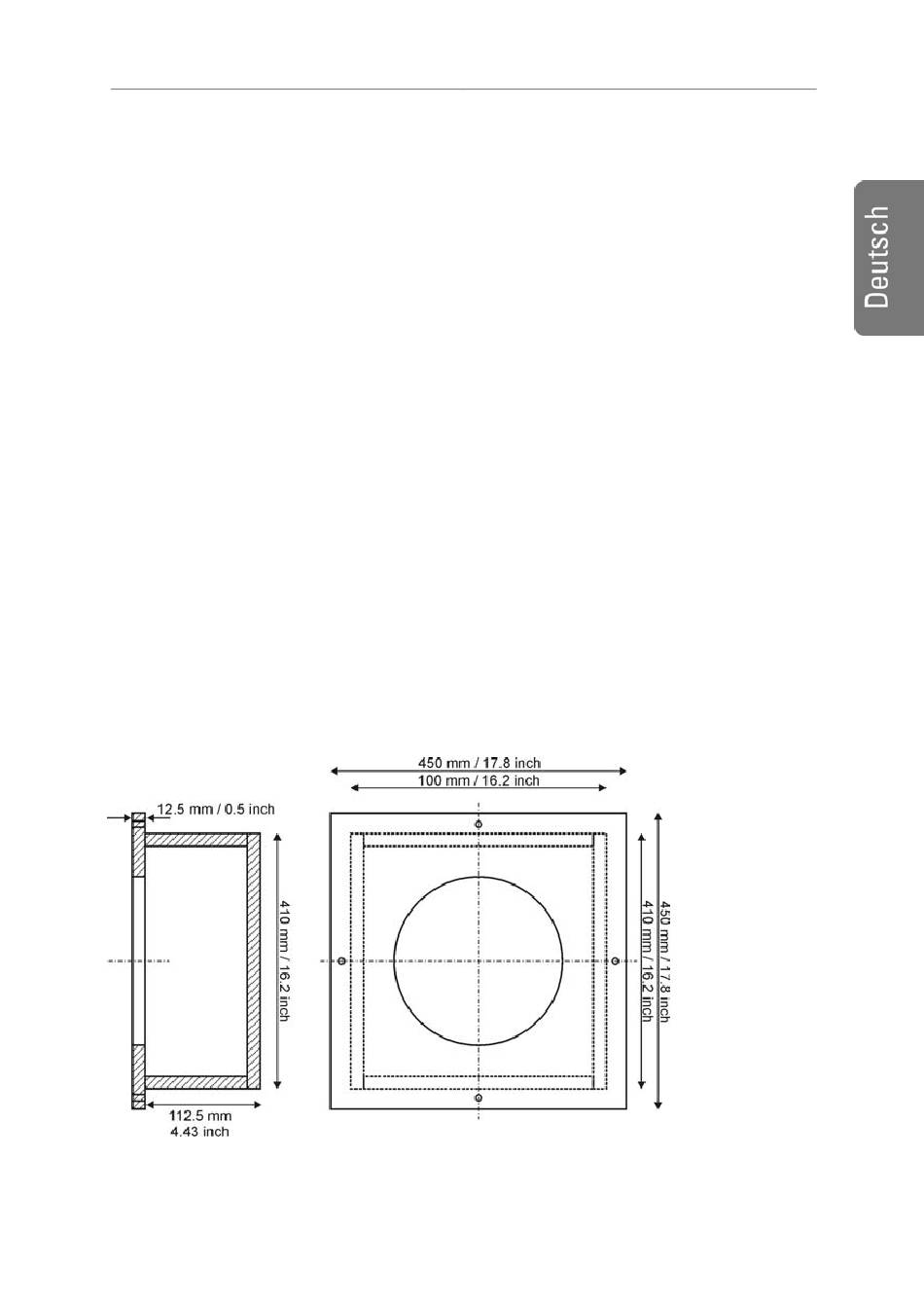

Einbaugehäuse inceiling 80
Art.Nr. 1.084.485.01
Einbaugehäuse eingießen
Die Befestigung des Einbaugehäuses
auf den Verschalungsbrettern wird mit
4 Drahtstiften in den vorgebohrten
Positionen vorgenommen.
Einbaugehäuse einlassen
Wird das Einbaugehäuse in eine
Einbauge-
(Ziegel)-Wand eingelassen, ist darauf
zu achten, dass die nachträglich
aufgebrachte Feinputzschicht bündig
mit dem Einbaugehäuse abschließen.
kann.
Lautsprecherzuleitung
An einer Seitenwand des Ein-
baugehäuses
Rundloch, das ein Leerrohr (Flexrohr
EN20 ) mit 20mm Durchmesser
aufnehmen kann.
Stellen Sie auf jeden Fall sicher, dass
der Rohr-Gehäuse-Übergang absolut
dicht ist und kein Beton beim Gießen
seitlich eindringen kann.
7
Re:sound I
befindet sich ein
