Reference Guide STUDIOART A100 Active Room Speaker P100 Passive Room Speaker B100 Bass Module Die ausführlichen Bedienungsanleitungen finden Sie unter www.studioart-revox.com...

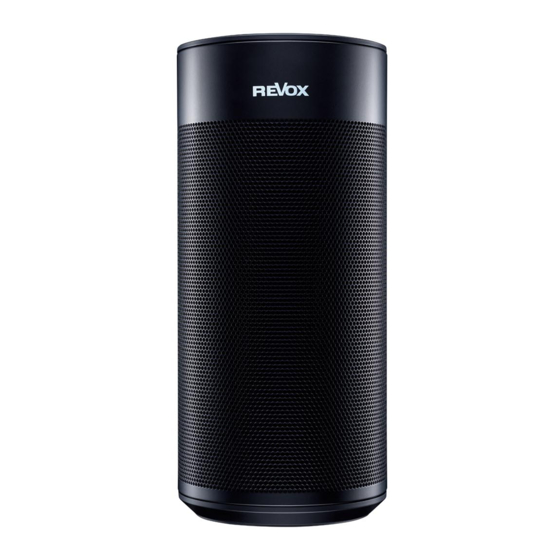

Quick Reference Guide STUDIOART A100 / P100 / B100 STUDIOART A100/ P100 Room Speaker A100 Übersicht Bedienoberfläche A100 Anschlussfeld Akku laden Vor Inbetriebnahme bitte den A100 Room Speaker mit dem beiliegenden Netzteil laden. Während der Akku geladen wird, leuchtet die mittige LED hellorange.
Quick Reference Guide STUDIOART A100 / P100 / B100 Lautstärke einstellen Mit den zwei Tasten kann die gewünschte Lautstärke eingestellt werden. Während der Lautstärkenänderung zeigen die 5 Preset-LEDs die ungefähre Lautstärke an. A100 herunterfahren Taste (Play /Pause) für ca. 2 Sekunden gedrückt halten, bis alle LEDs erloschen sind. Der A100 ist nun komplett ausgeschaltet und kann nur wieder am A100 eingeschaltet werden.
Seite 4
Quick Reference Guide STUDIOART A100 / P100 / B100 STUDIOART A100 mit passivem P100 verbinden Im ausgeschalteten Zustand verbindet man den STUDIOART A100 mit Hilfe des vorkonfektionierten Lautsprecherkabels (3m) mit dem passiven STUDIOART P100. Das Kabel liegt dem P100 bei.
Quick Reference Guide STUDIOART A100 / P100 / B100 Android-Geräte A100 mit STUDIOART App für verbinden 1. STUDIOART App aus dem Google Play Store kostenlos herunterladen und installieren. 2. Textzeile „Diese Zeile lange ..“ in App drücken 3. Den 4 Schritten, welche die App mit Grafik und Text aufzeigt, folgen: a) A100 Hotspot-Mode aktivieren: für ca.
Quick Reference Guide STUDIOART A100 / P100 / B100 Apple-Geräte A100 mit STUDIOART App für verbinden 1. STUDIOART App aus dem Apple App-Store kostenlos herunterladen und installieren. 2. A100 Hotspot-Mode aktivieren: für ca. 5 sec halten - Status LED blinkt langsam - A100 baut eigenes WLAN (WAC) auf ...
Seite 7
Quick Reference Guide STUDIOART A100 / P100 / B100 Kurzanleitung STUDIOART A100 mit weiterem A100 verbinden Info Chief = Hauptlautsprecher Worker = einzubindender Lautsprecher...
Seite 8
Quick Reference Guide STUDIOART A100 / P100 / B100 STUDIOART A100 mit weiterem A100 verbinden Beim Verbinden (Pairing) wird ein A100 als Haupt-Lautsprecher definiert, der andere als Verbundene Lautsprecher. Ohne die STUDIOART App geht man wie folgt vor: 1. Beide A100 durch langen Druck auf einschalten - Status LED leuchtet ...
Seite 9
Quick Reference Guide STUDIOART A100 / P100 / B100 STUDIOART A100 mit B100 Bass Module verbinden Beim Verbinden (Pairing) wird zuerst ein A100 als Haupt-Lautsprecher definiert, danach das B100 Bass Module als Verbundene Lautsprecher. Ohne die STUDIOART App geht man wie folgt vor: 1.
Seite 10
Quick Reference Guide STUDIOART A100 / P100 / B100 STUDIOART B100 Bass Module Wichtiger Hinweis Die Regler für Lautstärke, Trennfrequenz und Phase sind nur aktiv, wenn der B100 mittels Cinch-Kabel mit einem Subwoofer-Signal versorgt wird keine Funkverbindung zu anderen STUDIOART Produkten besteht.
