Anleitung
Volvo FM12:
Buchsenausbau:

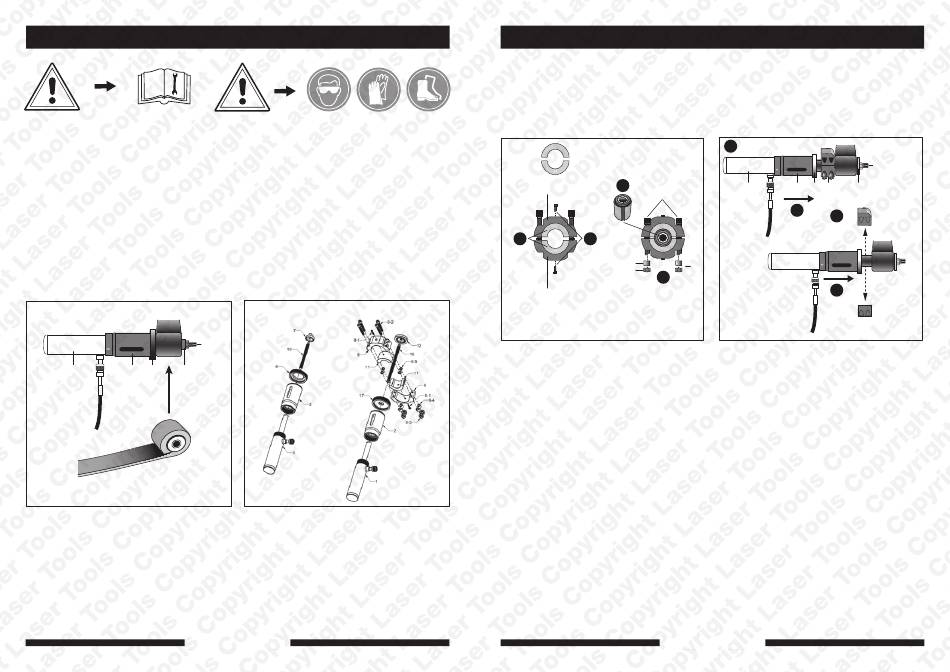

Siehe Abbildungen 1 und 2 sowie Komponentendiagramm (umseitig)
für den Zusammenbau des Werkzeugs. Dieses an die auszubauende
Buchse anbringen. Anschließend Hydraulikkolben (1) an eine geeignete
Hydraulikpumpe anschließen und Pumpe betätigen, um die Buchse
auszubauen.
1 2 4 7
Fig 1 Volvo FM12
www.lasertools.co.uk
4
Extraction Insertion
19
19
Fig 2
Anleitung
Einbau der neuen Buchse:
Siehe Abbildungen 2 und 3 sowie Komponentendiagramm (oben) für den
Zusammenbau der Buchsenklemme (8). Neue Buchse in Buchsenklemme
einsetzen.
11
11
8
8-1
11
1
8-1
8
Fig 3
Siehe Abbildung 4. Buchsenklemme (8) am Einbauwerkzeug anbringen.
Anschließend Werkzeugmontage an Federauge (Vorgang 1) abschließen.
Hydraulikpumpe betätigen, um Einbau der Buchse in das Federauge
zu beginnen (Vorgang 2). Buchsenklemme entfernen (Vorgang 3),
anschließend Hydraulikpumpe betätigen, um die Buchse vollständig zu
montieren (Vorgang 4).
Volvo FM12
1
3
1
8-2
11
2
8-4
8-3
4
Volvo FM12 Fig 4
www.lasertools.co.uk
18
18
2 17 8 12
2
3
8
18
4
8
Volvo FM12
