Einführung
Zum Ein- und Ausbau von geschlitzten Lagerbuchsen an Blattfedern von
Lkw-Federungen. Enthält einen 12-Tonnen-Hydraulikzylinder, der mit
der Werkstatt-Hydraulikpumpe verwendet wird (Hydraulikpumpe nicht
im Lieferumfang enthalten). Die geschlitzte Lagerbuchse ist während der
Montage dank der parallelen Arbeitsspannung geschützt.
Geeignet für den Einsatz am Fahrzeug. Sicher und einfach zu bedienen.
Einsatzmöglichkeiten:
Volvo FM12, Renault 430, 450 und 460, MAN-TGA 410, 414 und 460.
www.lasertools.co.uk
2

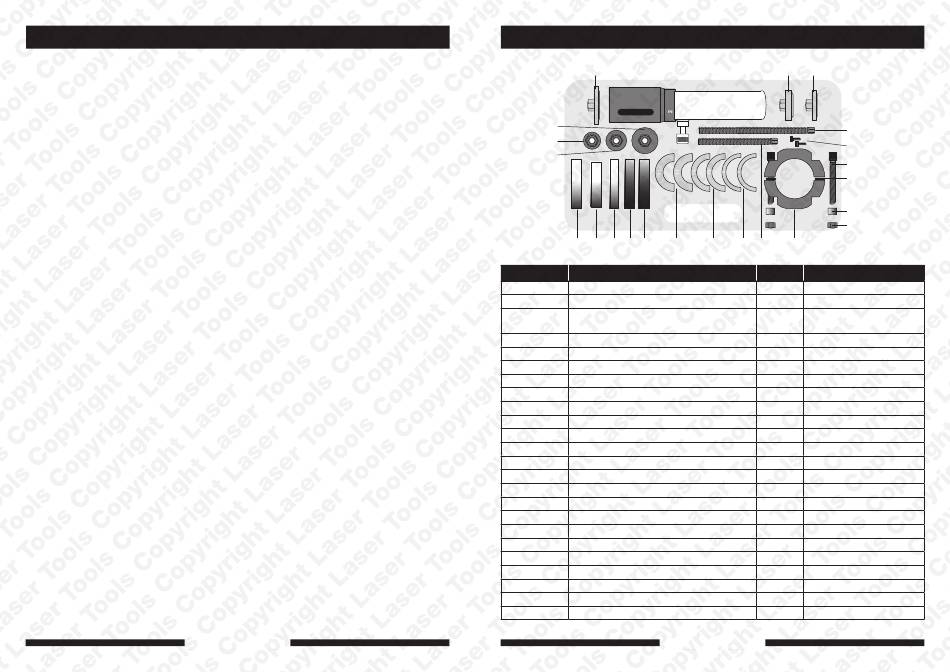

Komponenten
14
2
5
7
7 6
6 5
15 16 17 4 3 11
Kennziffer Beschreibung
1 Hydraulikkolben
2 Aus-/Einbaubecher
3 Ausbauring
4 Ausbauring
5 Ausbaublock
6
Ausbaublock
7 Ausbaublock
8 Klemmkörper
8-1
Schraube M6 x 25 mm
8-2 Schraube M12 x 80 mm
8-3 Mutter M12
8-4
Fixierring
8-5 Unterlegscheibe
9 Klemmblöcke 1, Innen-Ø 68 mm
10
Klemmblöcke 2, Innen-Ø 60 mm
11 Klemmblöcke 3, Innen-Ø 51 mm
12 Einbaublock 1, 78 x 35 mm
13
Einbaublock 1, 78 x 37 mm
14 Einbaublock 1, 98 x 36 mm
15 Einbauring 1, 108 x 26 mm
16 Einbauring 2, 103 x 26 mm
17 Einbauring 3, 108 x 25 mm
18 Einbau-Druckschraube, M16 x 280 mm 1
19 Ausbau-Druckschraube, M16 x 195 mm 1
www.lasertools.co.uk
13 12
1
18
18
8-1
19
8-2
8-5
8
8-4
8-3
10 9 19 8
Menge Einsatzmöglichkeit
1
1
MAN-TGA (410/414/460)
1
Renault (430/450/460)
1 Volvo FM12
1 MAN-TGA (410/414/460)
1 Renault (430/450/460)
1 Volvo FM12
1
2
4
4
4
4
2 MAN-TGA (410/414/460)
2 Renault (430/450/460)
2 Volvo FM12
1 Volvo FM12
1 Renault (430/450/460)
1 MAN-TGA (410/414/460)
1 MAN-TGA (410/414/460)
1 Renault (430/450/460)
1 Volvo FM12
