Verwandte Anleitungen für Sharp PN-HW861
Inhaltszusammenfassung für Sharp PN-HW861

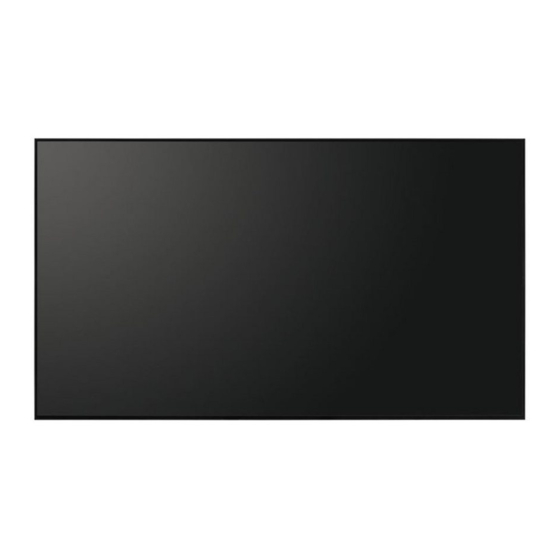

- Seite 1 PN-HW861 PN-HW751 PN-HW651 PN-HW551 PN-HW501 PN-HW431 LCD FARBMONITOR BEDIENUNGSANLEITUNG...
-
Seite 2: Informationen Zur Entsorgung Dieses Gerätes Und Der Batterien
Altbatterien werden in den Verkaufsgeschäften gesammelt. Die Rückgabe ist kostenlos. Wurde das Gerät GESCHÄFTLICH genutzt, wenden Sie sich an Ihren SHARP-Händler, der Sie über die Wege zur Rücknahme des Gerätes informiert. Es können Kosten für Sie entstehen. Kleine Geräte und geringe Stückzahlen werden möglicherweise auch von den vorhandenen Rückgabestellen für Altgeräte angenommen. -
Seite 3: Wichtige Informationen
WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein VORSICHT nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß... -
Seite 4: Verehrte Kundin, Verehrter Kunde
VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß... -
Seite 5: Wichtige Hinweise Für Die Sicherheit Von Kindern
Dies ist ein Produkt der Klasse A. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, entsprechende Maßnahmen zu ergreifen. Geräte der KLASSE I dürfen nur an eine NETZSTECKDOSE mit Schutzerdung angeschlossen werden. (PN-HW861/PN-HW751/ PN-HW651) KIPPGEFAHR Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. -
Seite 6: Tipps Und Sicherheitshinweise
- Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät längere Zeit über nicht verwenden. - Wir bitten um Ihr Verständnis, dass SHARP über die gesetzlich anerkannte Leistungshaftung hinaus keine Haftung für Fehler - Führen Sie keine Reparaturversuche an einem beschädigten übernimmt, die sich aus der Verwendung durch den Kunden oder... -
Seite 7: Wichtige Hinweise Zur Befestigung
SENSOR EINST> im Menü SETUP <KONFIG.> auf Spezialkenntnisse erforderlich. Diese Arbeit darf daher PORTRAIT <HOCHFORMAT>. (Siehe Seite 30.) nur von einem autorisierten SHARP-Händler durchgeführt - Das Netzkabel (im Lieferumfang enthalten) muss mit werden. Führen Sie diese Arbeit niemals selbst durch. -
Seite 8: Inhaltsverzeichnis
Logoaufkleber: 1 USB-Stickabdeckung: 1 Befestigungsschraube für USB-Stickabdeckung: 1 * Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit den Hausmüll entsorgt werden, sondern verlangen Sonderbehandlung. -
Seite 9: Teilebezeichnungen
Teilebezeichnungen nVorderansicht nRückansicht [PN-HW861] [PN-HW751] 20 19 [PN-HW651]... - Seite 10 Teilebezeichnungen [PN-HW551] 20 16 [PN-HW501] [PN-HW431]...
- Seite 11 16. Diebstahlsicherungsbohrung ( ) Zum Aufbewahren im Inneren des Monitors drücken Sie direkt Ermöglicht die Sicherung des Monitors mit einer auf die Betriebs-LED/den Fernbedienungssensor. handelsüblichen Diebstahlsicherung. 18. Griffe (nur PN-HW861/PN-HW751) (Siehe Seite 16.) 19. Belüftungsöffnungen 20. Lautsprecher nFernbedienung 1. Signalgeber...
-
Seite 12: Anschließen Von Zusatzgeräten
Anschließen von Zusatzgeräten 1. RS-232C-Eingangsanschluss Vorsicht • Wenn Sie diesen Anschluss über ein handelsübliches • Schalten Sie unbedingt den Hauptnetzschalter aus und ungekreuztes RS-232-Kabel mit einem Computer ziehen Sie den Netzstecker, bevor Sie Kabel anschließen verbinden, können Sie den Monitor über den Computer oder abziehen. - Seite 13 Anschließen von Zusatzgeräten 7. HDMI1-Eingangsanschluss 8. HDMI2-Eingangsanschluss 9. HDMI3-Eingangsanschluss • Verwenden Sie ein handelsübliches HDMI-Kabel (konform mit der HDMI-Standard), das 4K unterstützt. • Wenn HDMI ausgewählt wurde, muss am Audio Eingangsanschluss kein Audiokabel angeschlossen werden. 10. IR-Ausgangsanschluss • Sie können extern angeschlossene Geräte über diesen Monitor bedienen.
-
Seite 14: Anschließen Des Netzkabels
• Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. 1. Schalten Sie den Hauptnetzschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzkabelbuchse. 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Steckdose. [PN-HW861/PN-HW751/PN-HW651] [PN-HW551/PN-HW431] [PN-HW501] Hauptnetzschalter... -
Seite 15: Anbringen Der Usb-Stickabdeckung
Anbringen der USB-Stickabdeckung 1. Schließen Sie den USB-Stick an die USB-Buchse an. USB-Buchse 2. Bringen Sie die USB-Stickabdeckung an und befestigen Sie sie mit der mitgelieferten Schraube (x1). [PN-HW861/PN-HW751/ PN-HW551/PN-HW501]: Loch B [PN-HW651]: Loch A [PN-HW431]: Loch C Schraube Loch C... -
Seite 16: Anbringen Des Logoaufklebers
Anbringen des Logoaufklebers Sie können den mitgelieferten Logoaufkleber auf diesem Monitor anbringen. Das folgende Beispiel zeigt, wie der Aufkleber angebracht wird. Beispiel für horizontale Ausrichtung Beispiel für vertikale Ausrichtung Entfernen der Griffe (nur PN-HW861/PN-HW751) Die Griffe können entfernt werden. Griff Griffschrauben Vorsicht •... -
Seite 17: Vorbereiten Der Fernbedienung
• Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entnehmen Sie die Batterien. • Verwenden Sie ausschließlich Mangan- oder Alkalibatterien. Reichweite der Fernbedienung Fernbedienungssensor außen Sie müssen die Fernbedienung gegen den Fernbedienungssensor richten. Monitor in horizontaler Ausrichtung Monitor in vertikaler Ausrichtung [PN-HW861] Fernbedienungssensor 10º10º 10º 10º 10º 10º 10º... -
Seite 18: Fernbedienungssensor Innen
Fernbedienungssensor innen Die Fernbedienung kann auch dann verwendet werden, wenn der Fernbedienungssensor im Inneren des Monitors verstaut ist. Sie müssen die Fernbedienung gegen den Fernbedienungssensor richten. Monitor in horizontaler Ausrichtung Monitor in vertikaler Ausrichtung [PN-HW861] Fernbedienungssensor 30º 10º10º 30º 10º... - Seite 19 Vorbereiten der Fernbedienung [PN-HW751/PN-HW651/PN-HW551/PN-HW501] 10º 10º Fernbedienungssensor 30º 10º 10º Fernbedienungssensor 30º 10º 10º10º 10º [PN-HW431] 10º 10º 30º 10º10º Fernbedienungssensor 10º 30º 10º Fernbedienungssensor 10º Fernbedienungssensor 10º TIPPS • Setzen Sie die Fernbedienung keinen Stößen aus, und treten Sie nicht darauf. Fehlfunktionen oder ein Defekt könnten die Folge sein.
-
Seite 20: Ein- Und Ausschalten
Sie auf der Fernbedienung die Taste MONITOR ON/ Hauptnetzschalters oder der Taste POWER immer MONITOR OFF drücken. mindestens 5 Sekunden. Ist der zeitliche Abstand zu kurz, kann es zu Fehlfunktionen [PN-HW861] kommen. Einschalten des Netzstroms [PN-HW861/PN-HW751/PN-HW651] Betriebs-LED Taste POWER... - Seite 21 Ein- und ausschalten nBetriebsmodus Wenn der Monitor zum ersten Mal in Betrieb genommen wird, erscheint das Betriebsmodus-Einstellfenster. Wählen Sie hier MODE1 <MODUS1> oder MODE2 <MODUS2> aus. MODE1 <MODUS1> ..OFF IF NO OPERATION <AUTO SYSTEM AUS> ist auf ON <EIN> gesetzt, und POWER SAVE MODE <ENERGIESPARMODUS>...
-
Seite 22: Allgemeiner Betrieb
Allgemeiner Betrieb 5. VOLUME +/- (Lautstärke) Drücken Sie auf + oder - , um die Lautstärke einzustellen. 6. INFORMATION (INFORMATIONEN) Mit dieser Taste können Monitorinformationen am Bildschirm angezeigt werden. 7. FUNCTION (FUNKTION) Deaktivieren Sie MONITOR BUTTONS LOCK und REMOTE CONTROL LOCK. (Siehe Seite 30.) 8. - Seite 23 Allgemeiner Betrieb 16. BRIGHT (HELL) +/- (Einstellung der Helligkeit) Drücken Sie auf + oder - , um die Helligkeit einzustellen. 17. INPUT (EINGANG) (Eingangsmodus-Auswahl) Das Menü wird angezeigt. Drücken Sie auf die Taste oder , um den Eingangsmodus auszuwählen und drücken Sie für die Eingabe auf die Taste ENTER.
- Seite 24 Allgemeiner Betrieb nUmschalten der Bildschirmgröße Je nach anliegendem Eingangssignal kann die Anzeige am Monitor unverändert bleiben, selbst wenn Sie die Bildschirmgröße ändern. WIDE Passt das Bild so an, dass der gesamte Bildschirm ausgefüllt wird. <PANORAMA> ZOOM Das Bild wird so vergrößert, dass es die gesamte Bildschirmfläche ausfüllt, ohne dass dabei das Bildformat geändert wird.
-
Seite 25: Verwendung Des Media Player
Verwendung des Media Player <Medienplayer> Wiedergabe der Dateien Foto-, Musik- und Videodateien, die auf einem USB-Stick gespeichert sind, der an den Monitor angeschlossen ist, können wiedergegeben werden. Sie dienen zur Wiedergabe TIPPS der festgelegten Dateien/Ordner sowie zur automatischen Wiedergabe. Während der Anzeige von Fotodateien können •... -
Seite 26: Automatische Wiedergabe
Verwendung des Media Player <Medienplayer> Automatische Wiedergabe Mögliche Operationen während der Wiedergabe Fotos oder Videos, die auf einem USB-Stick gesichert sind, können automatisch wiedergegeben werden. Sobald die Wiedergabe startet, können Sie die Funktionsleiste im unteren Bildschirmbereich anzeigen, indem Sie auf die n Vorbereitende Schritte Taste [viereckig] drücken. -
Seite 27: Menüoptionen
Menüoptionen Anzeigen des Bildschirmmenüs 4. Drücken Sie auf die Taste oder , um die Einstellung anzupassen, und drücken Sie die Taste RETURN. Video- und Audio-Einstellungen sowie die Einstellung PICTURE verschiedener Funktionen können vorgenommen werden. In diesem Abschnitt wird beschrieben, wie die einzelnen COLOR MODE ADVANCED Menüpunkte verwendet werden. -
Seite 28: Menüoptionen
Menüoptionen Menüoptionen Das jeweils angezeigte Menü hängt vom gewählten Eingangsmodus ab. nPICTURE <BILD> COLOR MODE <FARBMODUS> Ändert den Farbmodus am Bildschirm. Der Farbmodus am Bildschirm kann auch mittels Fernbedienung geändert werden. (Für Details siehe Seite 22.) ADVANCED <WEITERFÜHREND> SIZE <BREITBILDMODUS> Dies ist die gleiche Einstellung wie jene, zu der Sie durch Drücken auf Taste SIZE gelangen. - Seite 29 Menüoptionen nAUDIO <TON> TREBLE <HÖHEN> Stellt die Höhen ein. BASS Stellt die Bässe ein. BALANCE Stellt die Balance (links/rechts) ein. SPEAKER <LAUTSPRECHER> Auswahl des Lautsprechers, der verwendet werden soll. AUDIO OUTPUT <AUDIO-AUSGANG> Stellt die Lautstärke der Tonausgabe der Audio-Ausgangsanschlüsse ein. VARIABLE <VARIABEL>...
- Seite 30 Menüoptionen SCREEN <BILDSCHIRM> AUTO (D-SUB) Die Parameter CLOCK, PHASE, H-POS und V-POS werden automatisch eingestellt. Die Einstellung erfolgt durch Drücken der Taste ENTER. Verwenden Sie die automatische Einstellung, wenn Sie D-SUB oder zum ersten Mal mit dem Monitor verbinden oder wenn Sie Einstellungen am Computer ändern. (Siehe Seite 32.) CLOCK <TAKT>...
- Seite 31 Menüoptionen Legt fest, ob die Betriebs-LED leuchten soll oder nicht. INFORMATION <INFORMATIONEN> Mit dieser Taste können Monitorinformationen am Bildschirm angezeigt werden. ALL RESET <SYSTEMRESET> Setzt die Einstellungen auf die Standard-Werkseinstellungen zurück. TIPPS • Wenn die Option WHITE BALANCE <WEISS-ABGLEICH> auf THRU <DIREKT> gesetzt ist, können die Optionen BLACK LEVEL <SCHWARZWERT>, CONTRAST <KONTRAST>, TINT <FARBTON>, COLORS <FARBE>, GAMMA, PRESET <VOR-EINST>...
-
Seite 32: Einstellungen Für Die Computer-Anzeige
Menüoptionen Einstellungen für die Computer-Anzeige TIPPS • Wenn die Darstellung am Computer auf 65000 Farben nAutomatische Einstellung eingestellt ist, können die Farbebenen im Farbmuster anders Verwenden Sie die automatische Bildschirmeinstellung, wenn erscheinen, oder Grautöne können farbig erscheinen. Sie erstmalig D-SUB zur Anzeige eines Computer-Bildschirms (Dies ist auf die Spezifikationen des Eingangssignals verwenden oder wenn Sie die Einstellungen des Computers zurückzuführen und stellt keine Fehlfunktion dar.) -
Seite 33: Steuerung Des Monitors Über Einen Computer (Rs-232C)
Steuerung des Monitors über einen Computer (RS-232C) Dieser Monitor kann über die RS-232C-Schnittstelle (COM- Der Istwert kann mit einem “?” als Parameter zurückgegeben Port) von einem Computer aus gesteuert werden. werden. Beispiel: TIPPS Vom Computer zum Monitor • Um den Monitor per RS-232C zu steuern, stellen Sie VOLM ? ? ? ? ←... -
Seite 34: Rs-232C Befehlstabelle
Steuerung des Monitors über einen Computer (RS-232C) RS-232C Befehlstabelle Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 33.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 33) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zurückgemeldete Wert kann durch die Einstellung “????”, “ ?”... - Seite 35 Steuerung des Monitors über einen Computer (RS-232C) Andere Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt VOLUME <LAUTSTÄRKE> VOLM 0-31 0-31 MUTE AUDIO MUTE 0-1 0: OFF <AUS>, 1: ON <EIN> <AUDIOSTUMMSCHALTUNG> Temperatursensor DSTA 0 Innentemperatur normal 1 Die Innentemperatur ist abnormal und der Monitor befindet sich im Standby-Modus 2 Die Innentemperatur ist abnormal (Zum Löschen der Informationen ● bezüglich der abnormalen Temperatur den Hauptschalter ausschalten.) 3 Die Innentemperatur ist abnormal und die Helligkeit der Hintergrundbeleuchtung nimmt ab 4 Temperatursensor abnormal...
-
Seite 36: Steuerung Des Monitors Über Einen Computer (Lan)
Steuerung des Monitors über einen Computer (LAN) Sie können den Monitor an ein LAN-Netzwerk anschließen, DEFAULT GATEWAY <STANDARD-GATEWAY> um ihn von einem Computer aus zu steuern. Wenn DHCP CLIENT auf OFF gestellt ist, geben Sie das Für die Verbindung ist ein handelsübliches LAN-Kabel Standard-Gateway an. -
Seite 37: Fehlerbehebung
- Die Innentemperatur steigt auch sehr schnell an, wenn sich Staub im Inneren des Monitors oder an den Lüftungsschlitzen angesammelt hat. Entfernen Sie diesen Staub nach Möglichkeit. Fragen Sie Ihren SHARP-Händler, wie Sie den Staub im Geräteinneren am besten entfernen. -
Seite 38: Technische Daten
Technische Daten nDDC (Plug and Play) Der Monitor unterstützt den VESA DDC-Standard (Display Data Channel). DDC ist ein Signalstandard für Plug and Play zwischen Monitor und Computer. Zwischen diesen beiden Geräten werden Informationen über die Auflösung und andere Parameter ausgetauscht. Diese Funktion kann verwendet werden, wenn der Computer DDC unterstützt und für die automatische Erkennung von Plug and Play-Monitoren konfiguriert wurde. - Seite 39 Technische Daten nKompatibler Signaltakt (AV) Bildschirmauflösung Frequenz HDMI 4096 × 2160p 24Hz 25Hz 30Hz 50Hz 59,94Hz 60Hz 3840 × 2160p 24Hz 25Hz 30Hz 50Hz 59,94Hz 60Hz 1920 × 1080p 24Hz 50Hz 59,94Hz 60Hz 1920 × 1080i 50Hz 59,94Hz 60Hz 1280 × 720p 50Hz 59,94Hz 60Hz...
- Seite 40 Technische Daten nAnschlussbelegung HDMI-Eingang nAnschlussbelegung D-Sub-Eingang (HDMI-Stecker) (Mini D-sub 15-polig) Funktion Funktion Funktion Funktion TMDS Daten 2+ TMDS Taktabschirmung Roter Videosignaleingang +5 V TMDS Daten 2 Abschirmung 12 TMDS-Takt- Grüner Videosignaleingang 10 GND TMDS Daten 2- 13 CEC Blauer Videosignaleingang N.C.
-
Seite 41: Wichtige Hinweise Zur Befestigung (Für Sharp-Händler Und Servicetechniker)
Monitor-Befestigung • Verwenden Sie keinen WandhalterungSchlag- oder Akkuschrauber. • Halten Sie den Monitor beim Tragen an den Griffen [PN-HW861/PN-HW751] oder an den in der untenstehenden Grafik mit markierten Bereichen [PN-HW651/PN-HW551/PN-HW501/PN-HW431]. Nicht am Bildschirm greifen. Das Gerät könnte dadurch beschädigt werden, oder Sie könnten sich dabei verletzen. - Seite 42 PN-HW861-HW751-HW651-HW551-HW501-HW431 Me DE18L(1)
