Carel pLDPRO Benutzerhandbuch
Anki 020 - 045
Verwandte Anleitungen für Carel pLDPRO
Inhaltszusammenfassung für Carel pLDPRO
- Seite 52 Benutzerhandbuch ANKI 020 - 045 Aermec partecipa al Programma EUROVENT: LCP I prodotti interessati figurano sul sito 4138480_02 16.03 www.eurovent-certification.com...
- Seite 54 Sehr geehrter Kunde, Wir danken Ihnen dafür, dass Sie einem Produkt von AERMEC den Vorzug gegeben haben. Dieses ist das Ergebnis jahrelanger Erfahrungen und spezieller Planungsstudien und wurde mit Werkstoffen höchster Güte und unter Einsatz der modernsten Technologien hergestellt. Darüber hinaus garantiert das CE-Zeichen, dass die Geräte in Hinblick auf die Sicherheit den Anforderungen der europäischen Maschinenrichtlinie entsprechen.
- Seite 55 BENUTZERSCHNITTSTELLE HAUPTMASKE MENÜ ABLESUNGEN MENÜ SET BENUTZER MENÜ INSTALLATEUR (PWD 0030) MENÜ UHR MENÜ KONFIGURATOR (TASTE PRG) MENÜ KUNDENDIENST (PWD 83) BRAUCHWARMWASSERBEREITUNG RAUMTHERMOSTAT ALARME ALARMPROTOKOLL...
-
Seite 56: Benutzerschnittstelle

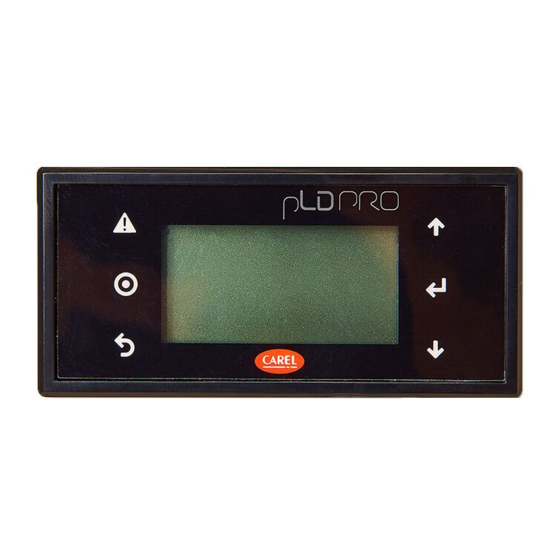

BENUTZERSCHNITTSTELLE Bei dem grafischen Display pLDPRO handelt es sich um ein elektronisches Gerät, das die umfassende Steuerung der Grafik durch Einblenden von Symbolen und die Verwaltung von internationalen Fonts in zwei Größen gestattet: 6x8 und 12x16 Pixel und über den Summer aktivierbares akustisches Signal. Die Anwendungssoftware ist nur auf der pCO-Platine eingebaut, da das Endgerät während des Betriebs keine weitere Software benötigt. - Seite 57 START In dem Moment, in dem das Gerät mit Spannung versorgt wird, leuchtet die Tafel auf und man hat Zugriff auf die verschiedenen Menüs. Vor dem Einschal- empfehlen wir Ihnen: die gewünschte Jahreszeit über das Benutzermenü Parameter (U00) einzugeben. In der Hauptmaske erscheint das Symbol 6 in Bezug auf die eingege- bene Jahreszeit die Temperatur des Sollwerts über das Benutzermenü...
-
Seite 58: Menü Ablesungen
MENÜ ABLESUNGEN Um aus der Hauptmaske in das Menü zu gelangen, mit den Pfeiltasten nach unten oder oben scrollen, bis die unten dargestellte Ansicht erreicht wird. Kennzeichen Bezeichnung Bedeutung Temperatur Austrittswasser Von dem Fühler SUW NTC 10k im Ausgang des Verdampfers abgelesene Temperatur (in °C). Temperatur Eintrittswasser Von dem Fühler SIW NTC 10k im Eingang des Verdampfers abgelesene Temperatur (in °C). -
Seite 59: Menü Set Benutzer
MENÜ SET BENUTZER Aus dem Benutzermenü gelangt man zur Parameterliste. Kenn- Stan- Bezeichnung Bedeutung zeichen dard Bei 0 arbeitet die Maschine im Kühlbetrieb, außer der Betriebsmodus wurde über Kontakt erzwungen. Jahreszeit Bei 1 arbeitet sie im Heizbetrieb. Durch Ändern dieses Parameters bei in Betrieb befindlicher Maschine wird diese automatisch ausgeschaltet und dann mit der ausgewählten Betriebsart wieder eingeschaltet. -
Seite 60: Menü Installateur (Pwd 0030)
Kenn- Stan- Bezeichnung Bedeutung zeichen dard Nur bei aktiver Korrektur Set angezeigt. Sollwert im Heizbetrieb 2. Als zweiter Wert zur Änderung des Sets verwendeter Sollwert im Heizbetrieb. *Der maximale Grenzwert kann über den Parameter (t) im Menü mit PSW=30 Sollwert im Heizbe- 15.0 35.0 Parameter N30... - Seite 61 Kennzeichen Bezeichnung Standard Max Bedeutung Ganzer Parameter. Gibt das Zeitintervall an, in dem ein proportionaler Ganz (s) Fehler von 1°C einen Wert aufweist, bei dem der Thermostat eingreift. Frostschutz (°C) -50.0 20.0 Grenzwert Frostschutzalarm. 0- Frostschutz-Widerstand ohne aktivierte Pumpe im Standby. 1- Frostschutz-Widerstand installiert und auch im Standby in Betrieb, jedoch nach Einschalten der Pumpe.
- Seite 62 Kennzeichen Bezeichnung Standard Max Bedeutung Raumtemperatur, über der die Wärmepumpe ausgeschaltet wird. Ver- Standby dichter und Pumpe werden ausgeschaltet. Hysterese von 4°. durch hohe 45.0 70.0 Wird Brauchwarmwasser über ID6 abgerufen wird das Gerät auch bei Raumtemperatur hoher Raumtemperatur eingeschaltet. Temperatur des Eintrittswassers, über der die Pumpe ausgeschaltet und ein Voralarm generiert wird.
- Seite 63 Kennzeichen Bezeichnung Standard Max Bedeutung 0 = die Pumpe bleibt in Betrieb, wenn die Setpoint-Temperatur erreicht wird. 1 = die Pumpe wird ausgeschaltet, wenn die Setpoint-Temperatur erreicht wurde. (wird diese Option gewählt, wird automatisch die Regulierung Ausschalten Pum- abhängig von der Eingangstemperatur aktiviert). OffP pe für Thermostat Dieser Parameter erscheint nur bei Regulierung abhängig von der Ein-...
-
Seite 64: Menü Uhr
MENÜ UHR Bedeutung Datums- und Uhrzeiteinstellung. Einstellung der Betriebszeiten des Geräts. Das erste Feld mit OFF darin kann auf ON geändert werden, um den eingegebenen Zeitraum zu aktivieren. -
Seite 65: Alarme
ALARME ALARMCODE Beschreibung Fehler beim Schreiben des Speichers Fühler Eintrittswasser defekt oder nicht angeschlossen Fühler Austrittswasser defekt oder nicht angeschlossen Fühler Außenluft defekt oder nicht angeschlossen Fühler Batterie defekt oder nicht angeschlossen Fühler Auslass defekt oder nicht angeschlossen Fühler Ansaugung defekt oder nicht angeschlossen Wandler AP defekt oder nicht angeschlossen Wandler BP defekt oder nicht angeschlossen Alarm niedrige Überwärmung (EVD) - Seite 66 Alarme ALARMCODE Beschreibung Inverter drive overload uC safety Drive Stopped 99:Inverter unexpected stop Inverter offline 01:Inverter uSafety current measurement fault 02:Inverter uSafety current unbalanced fault 03:Inverter uSafety over current 04:Inverter uSafety STO alarm 05:Inverter uSafety STO hardware alarm 06:Inverter uSafety main power supply missing 07:Inverter uSafety HW fault on inverter command buffer 08:Inverter uSafety HW fault on heater circuitry 09:Inverter uSafety data communication fault...
-
Seite 67: Alarmübersicht
ALARMÜBERSICHT ALARMCODE Beschreibung Fortlaufende Nummer der Alarmübersicht in aufsteigender Reihenfolge ausgehend vom letzten Ereignis. Auslösung Alarm mit Code. Datum und Uhrzeit des Ereignisses werden in der Zeile oben angezeigt. Reset Alarm (automatisch oder manuell) mit Code. Datum und Uhrzeit des Ereignisses werden in der Zeile oben angezeigt.
