JAROLIFT TDEF Serie Originalmontageanleitung

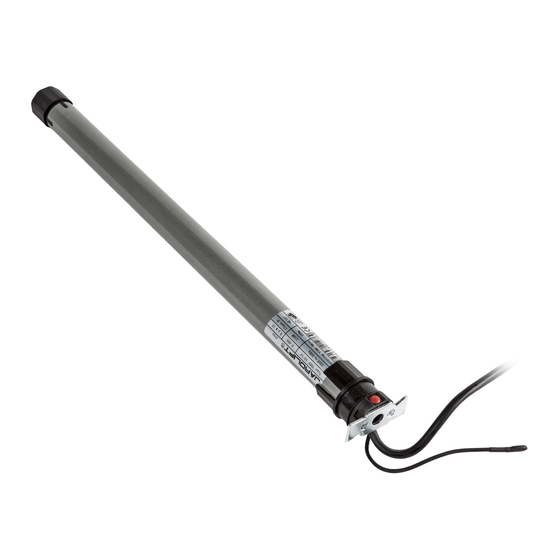

Rohrmotor
Vorschau ausblenden
Andere Handbücher für TDEF Serie:
- Einbau- und bedienungsanleitung (9 Seiten) ,
- Original montage- und bedienungsanleitung (180 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Sie erreichen uns
Service-Hotline
unter der
+49 8178 - 932 932
einfaches
Zusammenstecken
extrem stabil
rohrmotor
original MONTAGEanleitung
Original Montageanleitung
DE
Original instructions
EN
Mode d'emploi original
FR
Instrucciones originales
ES
Manuale d'uso originale
IT
Originele gebruiksaanwijzing
NL
Oryginalna instrukcja obsługi
PL
Orijinal İşletme Talimatı
TR
Gültig für folgende Modelle:
Für Wellengrößen ab 40mm:
TDEF - 10/14
Für Wellengrößen ab 60mm:
TDEF - 10/13 | TDEF - 20/13 | TDEF - 30/13 | TDEF - 40/13
baureihe TDEF
V2.1-05.2019
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für JAROLIFT TDEF Serie
Inhaltszusammenfassung für JAROLIFT TDEF Serie
- Seite 1 Sie erreichen uns Service-Hotline unter der +49 8178 - 932 932 Gültig für folgende Modelle: Für Wellengrößen ab 40mm: TDEF - 10/14 Für Wellengrößen ab 60mm: TDEF - 10/13 | TDEF - 20/13 | TDEF - 30/13 | TDEF - 40/13 einfaches Zusammenstecken extrem stabil...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS TABLE OF CONTENTS / TABLE DES MATIÈRES / ÍNDICE / INDICE / INHOUD / SPIS TREŚCI / İÇINDEKILER Allgemeine Sicherheitshinweise �������������������������������������������������3-5 General safety instructions / Informations de sécurité / Indicaciones generales de seguridad / Avvertenze generali di sicurezza / Algemene veiligheidsinstructies / Ogólne instrukcje bezpieczeństwa / Genel Güvenlik Talimatları... -
Seite 3: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE GENERAL SAFETY INSTRUCTIONS / INFORMATIONS DE SÉCURITÉ / INDICACIONES GENERALES DE SEGURIDAD / AVVERTENZE GENERALI DI SICUREZZA / ALGEMENE VEILIGHEIDSINSTRUCTIES / OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA / GENEL GÜVENLIK TALIMATLARI Wichtige Sicherheitsanweisungen! Anlagen dürfen nur durch eine Für die Sicherheit von Personen ist es zugelassene Elektrofachkraft nach den wichtig, diese Anweisungen zu Anschlussplänen in dieser Anleitung... - Seite 4 ALLGEMEINE SICHERHEITSHINWEISE GENERAL SAFETY INSTRUCTIONS / INFORMATIONS DE SÉCURITÉ / INDICACIONES GENERALES DE SEGURIDAD / AVVERTENZE GENERALI DI SICUREZZA / ALGEMENE VEILIGHEIDSINSTRUCTIES / OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA / GENEL GÜVENLIK TALIMATLARI Für den elektrischen Anschluss muss am Setzen Sie alle Einrichtungen, die nicht Einbauort ständig ein Stromanschluss für eine Betätigung mit dem Motor mit 230 V/50 Hz und bauseitiger...
- Seite 5 ALLGEMEINE SICHERHEITSHINWEISE GENERAL SAFETY INSTRUCTIONS / INFORMATIONS DE SÉCURITÉ / INDICACIONES GENERALES DE SEGURIDAD / AVVERTENZE GENERALI DI SICUREZ- ZA / ALGEMENE VEILIGHEIDSINSTRUCTIES / OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA / GENEL GÜVENLIK TALIMATLARI ACHTUNG! wenn diese auf Nichtbeachten der Montage- und Gebrauchsanweisung Folgende Montagehinweise unbedingt (falsche Installation, Fehlbedienung etc.) beachten!
-
Seite 6: Technische Daten
226 Watt 4 min. IP 44 433,92 MHz 45 mm ≤ 70 dB (A) Die Antriebe der Baureihe TDEF sind kompatibel zu allen Jarolift TDRC-Sendern ab Produktionsdatum 03/2010. Lieferumfang WARNUNG! Vergleichen Sie nach dem Auspacken: Unvollständige oder nicht den An- •... -
Seite 7: Montage
MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Bevor Sie mit der Montage beginnen: 1. Lesen Sie bitte, bevor Sie mit der Installation beginnen, die Bedienungsanleitung genau und vollstän- dig durch. 2. Stellen Sie sicher, dass der Rollladen nicht beschädigt ist und dass er sich reibungslos öffnen und schließen lässt. - Seite 8 MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Montage des Klicklagers (35mm Antriebe): Sie können - je nach Motortyp und Montagesituation - zwischen verschiedenen Motorlagern wählen. Entweder Sie entscheiden sich für die Montage des Standard-Stern- oder Flachlagers (Abb. 1), in welche der am Motorkopf befindliche Vierkant- Zapfen eingeführt und mit einem Splint gesichert wird, oder Sie verwenden das bei den 35mm Antrieben im Lieferumfang enthaltene Klicklager (Abb.
- Seite 9 MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ 1. Entfernen Sie - mit einem Kreuz-Schraubendre- her - die beiden Schrauben am Motorkopf, neh- men Sie dann die Lagerplatte ab und ziehen Sie den Vierkant-Zapfen aus dem Motorkopf heraus.
- Seite 10 MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Antriebsmontage 1. Legen Sie zunächst die Anschlussleitung unter Beachtung der örtlichen Bau- und Elektrovor- schriften in einem Leerrohr bis zur Abzweigdo- 2. Lassen Sie den Rollladen ganz herab und lösen Sie die Wellenverbindung.
- Seite 11 MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ ACHTUNG! Bohren Sie den Motor nicht an und Programmiertaste drehen Sie keine Schrauben in den Motor! Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Führungsschiene des Rollladens einlaufen.
-
Seite 12: Elektroanschluss
ELEKTROANSCHLUSS ELECTRICAL CONNECTION / RACCORDEMENT ÉLÉCTRIQUE / CONEXIÓN ELÉCTRICA / ALLACCIAMENTO ELETTRICO / ELEKTRISCHE AANSLUITING / PRZYŁĄCZE ELEKTRYCZNE / ELEKTRIK BAĞLANTISI Elektrischer Anschluß ACHTUNG! Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag! Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektrofachkraft, nach den jeweiligen Anschlussplänen des Gerätes, erfolgen. - Seite 13 Hand- und Wandsender (nicht im Lieferumfang des Antriebs enthalten) zur Verfügung. Kompatible Hand- und Wandsender finden Sie auf www.jalousiescout.de. Die Antriebe der Baureihe TDEF sind kompatibel zu allen Jarolift TDRC-Sendern ab Produktionsdatum 03/2010. Sie können bis zu 15 Sender in den Empfänger der TDEF-Antriebe einlernen und so z.B.
-
Seite 14: Inbetriebnahme
MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Einlernen der Hand- und Wandsender (Erstprogrammierung) 1. Schließen Sie den Motor entsprechend der Montageanlei- tung (siehe Seite 12) an. 2. Drücken Sie kurz die Programmiertaste am Motorkopf. Der Motor (Rollladen) vibiert kurz. -
Seite 15: Ändern Der Drehrichtung Des Motors
MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Ändern der Drehrichtung des Motors Möglichkeit A 1. Drücken Sie die Programmiertaste am Motorkopf für ca. 3 Sekunden. Der Motor wird kurz vibrieren. Die Drehrichtung des Motors ist geändert. Programmiertaste Möglichkeit B (wenn kein Zugriff auf die Programmiertaste am Motor möglich ist). -
Seite 16: Einstellen Der Endpunkte / Endlagen
MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ 5. Drücken Sie innerhalb dieser ca. 5 Sekunden gleichzeitig die AUF- und AB- Taste und anschließend sofort die STOPP-Taste Ihres Senders. Unbedingt beachten, dass sich nur der entsprechende Motor in Lernbereitschaft befindet! - Seite 17 MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Einstellung des oberen Endpunktes. 1. Drücken Sie die AUF-Taste an Ihrem Sender. 2. Fahren Sie den Rollladen so weit hoch, bis der gewünschte Endpunkt erreicht ist. ACHTUNG! Der Rollladenschlussstab (Endleiste) muss von außen noch sichtbar sein.
-
Seite 18: Einlernen Weiterer Hand- Oder Wandsender
MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Einlernen weiterer Hand- oder Wandsender Sie können bis zu 15 Sender in den Empfänger der TDEF-Antriebe einlernen und so z.B. Einzel- Gruppen- und Zentralsteuerung Ihrer Rollläden realisieren. Zum Einlernen weiterer Sender benötigen Sie einen bereits programmierten (ein- gelernten) Sender. -
Seite 19: Einstellen Des Tipp-Betriebs
MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ AUF u. AB 6 x STOPP Einstellen des Tipp-Betriebs In der Betriebsart "Tipp-Betrieb" können Sie Jalousien komfortabel steuern. Beim Drücken auf die AUF-Taste fährt der Behang nicht sofort in die obere Endlage. -
Seite 20: Einstellen Der Zwischenposition / Dritter Endpunkt
INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Einstellen der Zwischenposition / Dritter Endpunkt Bei den JAROLIFT® TDEF Funkmotoren besteht die Möglichkeit einen sogenannten dritten End- punkt, zusätzlich zu den Endpunkten / Endlagen AUF und AB einzustellen. Der dritte Endpunkt dient als Zwischenposition und kann beispielsweise als Lüftungsposition mit leicht geöffneten... -
Seite 21: Löschen Der Endpunkte (Endlagen)
MONTAGE INSTALLATION / MONTAGE / MONTAJE / MONTAGGIO / MONTAGE / MONTAŻ / MONTAJ Löschen der Endpunkte (Endlagen) Lassen Sie nach dem Löschvorgang besondere Sorgfalt walten, da die Gefahr besteht, dass der Rollladenbehang in den Rollladenkasten eingezogen, oder der Behang im geschlossenen Zustand "negativ" aufgewickelt und beschädigt wird! Löschen des oberen Endpunktes 1. -
Seite 22: Fehlerbehebung / Faq
FEHLERBEHEBUNG / FAQ TROUBLE SHOOTING / FAQ / RÉSOLUTION DES PROBLÈMES / FAQ / SOLUCIÓN DE PROBLEMAS/PREGUNTAS FRECUENTES / RISOLUZIONE DEI GUASTI / DOMANDE FREQUENTI / FOUTOPLOSSING / FAQ / USUWANIE BŁĘDÓW / CZĘSTO ZADAWANE PYTANIA / HATA GIDERME / SSS Der Motor hebt bzw. - Seite 23 FEHLERBEHEBUNG / FAQ TROUBLE SHOOTING / FAQ / RÉSOLUTION DES PROBLÈMES / FAQ / SOLUCIÓN DE PROBLEMAS/PREGUNTAS FRECUENTES / RISOLUZIONE DEI GUASTI / DOMANDE FREQUENTI / FOUTOPLOSSING / FAQ / USUWANIE BŁĘDÓW / CZĘSTO ZADAWANE PYTANIA / HATA GIDERME / SSS Der Rollladen bleibt beim Hochfahren WARNUNG! stehen.
-
Seite 24: Konformitätserklärung
Germany declare under our sole responsibility that the Rojaflex branded product: Wir, die Schoenberger Germany Enterprises GmbH & Co. KG, Zechstr. 1-7, D-82069 Hohenschäft- larn, Deutschland erklären unter unserer alleinigen Verantwortung, dass das mit der Marke Jarolift versehene Produkt: Jarolift Rohrmotoren... - Seite 25 NOTIZEN NOTES / NOTES / NOTAS / NOTE / AANTEKENINGEN / NOTY / NOTLAR...
- Seite 26 NOTIZEN NOTES / NOTES / NOTAS / NOTE / AANTEKENINGEN / NOTY / NOTLAR...
- Seite 27 NOTIZEN NOTES / NOTES / NOTAS / NOTE / AANTEKENINGEN / NOTY / NOTLAR...
- Seite 28 Germany Enterprises GmbH & Co. KG Zechstraße 1-7, 82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax: 08178 / 932 970 20 info@jarolift.de www.jarolift.de Nachdruck, auch auszugsweise, nur mit Genehmigung des Verfassers. Produktveränderungen, die aus unserer Sicht einer Qualitätsverbesserung dienen, können jederzeit, auch ohne Vorankündigung oder Mitteilung, durchgeführt werden.
