Informationen über das Gerät
Gerätebeschreibung
Das Videoskop BO21 dient z. B. der Inspektion von verdeckten
Maschinenteilen oder schwer bzw. nicht zugänglichen
Hohlräumen.
Die Kamera ist über eine flexible Schwanenhalssonde mit dem
Gerät verbunden.
Die Sonde ist wasserdicht und kann samt Kamerakopf in
Wasser getaucht werden, um beispielsweise zu überprüfen, ob
sich Gegenstände unter der Wasseroberfläche befinden (z. B.
bei einer Leckageortung oder bei Drainage- oder
Sanitärarbeiten).

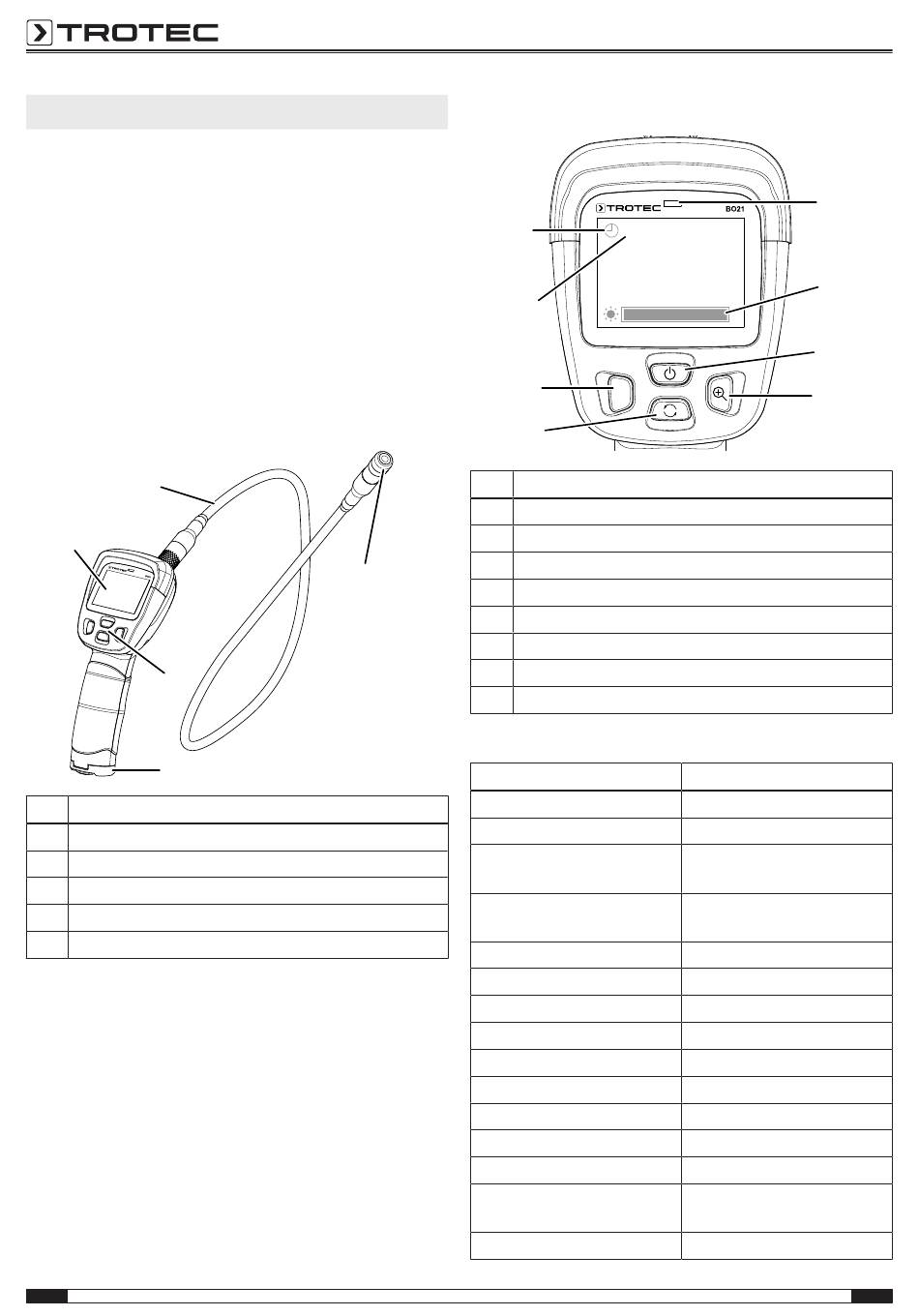

Gerätedarstellung
2
1
5
4
Nr. Bedienelement
1 Display
2 Schwanenhalssonde
3 Kamera
4 Batteriefach
5 Bedienelemente
4
Display und Bedienelemente
13
12
11
10
Nr. Bedienelement / Anzeigeelement
6 Anzeige Batteriestatus
7 Anzeige LED-Helligkeit
8 Ein/Aus-Taste
3
9 Vergrößern-Taste
10 Bildrotation-Taste
11 Helligkeit-Taste
12 Anzeige Vergrößerungsfaktor
13 Anzeige Bildrotation
Technische Daten
Parameter
Modell
Gewicht
Abmessungen
(Länge x Breite x Höhe)
Display
Auflösung
Bildrate
Durchmesser der Kamera
Länge der Schwanenhalssonde 1 m
Sichtweite
Sichtfeld
Zoom
Betriebstemperatur
Lagertemperatur
Schutzart (Schwanenhalssonde
und Kamerakopf)
Stromversorgung
Videoskop BO21
1.0x
Bright
Wert
BO21
584 g
240 mm x 160 mm x 100 mm
2,4 Zoll digitales
LC-Farbdisplay
480 x 234 Pixel
30 fps
17 mm
5 bis 15 cm
68 °
2-fach
-10 °C bis 50 °C
-10 °C bis 50 °C
IP 67
4 Stück Alkaline LR6 AA, 1,5 V
6
7
8
9
