Jensen INVADER 4000 Bedienungsanleitung Seite 5

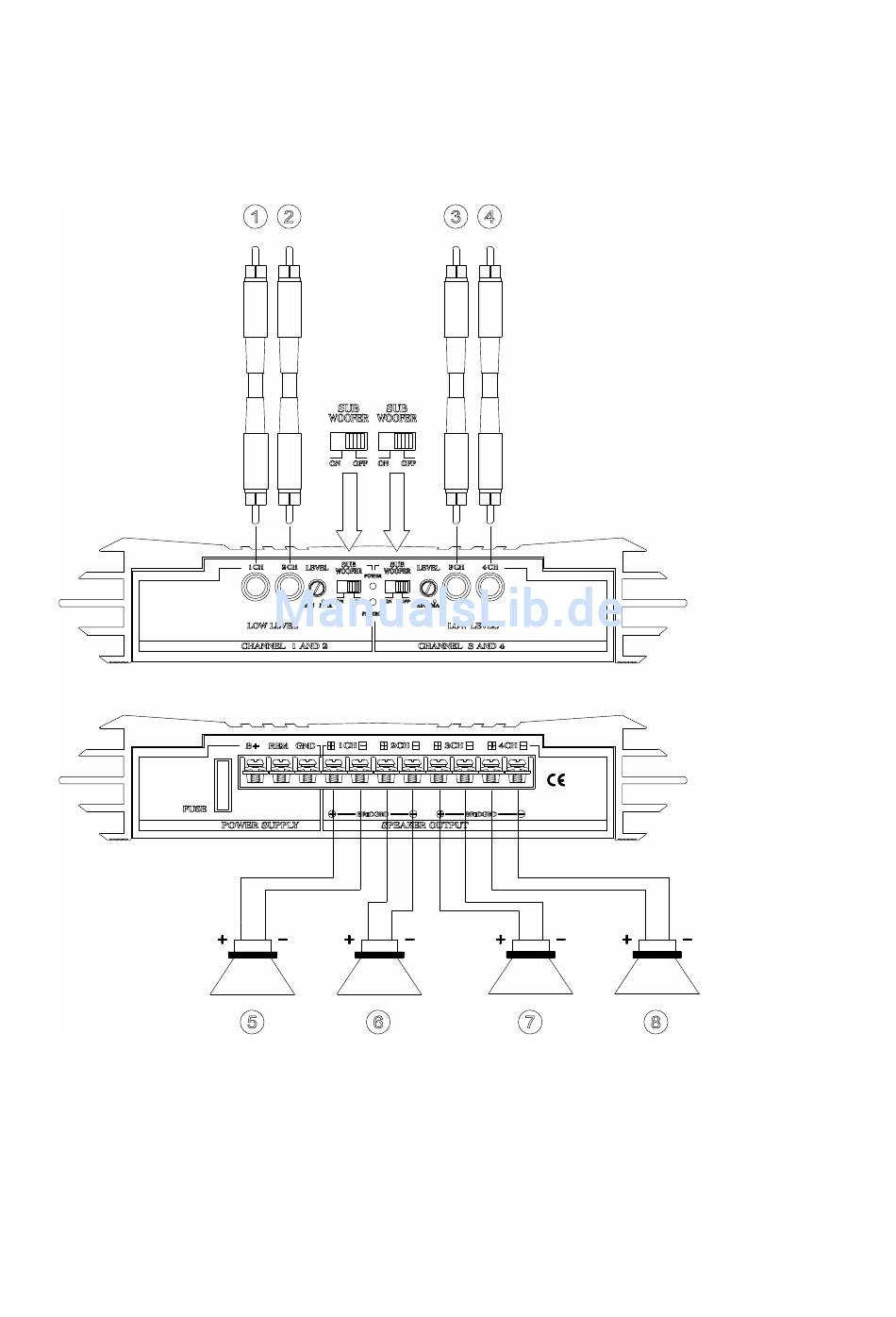

BILD 2 4-KANAL-BETRIEB
Soll der Verstärker von einem Autoradio mit 4 Ausgangskanälen angesteuert werden und 4 Lautsprecher betreiben, dann sind
die Anschlüsse und Einstellungen in Bild 2 gezeigt vorzunehmen:
(1) Zum Autoradio, Ausgang vorne links
(2) Zum Autoradio, Ausgang vorne rechts
(3) Zum Autoradio, Ausgang hinten links
(4) Zum Autoradio, Ausgang hinten rechts
(5) Lautsprecher vorne links
(6) Lautsprecher vorne rechts
(7) Lautsprecher hinten links
(8) Lautsprecher hinten rechts
4
