Inhaltszusammenfassung für Jensen INVADER 4000

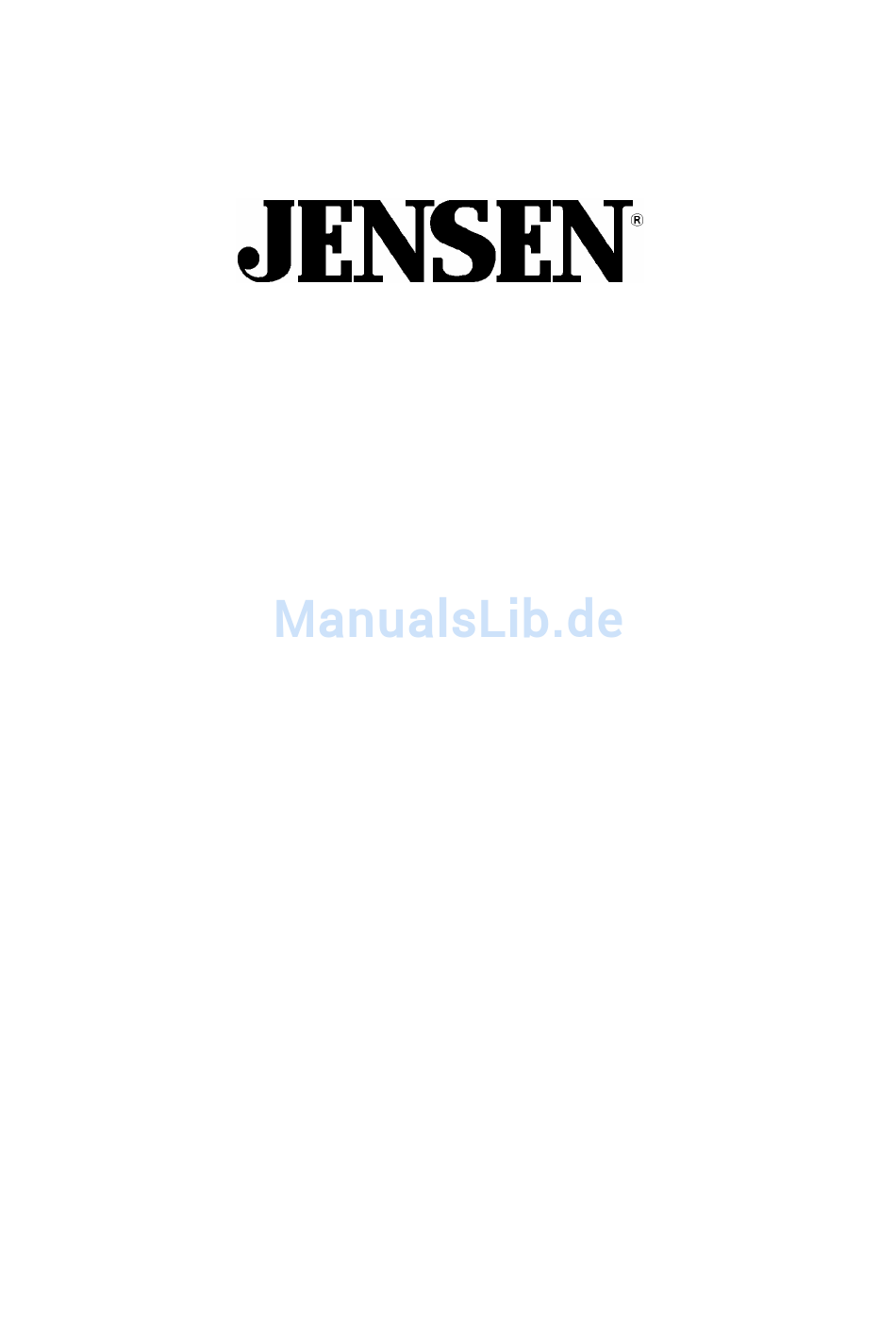

- Seite 1 INVADER 4000 4-KANAL CAR HiFi LEISTUNGSVERSTÄRKER BEDIENUNGSANLEITUNG...
-
Seite 2: Technische Daten
Besitz des Car HiFi Leistungsverstärkers INVADER 4000 können Sie Ihre hohen Ansprüche an die Klangwiedergabe im Auto auf souveräne Weise erfüllen. Der INVADER 4000 eröffnet neue Qualitäten der Car HiFi-Wiedergabe im Auto; sei es die beeindruckende Leistungsreserve für Tiefbässe, der niedrige Klirrfaktor oder die neutrale Wiedergabe. Der Verstärker zeichnet sich durch einen niedrigen Treiberstrom, schnelle Schaltfähigkeit und ausgezeichnete Temperaturstabilität aus. -
Seite 3: Wichtige Hinweise Vor Dem Einbau
3. WICHTIGE HINWEISE VOR DEM EINBAU • Dieses Gerät ist ausschliesslich zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. • Die bei der Leistungsabgabe abgestrahlte Wärme erfordert einen Montageplatz mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. -
Seite 4: Lautsprecheranschlüsse
BILD1 ANSCHLUSS DER STROMVERSORGUNG UND DER FERNEINSCHALTUNG Anschlussklemme + 12V Anschlussklemme für die Ferneinschaltung (REM) Anschlussklemme GND für die Masse, zum Minuspol der Batterie Batterie Kabelsicherung Zum Automatikantennenanschluss Ihres Autoradios Wenn Ihr Autoradio nicht mit einem Automatikantennenanschluss ausgestattet ist, ist dieses Kabel mit dem Pluspol (+) am Zündschloss zu verbinden. - Seite 5 BILD 2 4-KANAL-BETRIEB Soll der Verstärker von einem Autoradio mit 4 Ausgangskanälen angesteuert werden und 4 Lautsprecher betreiben, dann sind die Anschlüsse und Einstellungen in Bild 2 gezeigt vorzunehmen: (1) Zum Autoradio, Ausgang vorne links (2) Zum Autoradio, Ausgang vorne rechts (3) Zum Autoradio, Ausgang hinten links (4) Zum Autoradio, Ausgang hinten rechts (5) Lautsprecher vorne links...
- Seite 6 BILD 3 3-KANAL-BETRIEB MIT STEREO-EINGANGSSIGNAL Im 3-Kanal-Betrieb wird das Tiefpass-(Subwoofer)-Filter für die Kanäle 3 und 4 eingesetzt. Ihre Verwendung wird im Absatz 5 erklärt. Soll der Verstärker von einem Autoradio mit Stereoausgang angesteuert werden und Stereo-Lautsprecher und einen Subwoofer betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 3 gezeigt vorzunehmen. Zum Autoradio, linker Ausgang Zum Autoradio, rechter Ausgang (3) T -Stecker...
- Seite 7 BILD 4 3-KANAL-BETRIEB MIT STEREO- UND SUBWOOFER-EINGANGSSIGNAL Soll der Verstärker von einem Autoradio mit Stereoausgang und separatem Subwooferausgang angesteuert werden und Stereo-Lautsprecher und einen Subwoofer betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 4 gezeigt vorzunehmen: (1) Zum Autoradio, linker Ausgang (2) Zum Autoradio, rechter Ausgang (3) Zum Autoradio, Subwooferausgang (4) Linker Lautsprecher...
- Seite 8 BILD 5 2-KANAL-BETRIEB MIT STEREO-EINGANGSSIGNAL (1) Zum Autoradio, linker Ausgang (2) Zum Autoradio, rechter Ausgang (3) T - Stecker (4) Linker Subwoofer (5) Rechter Aubwoofer...
-
Seite 9: Bedienungselemente
BEDIENUNGSELEMENTE Bild 5 BEDIENUNGSELEMENTE Eingangspegelregler Schalter für Tiefpassfilter 5.1 EINSTELLUNG DER EINGANGSEMPFINDLICHKEIT Die Eingangsempfindlichkeit kann an jedes Autoradio oder Kassettendeck angepasst werden. Drehen Sie den Lautstärkeregler Ihres Radios auf Mittenstellung und stellen Sie dann den Eingangspegelregler (1) so ein, daß sich eine mittlere, durchschnittliche Lautstärke ergibt. - Seite 10 SCHALTBILD (muss noch eingefügt werden, lag bei Erstellung der Anleitung noch nicht vor)
