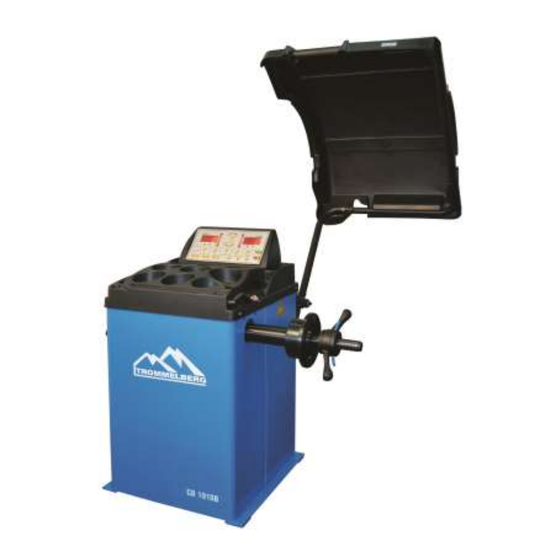

- Seite 1 Benutzerhandbuch Reifenwuchtmaschine CB1910B Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
6. Kalibrierung der Maschine Seite 14 7. Fehlerbehebung Seite 15 8. Instandhaltung / Wartung Seite 16 9. Information zur Maschinenverschrottung Seite 16 10. Umweltinformationen Seite 16 11. Schaltplan Seite 18 Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 3: Sicherheit
Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie die Maschine in Betrieb nehmen. Der Benutzer und das Wartungspersonal muss jederzeit Zugriff auf dieses Handbuch haben, daher ist es zwingend notwendig das Handbuch an einem leicht zugänglichen Ort aufzubewahren. Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 4 Die Nichtbeachtung von Instruktionen und Warnhinweisen kann dem Benutzer, oder anderen Personen schwere Verletzungen zufügen. Eine Bedienung der Maschine ohne die Warnhinweise vollständig verstanden zu haben kann zu Verletzungen führen. Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 5 Befolgen Sie die UVV für Maschinen mit rotierenden Teilen und entsprechender Stromversorgung Jede nicht autorisierte Änderung, oder Modifikation an der Maschine führen zum automatischen Ausschluss der Gewährleistung und entbinden den Hersteller von jeglicher Haftung. Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 6 Entfernen Sie den Deckel der Kiste und überprüfen Sie, ob alle Teile und Dokumente vorhanden sind. Sollten Sie hierzu Rückfragen haben, wenden Sie sich an Ihren Händler. III. Verpackungsmaterial ist nach den gesetzlichen Vorschriften zu trennen und recyceln. Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 7 Überschreiten Sie nicht die Maximalbelastung der Maschine und wuchten Sie keine Räder die größer sind als die bezeichneten Abmessungen. Tragen Sie entsprechende Arbeitskleidung, Handschuhe und Schutzbrillen. Tragen Sie keine losen und hängende Sachen. Lange Haare sind entsprechend zu sichern. Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 8 Besonderheiten der Maschine zu kennen. Lernen Sie alle Funktionen kennen und überprüfen Sie, dass die Maschine ordnungsgemäß funktioniert. Die Maschine muss sicher installiert, bedient und regelmäßig gewartet werden, um Unfällen und Verletzungen vorzubeugen. Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 9: Benutzeroberfläche
8- Schnellspannmutter 9- Wuchtwelle 10- Grundkörper 11- Konenhalterung 12- Ein-/Ausschalter 2.2 Display und Bedienfeld Dies ist das Bedienfeld der CB1910B. Die Erläuterung der einzelnen Funktionen folgt auf den nächsten Seiten. Benutzerhandbuch CB1910B, V15.01 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 10 Sollte das Display eine Unwucht von [ 00] anzeigen, werden mit dieser Taste Unwuchten von weniger als 5g angezeigt. Cancel Taste Mit diesen Tasten wählen Sie das gewünschte Wuchtprogramm. Home Taste Starttaste (Not-)Stop Taste Benutzerhandbuch CB1910B, V15.01 Seite | 10 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 11: Arbeiten Mit Der Maschine
Unwucht zu entfernen, bevor neue Wuchtgewichte aufgebracht werden. 3.2 Radmontage auf der Maschine Es gibt drei Möglichkeiten das Rad auf der Maschine zu montieren. Hierzu die Bilder 1- Bild 1 Bild 2 Bild 3 Benutzerhandbuch CB1910B, V15.01 Seite | 11 Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 12: Radwerte Eingeben
Nach dem Neustart der Maschine sind die Messwerte wieder bei Gramm und Zoll. 3.5 Wuchtvorgang starten Um einen Wuchtvorgang zu starten, montieren Sie den Reifen, schließen Sie den Radschutzbogen und drücken Sie die Starttaste. Benutzerhandbuch CB1910B, V15.01 Seite | 12 Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 13: Anzeige Von Unwuchten
Die Positionierung der Wuchtgewichte entlang der Felgensektionen ist in der unten stehenden Tabelle zu sehen: Standard ALU2 ALU1 ALU3 Beim statischen Wuchten ist das Wuchtgewicht in der Mitter der Felge anzubringen. Benutzerhandbuch CB1910B, V15.01 Seite | 13 Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 14: Funktionseinstellungen
Endnutzer Die Maschine produziert keine Technische Unterstützung Empfohlen optimalen Wuchtergebnisse oder Endnutzer Ständige Änderungen in Temperatur Technische Unterstützung und Luftfeuchtigkeit (z.B. saisonale Empfohlen oder Endnutzer Änderungen) Benutzerhandbuch CB1910B, V15.01 Seite | 14 Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 15: Kalibrierung Für Autoräder
Überprüfen Sie den Stecker und ggf. ersetzten Sie diesen. 7.2 Starttaste wurde gedrückt, aber das Rad dreht sich nicht Der Radschutzbogen ist offen. schließen Sie den Radschutzbogen Benutzerhandbuch CB1910B, V15.01 Seite | 15 Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 16: Die Maschine Zeigt Schwankende Wuchtergebnisse
Stoffen zu schützen und natürliche Ressourcen zu schonen. Elektroschrott muss immer separat entsorgt werden und darf nie in den normalen Hausmüll, um entsprechend behandelt werden zu können. Benutzerhandbuch CB1910B, V15.01 Seite | 16 Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 17 Das Recyceln von Verpackungsmaterialien und die vorschriftsgemäße Entsorgung von Batterien (wenn vorhanden) hilft dabei die Umwelt zu schützen. Jede anderweitige Entsorgung, zu den oben genannten Informationen kann durch lokale Gesetze bestraft werden. Benutzerhandbuch CB1910B, V15.01 Seite | 17 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 18: Schaltplan
11 Schaltpläne 11.1 Stromanschluss Benutzerhandbuch CB1910B, V15.01 Seite | 18 Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 19: Schaltplan
11.2 Schaltplan Benutzerhandbuch CB1910B, V15.01 Seite | 19 Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 20 Benutzerhandbuch CB1910B, V15.01 Seite | 20 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 21 August Handel GmbH Seestr. 33 D – 14974 Ludwigsfelde Tel: +49 (0) 3378 / 20 333 20 Fax: +49 (0) 3378 / 20 333 19 www.trommelberg.com sales@trommelberg.de Benutzerhandbuch CB1910B, V15.01 Seite | 21 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
