Benutzerhandbuch
Automatische Reifenmontiermaschine
Modell: 1885
Benutzerhandbuch 1885, V15.02
Seite
| 1
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für trommelberg 1885

Inhaltszusammenfassung für trommelberg 1885

  • Seite 1 Benutzerhandbuch Automatische Reifenmontiermaschine Modell: 1885 Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    Seite 15 - 16 a. Reifendemontage Seite 15 b. Reifenmontage Seite 15 6. Wartung und Reparatur Seite 16 7. Fehlerbehebung Seite 17 8. Elektrische und pneumatische Zeichnungen Seite 18 - 21 Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 3: Sicherheit

    Beschädigungen an der Maschine, oder Verletzungen beim Benutzer führen. Beachten Sie, dass die Maschine nur unter entsprechender Spannung und Luftdruck sicher und zuverlässig bedient werden kann. Die Details hierzu entnehmen Sie dem technischen Datenblatt. Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 4 Seiten- wand des Reifens berühren! Die Hände von beweglichen Teilen Beim Spannen der Felge, fern zu halten während! sind keine Körperteile der Bedienung zwischen Felge und Reifen zu halten! Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 5 Sicherheitslabel Positionsdiagramm Achten Sie darauf, die Label erkennbar zu halten. Wenn diese unkenntlich, oder nicht mehr vorhanden sind, sind diese zu ersetzen. Der Benutzer muss die Label erkennen können und verstehen! Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 6: Einleitung

    Wenn die Maschine im Freien installiert ist, muss diese vor Witterungseinflüssen geschützt sein. It is forbidden to use it in the site with flammable gas! Der Arbeitsbereich um die Maschine sollte niemals kleiner sein, wie in der Zeichnung dargestellt! Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 7: Bauteilübersicht

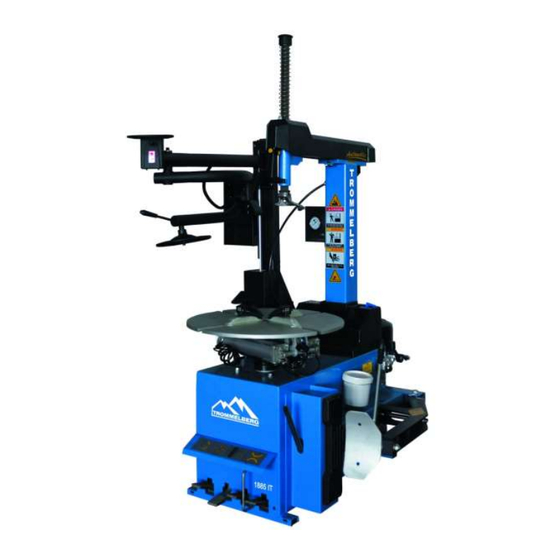

    Frontabdeckung Pedal für Kipparm (U) Pedal für Klemmbacken Pedal für Abdrücker Drehtischpedal Montierhebel Reifenschutz Abdrücker Abdrückergriff Wulstabdrücker Spannbackenzylinder Zylinder Abdrücker Wartungseinheit (Druckluft) Lufttank Kipparm Reifenfüllmanometer horizontaler Arm Sperrzylinder (für W) Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 8: Aufbau Und Kalibrierung

    Sie, ob die Maschine intakt ist und ob alle Teile vorhanden sind. Lagerung Sollte eine Langzeitlagerung notwendig sein, sollte die Maschine vom Strom getrennt werden und die Führung der Spannbacken gut geölt werden, um Oxidation zu vermeiden. Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 9 Loch an der Basis (Fig4-3 B). Nehmen Sie die Mutter und Unterlegscheibe (Fig4-1 A), die Welle sollte 1mm unter dem Basisrahmen enden, ziehen Sie diese mit einem Drehmoment von 70Nm an. Benutzerhandbuch 1885, V15.02 Seite Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 10 Kolbenstange (Fig4-6 D) und durch das Loch auf der anderen Seite der Säule. Anschließend montieren Sie den zuvor entfernten Seeger-Ring wieder an der Welle. Verbinden Sie den zuvor eingeführten PU-Luftschlauch mit dem T-Stück im Grundlörper des Gerätes (Fig4-7) Benutzerhandbuch 1885, V15.02 Seite | 10 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 11 Lösen Sie die Muttern auf beiden Seiten und justieren den Abstand zwischen Schraubenkopf und der Säule. Der Abstand sollte 0.03 mm (Fig4-10) betragen. Sobald der Abstand stimmt, ziehen Sie die Muttern wieder fest an. Benutzerhandbuch 1885, V15.02 Seite | 11...
  • Seite 12 Nehmen Sie die Wartungseinheit (Fig4-14 A) aus der Zubehörbox und montieren die Druckluftkupplung am Einlass der Wartungseinheit (Fig4-13 A). Nach der Installation verbinden Sie den Druckluftstecker der Zuleitung mit der Druckluftkupplung. Benutzerhandbuch 1885, V15.02 Seite | 12 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 13 Die Erdung muss den gesetzlichen Standard entsprechen. Wenn notwendig, rüsten Sie einen Fehlerstrom-Schutzschalter nach. Wenn kein Stromkabel vorhanden ist, muss dies vom Kunden bereitgestellt werden. Die Zuleitung muss mit einer 16A Sicherung abgesichert sein. Benutzerhandbuch 1885, V15.02 Seite | 13 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 14 Pedal J: Der Abdrücker fängt an zu arbeiten/geht in seine Ursprungsposition zurück. Ventilsperrknopf B in Position Y: Horizontalarm ist fest auf der Position Ventilsperrknopf B in Position Z: Horizontalarm wieder frei Benutzerhandbuch 1885, V15.02 Seite | 14 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 15: Reifendemontage

     Prüfen Sie nochmals, ob der Reifen Beschädigungen aufweist  Wenn der Reifenfülldruck höher sein muss, sollte der Reifen hinter einer Schutzwand befüllt werden.  Halten Sie Hände und Körper vom Reifen fern Benutzerhandbuch 1885, V15.02 Seite | 15 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 16: Wartung Und Reparatur

    6 Monate Spannung des Keilriemen prüfen  alle 6 Monate Ventile der Spannklauen und des Abdrückers reinigen Grundsätzlich ist der Arbeitsbereich um die Maschine herum sauber zu halten. Benutzerhandbuch 1885, V15.02 Seite | 16 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 17: Fehlerbehebung

    -Kondensator defekt -Kondensator tauschen -Spannung zu niedrig -Stromanschluss prüfen Zylinder baut nicht -Luftverlust -Dichtungen prüfen / tauschen -Mechanischer Defekt -Fehler beheben ausreichend Kraft auf -Luftdruckleitung prüfen -Luftdruck zu niedrig Benutzerhandbuch 1885, V15.02 Seite | 17 Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 18: Elektrische Und Pneumatische Zeichnungen

    8. Elektrische und pneumatische Zeichnungen Benutzerhandbuch 1885, V15.02 Seite | 18 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 19 Benutzerhandbuch 1885, V15.02 Seite | 19 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 20 Benutzerhandbuch 1885, V15.02 Seite | 20 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 21 Benutzerhandbuch 1885, V15.02 Seite | 21 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
  • Seite 22 Ist eine eingetragene Marke der August Handel GmbH Seestr. 33 D – 14974 Ludwigsfelde Tel: +49 (0) 3378 / 20 333 20 Fax: +49 (0) 3378 / 20 333 19 www.trommelberg.com sales@trommelberg.de Benutzerhandbuch 1885, V15.02 Seite | 22 Druckfehler, Irrtümer und technische Änderungen vorbehalten.
