Team Orion Vortex R8X Bedienungsanleitung
Brushless fahrtenregler
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Team Orion Vortex R8X
Inhaltszusammenfassung für Team Orion Vortex R8X

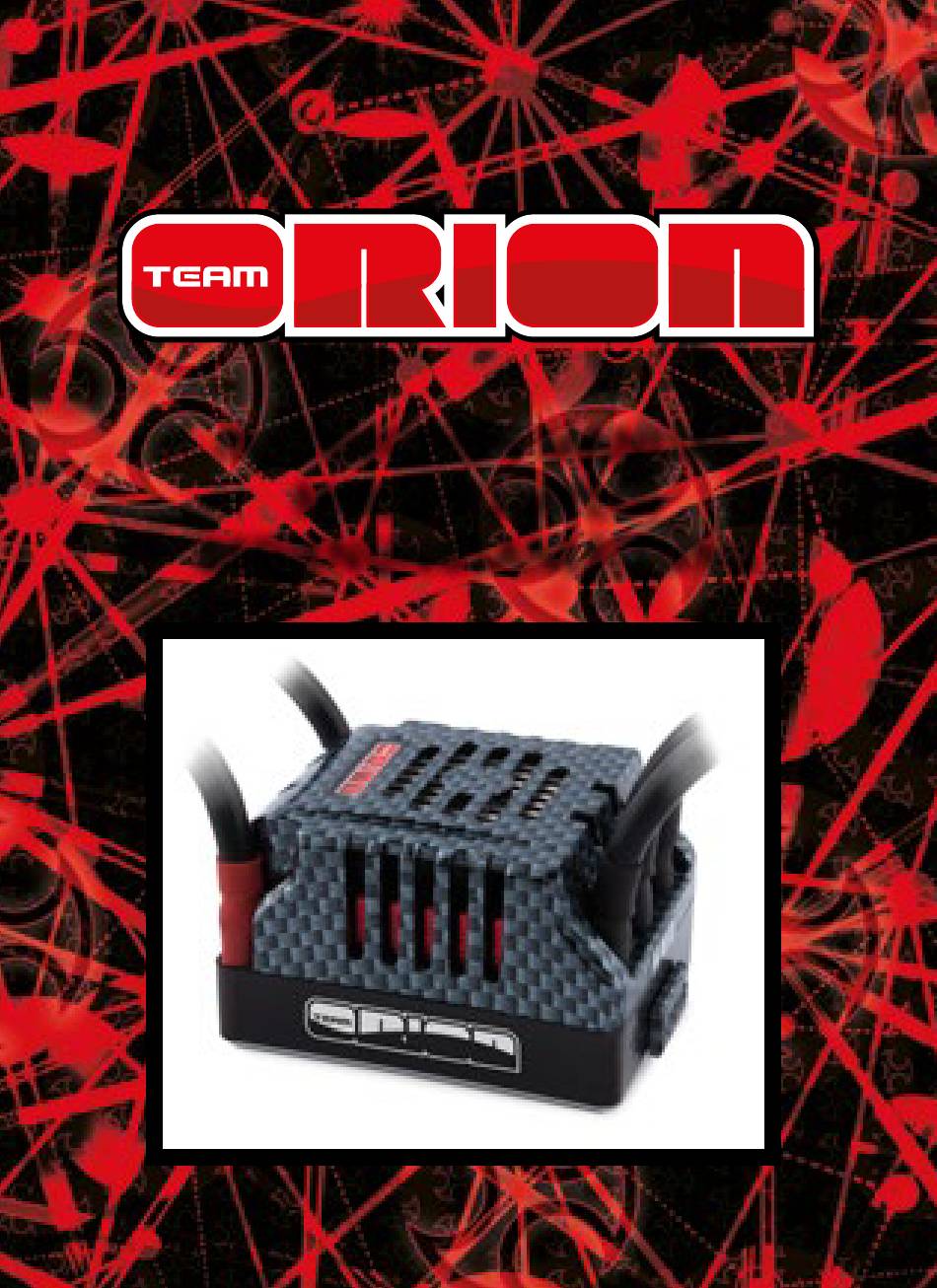

- Seite 1 INSTRUCTION MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG...
- Seite 18 8. Neutral-Bereich ............... 31 9. Timing ................31 12. Drehrichtung des Motors ..........31 13. LiPO Cells ............... 32 14. BEC Voltage ..............32 Auf Werkseinstellungen zurücksetzen ......32 Programmierbox ............... 33 PC-Software ............... 33 Einstellungsprofile ............33 Copyright Team Orion © 2014...
-
Seite 19: Warnungen
WARNUNGEN • Lassen Sie Kinder beim Gebrauch dieses Produkts nie unbeaufsichtigt. • Lassen Sie den Regler nie unbeaufsichtigt, während er eingeschaltet ist. • Der Regler kann während des Gebrauchs warm werden. Seien Sie vorsichtig! • Stecken Sie den Akku nach dem Gebrauch IMMER aus! •... -
Seite 20: Garantie
GARANTIE Team Orion garantiert, dass dieses Produkt frei ist von Herstellungs- und Bearbeitungsfehlern. Die Garantie deckt nicht inkorrekte Installation, Gebrauchsabnützung oder jegliche andere Probleme, die durch inkorrekte Anwendung des Produkts entstanden sind. Jegliche Haftung für Schäden, die durch den Gebrauch dieses Produkts entstehen, wird abgelehnt. -
Seite 21: Anschlüsse
ANSCHLÜSSE + (rot) - (schwarz) Akku EIN/AUS Schalter Vortex R10.1 Pro TH/CH2 ST/CH1 Empfänger Motor Servo Sensorless Brushless Motoren: Wenn Sie einen Motor ohne Sensoren verwenden und dieser nach dem Anschluss in die falsche Richtung dreht, vertauschen Sie zwei beliebige Anschlusskabel des Motors. -
Seite 22: Regler-Kalibrierung
Sie jeweils mit der “SET”-Taste: 1. Neutralpunkt (LED blinkt 1 mal) 2. Vollgas (LED blinkt 2 mal) 3. Vollbremse/rückwärts (LED blinkt 3 mal) D. Der Motor dreht nach dem letzten Schritt während 3 Sekunden. Danach ist der Vorgang abgeschlossen. Copyright Team Orion © 2014... - Seite 23 SET Taste EIN/AUS Einschalten stetig SET Taste halten drücken und halten Loslassen, sobald die rote LED blinkt 1 mal 1 mal 1 mal drücken drücken drücken www.teamorion.com...
-
Seite 24: Regler Programmieren
1 mal drücken 2 mal drücken etc. Einstellung mit der SET Taste. LED blinkt LED blinkt 1 mal 2 mal SET Taste während Regler aus- 3s drücken, um die schalten, um Einstellung zu den Vorgang speichern. abzuschliessen Copyright Team Orion © 2014... -
Seite 25: Verfügbare Einstellungen Und Standardwerte
VERFÜGBARE EINSTELLUNGEN UND STANDARDWERTE Parameter Setting (indicated by red LED (indicated by green LED Standard Parameters (adjustable with on/off switch) Running Forward Forward/ Foward/ Mode with Reverse Reverse Brake with (For Brake Rock Crawler) Drag Brake User set Force 100% in 1% steps Low Voltage... -
Seite 26: Eigenschaften
Vielen Dank für den Kauf eines Team Orion Brushless Fahrtenreglers. Dieser Fahrtenregler ist mit der aktuellsten Technologie ausgerüstet. Unser Team, das mit zahlreichen Weltmeistertiteln ausgezeichnet worden ist, hat unzählige Teststunden in den Regler investiert, um die höchstmögliche Leistung zu erzielen. Lesen Sie diese Anleitung genau durch, bevor Sie den Regler verwenden. -
Seite 27: Regler-Einstellungen
Empfangssignal, sobald er eingeschaltet ist. Falls ein Problem besteht, ertönt wiederholt ein Signalton im Abstand von 2 Sekunden (x-x-x). REGLER-EINSTELLUNGEN Sie können Einstellungen mit Hilfe der Setup Taste auf dem Ein-/Aus-Schalter oder mit der optionalen Programmierbox vornehmen (ORI65153). Die grüne LED zeigt den gewählten Parameter und die rote LED den Wert des Parameters. -
Seite 28: Verfügbare Einstellungen
Rückwärtsfahrt wieder auf Rückwärtsposition bringen. Wenn Sie bremsen oder rückwärts fahren und danach in eine Vorwärtsposition übergehen, fährt das Fahrzeug umgehend vorwärts 3. “Vorwärts/Rückwärts” ist für Rock Crawler geeignet. Dieser Modus hat keine Bremse. Das Fahrzeug kann Copyright Team Orion © 2014... -
Seite 29: Automatik-Bremse
zudem direkt von Vorwärts- zu Rückwärtsfahrt wechseln. Verwenden Sie diesen Modus nicht mit anderen Autos, da der Fahrtenregler sonst beschädigt werden kann. 2. Automatik-Bremse Bremst das Fahrzeug automatisch ab, wenn der Gashebel in die Neutralposition geführt wird. Dies simuliert die Motorbremse eines echten Fahrzeugs. -
Seite 30: Startmodus "Punch
Temperatur in sicheren Grenzen zu halten. › Einstellungen von deaktiviert bis 100% (Standard: 50%). 6. Maximale Rückwärts-Leistung Diese Einstellung stellt die maximale Leistung für die Rückwärtsfahrt ein. › Einstellungen von 25% bis 100% (Standard: 25%) Copyright Team Orion © 2014... -
Seite 31: Minimalbremskraft
7. Minimalbremskraft Mit dieser Einstellung können Sie die minimale Bremskraft beim Betätigen der Bremse verändern. Ein höherer Wert ergibt stärkere Bremskraft, belastet aber den Regler und Motor stärker und kann zu Kontrollverlust führen. › Einstellung von Auto-Bremse bis 40% (Standard: Auto- Bremse) 8. -
Seite 32: Lipo Cells
› Einstellungen 6V oder 7.2V (Standard: 6V) AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN Drücken und halten Sie die “SET”-Taste während 5 Sekunden (Regler eingeschaltet, Gashebel in Neutralposition): die rote und grüne LED werden gleichzeitig blinken, sobald alle Werte auf die Werkseinstellung zurückgesetzt worden sind. Copyright Team Orion © 2014... -
Seite 33: Programmierbox
PROGRAMMIERBOX Die optionale Programmierbox erlaubt es, die Einstellungen Ihres Reglers zu ändern, sowie die Firmware zu aktualisieren (mit Hilfe der PC-Software). • Die Programmierbox wird verwendet, um den Regler zusammen mit der PC-Software zu verwenden. • Die Firmware der Programmierbox ist unabhängig von der Regler-Firmware. - Seite 69 www.teamorion.com...
