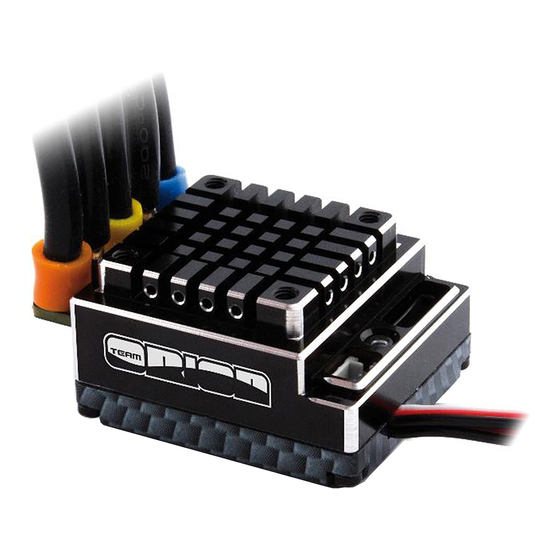

Team Orion vortex r10 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Team Orion vortex r10
Inhaltszusammenfassung für Team Orion vortex r10
- Seite 1 INSTRUCTION MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG...
- Seite 22 4. Startmodus “Punch” ............36 5. Maximale Bremskraft ............. 36 6. Maximale Rückwärts-Leistung ........36 7. Minimalbremskraft ............36 8. Neutral-Bereich ............... 37 9. Overheating Protection ..........37 Auf Werkseinstellungen zurücksetzen ......37 Programmierbox ............... 38 PC-Software ............... 38 Copyright Team Orion © 2014...
-
Seite 23: Warnungen
Einstellungsprofile ............39 Firmware für Modified und Stock Motoren ....39 Zusatz-Einstellungen ............40 10. Boost Timing ..............40 11. Boost Start RPM (nur Stock Firmware) ....... 40 12. Boost Timing Acceleration (nur Stock Firmware) ..41 13. Turbo Timing ..............41 14. -
Seite 24: Garantie
GARANTIE Team Orion garantiert, dass dieses Produkt frei ist von Herstellungs- und Bearbeitungsfehlern. Die Garantie deckt nicht inkorrekte Installation, Gebrauchsabnützung oder jegliche andere Probleme, die durch inkorrekte Anwendung des Produkts entstanden sind. Jegliche Haftung für Schäden, die durch den Gebrauch dieses Produkts entstehen, wird abgelehnt. -
Seite 25: Anschlüsse
ANSCHLÜSSE Akku - (schwarz) Motor Vortex R10.1 Pro + (rot) Servo Schalter ST/CH1 EIN/AUS TH/CH2 Empfänger Sensorless Brushless Motoren: Wenn Sie einen Motor ohne Sensoren verwenden und dieser nach dem Anschluss in die falsche Richtung dreht, vertauschen Sie zwei beliebige Anschlusskabel des Motors. -
Seite 26: Regler-Kalibrierung
Sie jeweils mit der “SET”-Taste: 1. Neutralpunkt (LED blinkt 1 mal) 2. Vollgas (LED blinkt 2 mal) 3. Vollbremse/rückwärts (LED blinkt 3 mal) D. Der Motor dreht nach dem letzten Schritt während 3 Sekunden. Danach ist der Vorgang abgeschlossen. Copyright Team Orion © 2014... - Seite 27 ww.teamorion.com...
-
Seite 28: Regler Programmieren
REGLER PROGRAMMIEREN Copyright Team Orion © 2014... -
Seite 29: Verfügbare Einstellungen Und Standardwerte
VERFÜGBARE EINSTELLUNGEN UND STANDARDWERTE Einstellungen (rote LED Parameter (grüne LED Standard Parameter (einstellbar mit SET Taste auf Ein-/Aus-Schalter) Fahrmodus Vorwärts Vorw./ Vorw./ 0° 0° 0° Timing Rückw. Rückw. Timing Timing Vorw./ Bremse (für Vorw. Vorw./ Rückw. Bremse Crawler) Rückw. (für Bremse Crawler) Bremse... -
Seite 30: Empfohlene Untersetzungen
200-300 20°-30° 18°/0.1s 0.4s 17.5T 5.0-7.0 34°-55° 3000 150-300 20°-30° 18°/0.1s 0.2s 11.5T 7.5-9.5 12° 6000 400-500 4° 6°/0.1s 1/10 Off-Road 13.5T 7.0-9.0 16° 5000 200-350 8° 6°/0.1s 17.5T 7.0-8.5 20° 3000 200-350 12° 6°/0.1s Copyright Team Orion © 2014... -
Seite 31: Einstellungstipps
EINSTELLUNGSTIPPS Höchstgeschwindigkeit steigern 1. Timing erhöhen 2. Kürzere Gesamtuntersetzung 3. Stärkere Beschleunigung: der Mangel an Höchstgeschwindigkeit kann daran liegen, dass die Gerade zu kurz ist, damit der Motor hochdrehen kann. Beschleunigung steigern 1. Timing erhöhen 2. Tiefere Boost Start RPM und Boost Timing Acceleration Einstellungen 3. -
Seite 32: Eigenschaften
Vielen Dank für den Kauf eines Team Orion Brushless Fahrtenreglers. Dieser Fahrtenregler ist mit der aktuellsten Technologie ausgerüstet. Unser Team, das mit zahlreichen Weltmeistertiteln ausgezeichnet worden ist, hat unzählige Teststunden in den Regler investiert, um die höchstmögliche Leistung zu erzielen. Lesen Sie diese Anleitung genau durch, bevor Sie den Regler verwenden. -
Seite 33: Regler-Einstellungen
Problem mit dem Empfangssignal: Der Regler prüft das Empfangssignal, sobald er eingeschaltet ist. Falls ein Problem besteht, ertönt wiederholt ein Signalton im Abstand von 2 Sekunden (x-x-x). REGLER-EINSTELLUNGEN Sie können Einstellungen mit Hilfe der Setup Taste auf dem Ein-/Aus-Schalter oder mit der optionalen Programmierbox vornehmen. -
Seite 34: Standard-Einstellungen
Vorwärtsfahrt auf Rückwärtsposition stellen, bremst das Fahrzeug bis zum Stillstand. Es ist nicht möglich, den Motor rückwärts drehen zu lassen, bevor das Fahrzeug zum Stillstand gekommen ist. Wenn Sie rückwärts fahren wollen, müssen Sie den Gashebel nach der Vollbremsung Copyright Team Orion © 2014... -
Seite 35: Automatik-Bremse
wieder auf die Neutralposition bewegen, bevor Sie ihn zur Rückwärtsfahrt wieder auf Rückwärtsposition bringen. Wenn Sie bremsen oder rückwärts fahren und danach in eine Vorwärtsposition übergehen, fährt das Fahrzeug umgehend vorwärts 3. “Vorwärts/Rückwärts” ist für Rock Crawler geeignet. Dieser Modus hat keine Bremse. Das Fahrzeug kann zudem direkt von Vorwärts- zu Rückwärtsfahrt wechseln. -
Seite 36: Startmodus "Punch
Diese Einstellung stellt die maximale Leistung für die Rückwärtsfahrt ein. 7. Minimalbremskraft Mit dieser Einstellung können Sie die minimale Bremskraft beim Betätigen der Bremse verändern. Der Minimalwert dieser Einstellung ist mit dem Wert der Automatik-Bremse Copyright Team Orion © 2014... -
Seite 37: Neutral-Bereich
identisch. Ein hoher Wert kann dazu führen, dass die Räder sofort blockieren, sobald die Bremse betätigt wird. 8. Neutral-Bereich Diese Einstellung betrifft die Empfindlichkeit des Regelverhaltens um den Neutralpunkt. Ein höherer Wert bedeutet, dass der Gashebel mehr bewegt werden muss, um das Fahrzeug vorwärts oder rückwärts zu bewegen oder abzubremsen. -
Seite 38: Programmierbox
Computer bzw. der PC-Software zu verbinden. • Die PC-Software erlaubt Ihnen, die Firmware des Reglers bzw. der Programmierbox zu ändern/aktualisieren. • Mit der PC-Software können wie mit der Programmierbox alle Einstellungen am Regler vorgenommen werden. Copyright Team Orion © 2014... -
Seite 39: Einstellungsprofile
• Die PC-Software ist momentan ausschliesslich in einer PC-Version verfügbar. EINSTELLUNGSPROFILE Der Regler kann 3 verschiedene Einstellungsprofile speichern. Um diese Funktion zu verwenden, müssen Sie die optionale Programmierbox verwenden. FIRMWARE FÜR MODIFIED UND STOCK MOTOREN Es gibt zwei verschiedene Firmware-Typen für den R10 Pro Regler. -
Seite 40: Zusatz-Einstellungen
Modified von 0° bis 16° in 1° Schritten Stock von 0° bis 64° in 1° Schritten 11. Boost Start RPM (nur Stock Firmware) Diese Einstellung setzt die Drehzahl des Motors fest, bei der das Boost Timing aktiviert werden soll. Wenn Sie zum Copyright Team Orion © 2014... -
Seite 41: Boost Timing Acceleration (Nur Stock Firmware)
Beispiel einen Wert von 5000U/min wählen, beträgt das Boost Timing bis 5000 U/min 0 Grad; danach wird es je nach Boost Timing Acceleration Einstellung angewendet. Ein tiefer Wert verbessert die Leistung im niedrigen Drehzahlbereich. › Einstellungsbereich Von 1000 bis 15000 U/min in 1000 U/min Schritten 12. -
Seite 42: Turbo Slope Rate
(Boost + Turbo). Wenn das totale Timing höher ist, also 64 Grad, werden trotzdem nur 64 Grad angewendet. Wenn Boost auf 64° gesetzt ist und Turbo auf 20°, wird nur das Boost Timing aktiviert, gleich wie wenn das Turbo Timing 0° betragen würde. Copyright Team Orion © 2014... - Seite 43 ww.teamorion.com...
