- Seite 1 Oxygen Control OC 2016 ▌ Technische Information und Installation Scan Tronic ApS Sverigesvej 16 DK-8700 info@scan-tronic.dk www.scan-tronic.dk...
-
Seite 2: Inhaltsverzeichnis
3.2 Oxygen Control OC 2016 ..............4 4.0 Installation ..................5 4.1 Installation des Sensors ..............5 4.2 Installation der Oxygen Control OC 2016 ........7 4.2.1 Kabelverbindungen ..............7 4.3 Tests vor der Anwendung ..............8 5.0 Inbetriebnahme ................8 5.1 mA Ausgang auswählen .......... -
Seite 3: Allgemeine Information

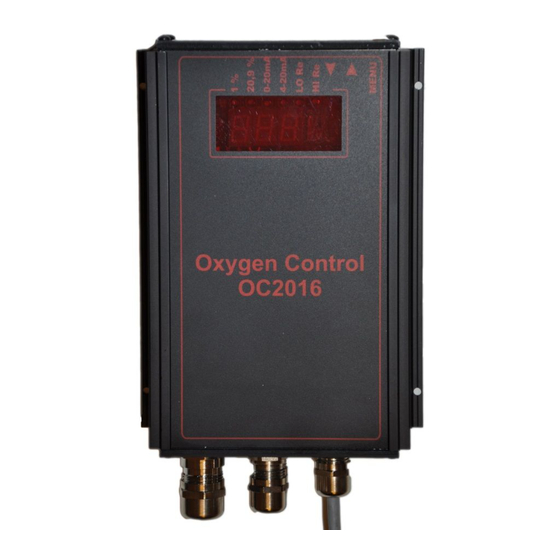

1.0 Allgemeine Informationen 1.1 Einleitung Die Oxygen Control OC 2016 dient zur Messung des Sauerstoffgehalts direkt im Rauchgas. Die Messung erfolgt mit einer beheizten Zelle aus Zirkoniumdioxid (ZrO ), die mit ihrer aktiven Oberfläche in direktem Kontakt mit dem Rauchgas steht und dadurch eliminiert der Einsatz von Filtern und Pumpen bei der Rauchgasentnahme. -
Seite 4: Oxygen Control Oc 2016
3.2 Oxygen Control OC 2016, Abb.2 Maximaler Vorwiderstand -600 Indikation: Ohm. Maximale 1,0% - 20,9% O & sub2 ;. Isolationsspannung gegen Erde Wird auf einer dreistelligen 300 V DC. Sieben-Segment-Anzeige mit Alarm: Leuchtdioden angezeigt. Untere Alarm - Licht in LEDs LO Re Drücken Sie die Taste MENU... -
Seite 5: Installation
4.0 Installation 4.1 Installation des Sensors, Abb.3 Der Sensor muss mindestens 10° zur Horizontalen installiert werden - am besten vertikal montiert, um mögliche Wasseransammlungen im Sensor zu vermeiden, Abb. 3. Hinweis! Der Sensor selbst darf nicht in das Befestigungsgewinde gesetzt werden, bevor die Installation des Rauchgaskanals abgeschlossen ist und der Brenner startbereit ist. - Seite 6 Abb.5 OC 2016,deutsch, seite 6/16...
-
Seite 7: Installation Der Oxygen Control Oc 2016
4.2 Installation von Oxygen Control OC 2016 Das OC 2016 sollte in Augenhöhe direkt unter oder in der Nähe des Sensors angebracht werden. Das Gerät darf nicht mehr als 2,6 Meter vom Sensor entfernt installiert werden. 4.2.1 Kabelverbindungen, Abb.6 Versorgungsleitungen zu OC 2016 müssen durch einen separaten Schalter im Panel abschaltbar sein. -
Seite 8: Tests Vor Der Anwendung
4.3 Testen vor dem Gebrauch - Überprüfen Sie, dass der Sensor gemäß Absatz 4.1 installiert ist. - Prüfen, dass der Sensor und die Abgasführung gemäß Absatz 4.1 installiert sind - Überprüfen Sie, ob der OC 2016 gemäß Absatz 4.2 installiert wurde - Überprüfen Sie, ob die Kabelverbindungen gemäß... -
Seite 9: Einstellung Der Alarmgrenzen
6.0 Einstellen der Alarmgrenzen 6.1 Alarme mit normalerweise geschlossenen Kontakten Auf die Alarmeinstellung kann zugegriffen werden, indem die obere Platte der Elektronikeinheit entfernt wird. 6.1.1 Oberer Alarm Das Ausgangsrelais bleibt aktiviert, solange der Sauerstoffwert unter dem eingestellten Sollwert bleibt. Einstellen: - Drücken Sie mehrmals die Taste MENU, bis die Diode HI Re zu leuchten beginnt. -
Seite 10: Kalibrierung
Interne Alarme Wenn in OC 2016 ein interner Fehler auftritt oder das Gerät nicht mit Strom versorgt wird, öffnen sich die Alarmkontakte "HIGH" und "LOW". OC 2016 überwacht die OS 2014-Messzelle und bei Zellenfehler öffnet sich der Alarmkontakt "LOW". 6.2 Alarme mit normalen offenen Kontakten Alarme mit normalen offenen Kontakten sind nicht im OC 2016. -
Seite 11: Skalierung
8.0 Skalierung Der Stromschleifenausgang von OC 2016 wird gemäß Kapitel 4.3 entweder 4-20 mA oder 0-20 mA ausgewählt. Beim Auswahl des 0-20 mA Ausgangs entspricht 1 % Sauerstoff einem mA (1: 1). Auswahl von 4-20 mA 1% Sauerstoff entspricht 0,81 mA (n x 0,81) + 4. Der tatsächliche Messbereich ist auf 1,0 % bis 20,9 % begrenzt, wobei der Unterbereich unter 1,0 % als Fehleranzeige "LLL"... -
Seite 12: Eu-Konformitätserklärung
9.0 EU-Konformitätserklärung OC 2016,deutsch, seite 12/16... - Seite 13 Installation von OC 2016 Der Sensor OS 2014 wird von oben nach unten in die Rauchgaskanalwand eingebaut. In kleinen Kanälen wird eine Gewindebohrung M18 x 1,5 mm vorbereitet. In größeren Rauchkanälen wird ein Führungsrohr verwendet. Der OC 2016 wird auf Augenhöhe direkt unter oder nahe der Sonde montiert.
-
Seite 14: Warnung - Sensor Os 2014
5. Verwenden Sie den offenen 22-mm-Steckschlüssel oder den Werkzeugadapter. 6. Anzugsdrehmoment: 40-60 Nm. 7. In einem staubigen Rauchgas sollte Scan Tronic Rauchgasführung mit Filter Nr.104.130 verwendet werden. 8. In einem großen Rauchgaskanal / Rauchgas ohne Staub / sollte Scan Tronic Rauchgasführungsrohr Nr.104.130 verwendet werden. - Seite 15 Warnungen: 1. Der Sensor sollte keinem Abgasstrom ausgesetzt werden und unbeheizt bleiben. 2. Entfernen Sie den Sensor aus dem Kanal, wenn der Sensor länger als 10 Minuten nicht angeschlossen ist. 3. Der Sensor sollte so platziert werden, dass er nicht überhitzt wird (Gastemperatur nicht über 750 °C) oder gekühlt über die Fähigkeit des Heizers hinaus, seine Betriebstemperatur zu halten (~ 10 Watt)
- Seite 16 Owe Munch omu@frichs.com Damir Josipovic daj@scan-tronic.dk +45 21 66 00 85 info@scan-tronic.dk scan.tronic.aps@gmail.com Scan Tronic ApS Sverigesvej 16 DK-8700 info@scan-tronic.dk www.scan-tronic.dk...
