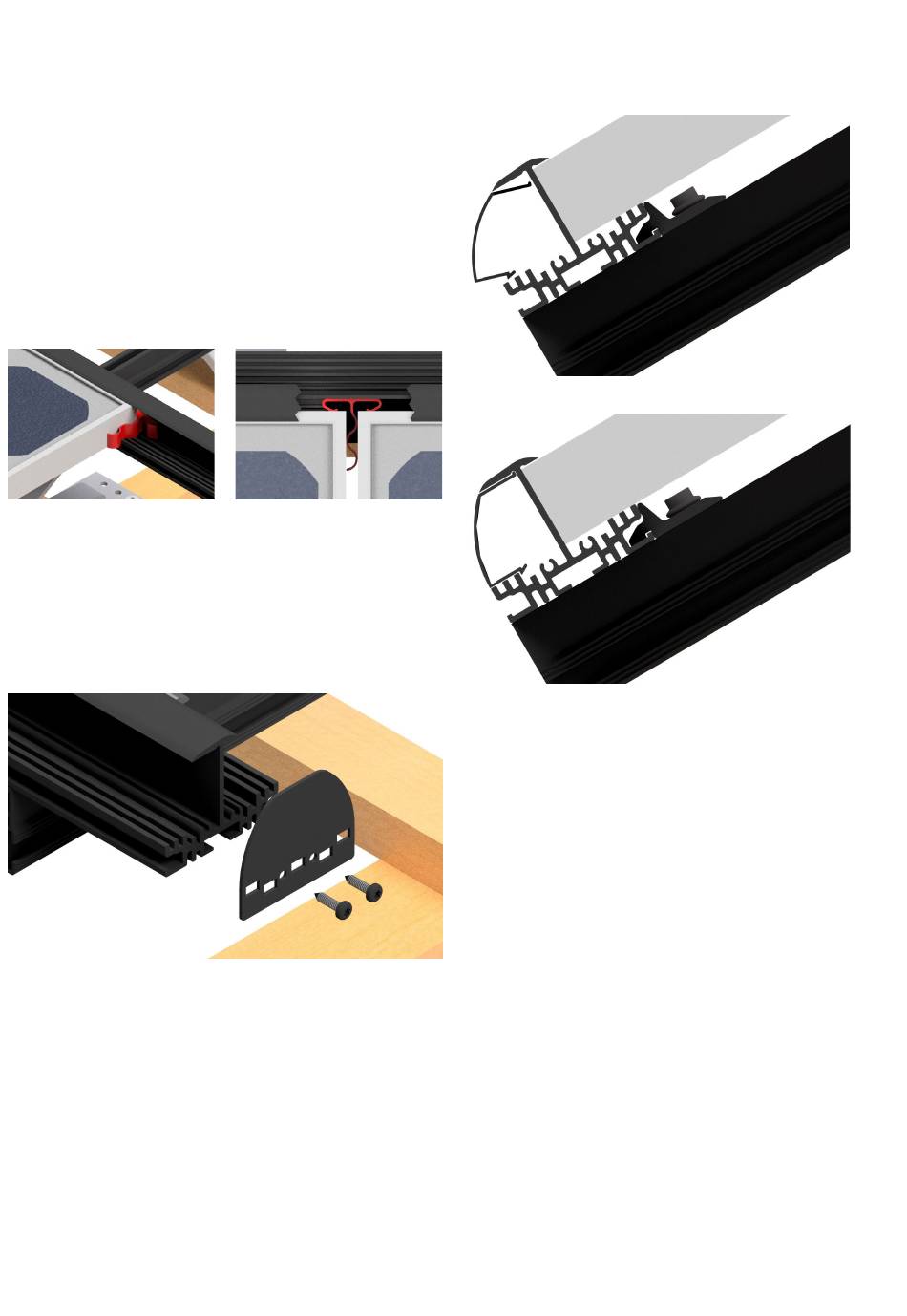

Schritt 6: Distanzhalter/Diebstahlschutz
Der Distanzhalter wird oben zwischen Modul und Einlege-
schienen eingeführt.
Ein Klappern der Module durch Wind wird verhindert, weil die
Module leicht geklemmt werden.
Ein widerrechtliches Entfernen der Module wird verhindert.
Seitenabstände in der Installationsanleitung der Modulhersteller
beachten. 10mm Seitenabstand bei IBC SOLAR Modulen wird
eingehalten.
Bei einer Dachneigung <15° muss der Distanzhalter verbaut
werden.
Distanzhalter eingeführt
Schritt 6: Seitenblech
Das Seitenblech wird mit 2 Blechschrauben 4,8 x 19 an der
Einlegeschiene befestigt.
Löcher im Seitenblech ermöglichen einen Wasserablauf.
Montierter Distanzhalter
Schritt 6: Abschlussblende
Die Abschlussblende wird in die oberste und unterste
Einlegeschiene eingeklickt. Fehlen Module innerhalb des
Modulfeldes, so werden auch hier Abschlussblenden verbaut.
Abschlussblende ansetzten und einklicken
Abschlussblende unten montiert
