Wichtige Hinweise
Montageanleitung „Kurzfassung" ersetzt nicht die ausführliche Montageanleitung. Eine ausführliche Montageanleitung finden Sie im
Produktshop im IBC SOLAR Fachpartnerportal.
Montage der Dachhaken und des Dachverbinderprofils wird in dieser Anleitung nicht gezeigt. Bitte auf die ausführliche
Montageanleitung zurückgreifen.
Ihr IBC TopFix 200 Montagesystem wird komplett mit allem Zubehör geliefert.
Bitte überprüfen Sie vor Baubeginn die Vollzähligkeit anhand der Packliste und der Stückliste im Auftrag.
Empfohlene Werkzeuge
Akku-Schrauber mit Drehmomentbegrenzung
Aufsatz/Biteinsatz: Torx TX 25, Torx TX 40, SW 8, SW 13, SW 15, SW 17, AW 20
Bleistift
Bandmaß
Gliedermaßstab
Richtschnur
Winkelschleifer mit Diamantscheibe
Gabelschlüssel
Drehmomentschlüssel
Normen und Vorschriften
Lesen Sie dieses Kapitel bitte in unserer ausführlichen Montageanleitung nach.
I (a) Montage Einlegesystem
Schritt 1: Einlegeschiene Abstände und Montagelehre
Modullänge/-breite +10mm oder Modullänge/-breite -64mm
Das Mittelstück der Montagelehre bleibt bei Längen von
880mm bis 1530mm eingefahren. Bei Längen von 138mm
bis 2030mm wird es ausgefahren.
Die Modullänge oder -breite wird durch das Herausziehen des
Endstücks eingestellt.
ACHTUNG:
Das eingestellte Maß an der Montagelehre
entspricht nicht der realen Länge.

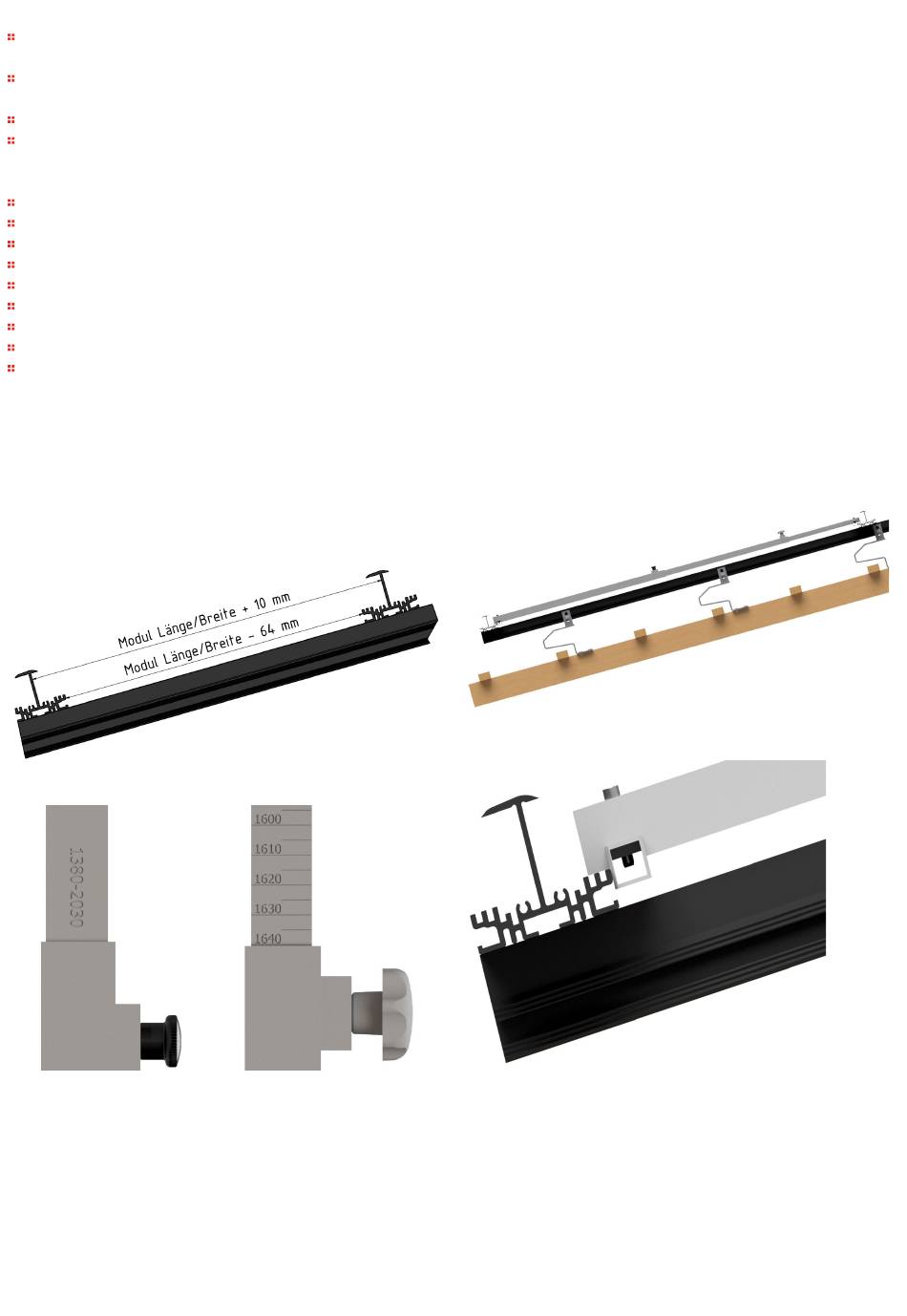

Positionierte Montagelehre
Detailposition Montagelehre unten, analog zu oben
