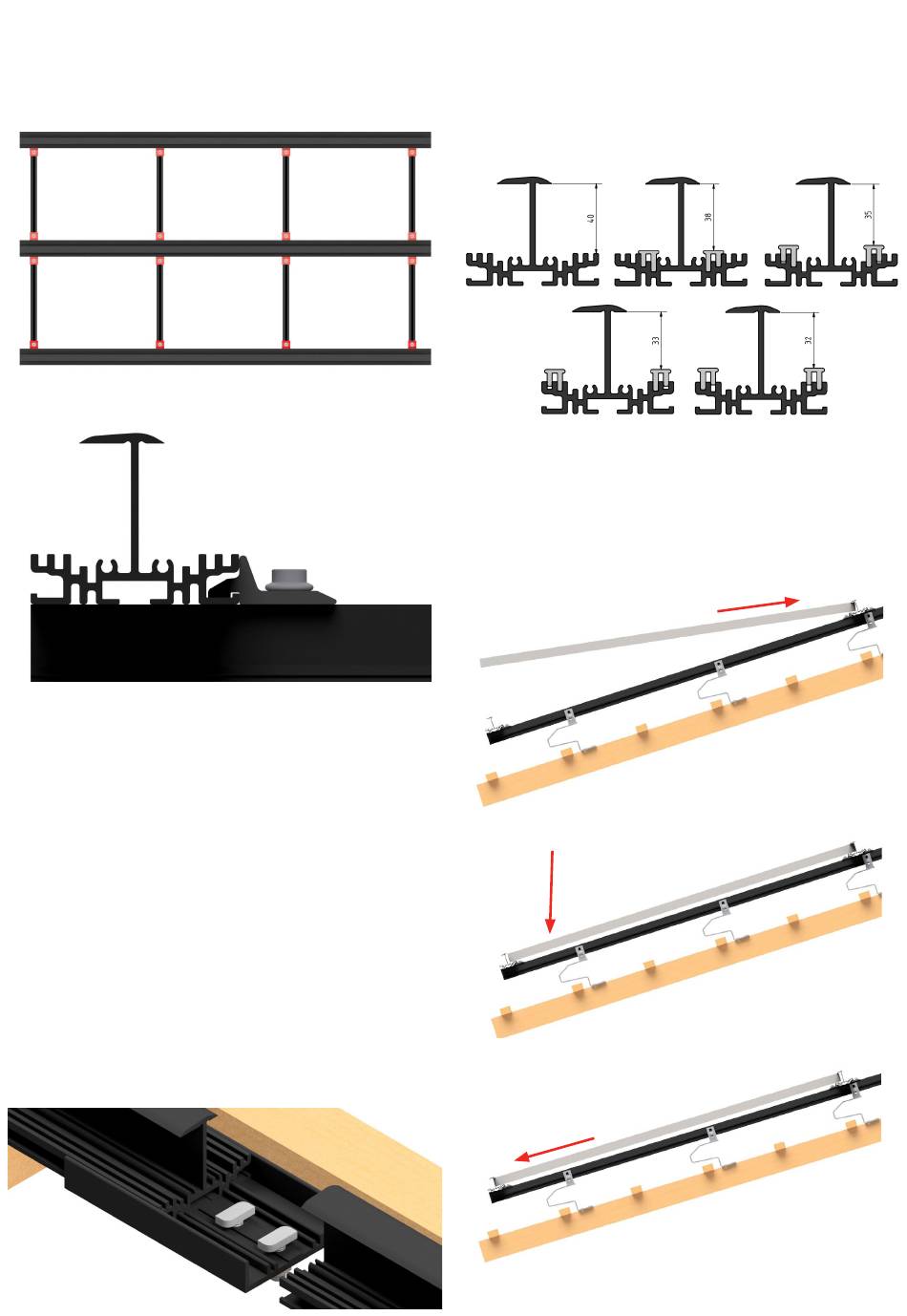

Schritt 2: Verbinder 2-lagig
Der Verbinder 2-lagig wird am obersten und untersten
Einlegeprofil nur auf der Innenseite montiert. Alle weiteren
Einlegeprofile bekommen beidseitig einen Verbinder 2-lagig.
Positionen Verbinder 2-lagig
Seitenansicht Verbinder 2-lagig
Schritt 3: Stoßverbinder
Der Stoßverbinder wird von unten mit 4 Hammerkopfschrauben
an die Einlegeschiene geschraubt.
Für einen besseren Wasserablauf kann ein kleiner Spalt
zwischen den Einlegeschienen gelassen werden.
ACHTUNG:
Es ist dafür Sorge zu tragen, dass alle
Hammerkopfschrauben bzw. Hammermuttern
sich im Profil verdreht haben und somit
komplett im Eingriff sind.
Die Einlegeschienenstücke müssen mindes-
tens an zwei Auflagepunkten befestigt sein
bevor ein Stoßverbinder gesetzt werden darf.
Innerhalb von zwei Auflagepunkten darf nicht
mehr als ein Stoßverbinder verbaut sein.
Schritt 4: Modulrahmenhöhen und Adapterschiene
Bei 40mm Modulrahmenhöhe wird keine Adapterschiene
benötigt.
Die Adapterschiene wird nur bei Modulrahmenhöhen von 38, 35,
33 und 32mm an entsprechender Position in die Einlegeschiene
eingelegt.
Mögliche Modulrahmenhöhen
Schritt 5: Modul einlegen
Die Module werden schräg in die oberen Einlegeschienen
eingeführt, auf die untere Einlegeschiene abgelegt und auf
Anschlag nach unten geschoben.
Modul einführen
Modul ablegen
Modul auf Position geschoben
