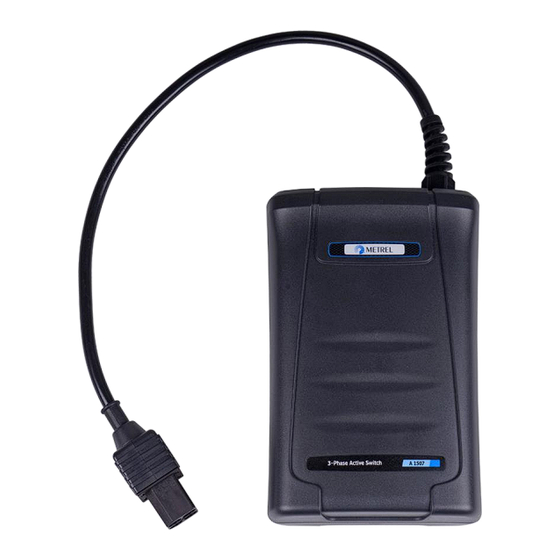

METREL A1507 Bedienungsanleitung
Aktiver 3-phasen prüfadapter
Verwandte Anleitungen für METREL A1507
Inhaltszusammenfassung für METREL A1507
- Seite 1 Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de METREL Prüf- und Messzubehör: A1507 Aktiver 3-Phasen Prüfadapter A 1507 Bedienungsanleitung Version 1.1.1, Bestellnr. 20 752 930...
- Seite 2 Web Seite: http://www.metrel.si E-mail: metrel@metrel.si Das CE-Zeichen auf Ihrem Gerät bestätigt die Konformität des Geräts mit den jeweiligen EU-Richtlinien © 2018 Metrel Diese Veröffentlichung darf ohne schriftliche Genehmigung durch METREL weder vollständig noch teilweise vervielfältigt oder in sonstiger Weise verwendet werden.
-
Seite 3: Inhaltsverzeichnis
A1507 Aktiver 3-Phasen Prüfadapter Inhaltsverzeichnis INHALTSVERZEICHNIS Vorwort ........................4 Sicherheits- und Betriebshinweise ............... 5 Warnungen und Hinweise ................. 5 Angewandte Normen ..................5 Batterie und Laden ....................6 Neue oder längere Zeit nicht verwendete Akkus ..........6 A 1507 Beschreibung ..................... 8 Anschlussplatte .................... -
Seite 4: Vorwort
A1507 Aktiver 3-Phasen Prüfadapter Vorwort 1 Vorwort Herzlichen Glückwunsch zum Kauf und zur Verwendung des METREL A1507 Aktiver 3- Phasen Prüfadapter und Zubehör mit METREL Prüf- und Messgeräten. Der A 1507 vereinfacht das Prüfen von 3-Phasen Installationen mit 1-phasigen Installationstestern... -
Seite 5: Sicherheits- Und Betriebshinweise
2.1 Warnungen und Hinweise Um ein hohes Maß an der Bediensicherheit bei der Durchführung verschiedener Messungen mit dem A1507 Aktiver 3-Phasen Prüfadapter zu erreichen und auch die Schäden an der Prüfausrüstung zu vermeiden, müssen die folgenden allgemeinen Warnhinweise beachtet werden: ... -
Seite 6: Batterie Und Laden
A1507 Aktiver 3-Phasen Prüfadapter Batterie und Laden 3 Batterie und Laden Im Prüfgerät werden sechs Alkali- oder wieder aufladbare NiMH-Akkus der Größe AA verwendet. Die Nennbetriebszeit ist für Zellen mit einer Nennkapazität von 2000 mAh angegeben. Der Batteriezustand wird durch die LED angezeigt, wenn der A 1507 eingeschaltet ist. - Seite 7 A1507 Aktiver 3-Phasen Prüfadapter Batterie und Laden Hinweise: In das Gerät ist ein Ladegerät für Akkupacks eingebaut. Das bedeutet, dass die Akkuzellen während des Ladens in Serie geschaltet sind. Die Batteriezellen müssen gleichwertig sein (derselbe Ladezustand und Typ, dasselbe Alter).
-
Seite 8: 1507 Beschreibung
A1507 Aktiver 3-Phasen Prüfadapter A 1507 Beschreibung 4 A 1507 Beschreibung 4.1 Anschlussplatte Abbildung 4.1: Anschlussplatte Legende: Verbindung zu METREL Installationstestern. Ladebuchse Bananen-Sicherheitsbuchsen zum Anschluss an die zu prüfende 3-Phasen- Elektroinstallation. Anzeige der Stromversorgung und des Betriebszustands. LED Status Laden Blau blinkend Grün... -
Seite 9: Unterseite
A1507 Aktiver 3-Phasen Prüfadapter A 1507 Beschreibung 4.2 Unterseite Abbildung 4.2: Rückseite Legende: Seriennummernschild Abdeckung des Batteriefachs Infoschild Rückseite Befestigungsschrauben des Batteriefachdeckels... - Seite 10 A1507 Aktiver 3-Phasen Prüfadapter A 1507 Beschreibung Abbildung 4.3: Batteriefach Legende: Batteriezellen Größe AA, Alkaline/ wieder aufladbar NiMH Batteriehalter PS/232 Kommunikationsanschluss Nur für den Service A 1507!
-
Seite 11: A 1507 Set Und Zubehör
A1507 Aktiver 3-Phasen Prüfadapter A 1507 Beschreibung 4.3 A 1507 Set und Zubehör 4.3.1 Standardausführung: A1507 Aktiver 3-Phasen Prüfadapter Prüfleitung 1,5 m, 1,5 mm , 3 Stück, schwarz Prüfleitung 1,5 m, 1,5 mm , 1 Stück, blau ... -
Seite 12: 1507 Betrieb
A1507 Aktiver 3-Phasen Prüfadapter A 1507 Bedienung 5 A 1507 BETRIEB 5.1 Messung A1507 Verbinden und Koppeln mit dem Master-Prüfgerät Verbinden Sie den A 1507 über das Prüfkabel mit dem Master-Prüfgerät. Aktivieren Sie den Betrieb mit A 1507 im Master-Prüfgerät (Stellen Sie den ... -
Seite 13: Unterstützte Prüfgeräte
Testen von gemischten 1-Phasen und 3-Phasen Installationen hilfreich. Anschlussplan Abbildung 5.1: Anschlussprinzip für den A 1507 5.2 Unterstützte Prüfgeräte Der A1507 Aktiver 3-Phasen Prüfadapter kann in Kombination mit den folgenden multifunktionalen Installationstestern von METREL verwendet werden: MI 3152 EurotestXC, ... -
Seite 14: Wartung
A1507 Aktiver 3-Phasen Prüfadapter Wartung 6 Wartung Unbefugten Personen ist nicht erlaubt, den A 1507 zu öffnen. Es sind keine, vom Benutzer austauschbaren Teile, im Inneren des Adapters. 6.1 Reinigung Für das Gehäuse ist keine besondere Wartung erforderlich. Verwenden Sie zum Reinigen der Oberfläche des Adapters einen weichen Lappen, der leicht mit... -
Seite 15: Technische Daten
A1507 Aktiver 3-Phasen Prüfadapter Technische Daten 7 Technische Daten 7.1 Allgemeine Daten Versorgungsspannung ....4,5 VDC (3 x 1,5 V Batterie oder Akku, Größe AA) Betriebsdauer ......typisch 10 Stunden Eingangsspannung Ladebuchse 12 VDC 5 % Eingangsstrom Ladebuchse ..max. 1000 mA Batterieladestrom......
