METREL Rotec A 1830 Bedienungsanleitung
Verwandte Anleitungen für METREL Rotec A 1830
Inhaltszusammenfassung für METREL Rotec A 1830

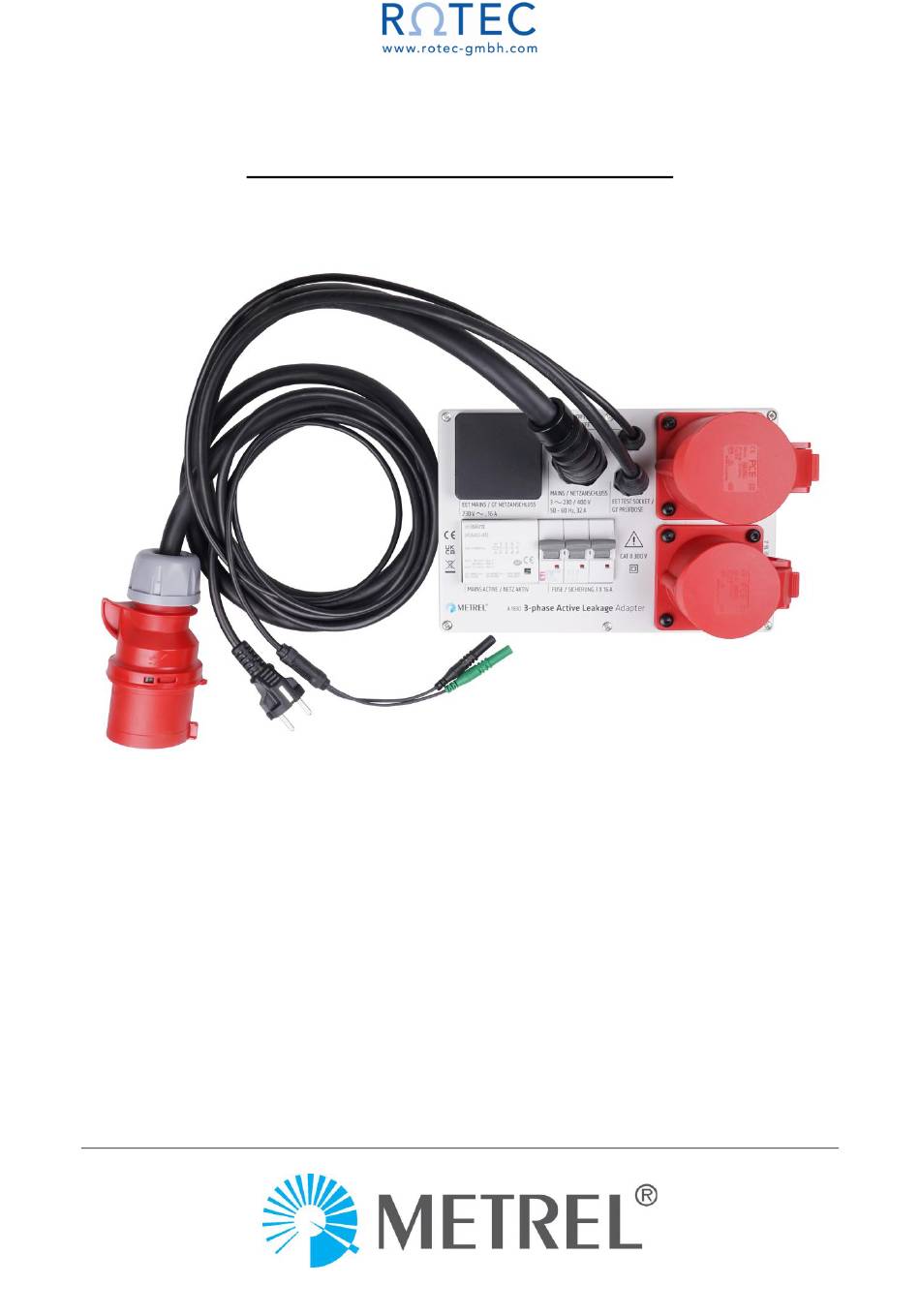

- Seite 1 METREL Prüf- und Messzubehör A 1830 Aktiver 3-phasiger Ableitstromadapter Bedienungsanleitung Version 1.1.1, Code-Nr. 20 753 437...
- Seite 2 Ljubljanska cesta 77 SI-1354 Horjul E-mail: info@metrel.si https://www.metrel.si Die Kennzeichnung auf Ihrem Gerät bestätigt, dass es den Anforderungen aller geltenden EU-Vorschriften entspricht. Hiermit erklärt Metrel d.o.o., dass der A 1830 in Übereinstimmung mit der geltenden EU-Richtlinie ist. vollständige Text Konformitätserklärung ist unter der folgenden Internetadresse zu finden: https://www.metrel.si/DoC.
-
Seite 3: Inhaltsverzeichnis
A 1830 Aktiver 3-phasiger Ableitstromadapter Inhaltsverzeichnis NHALTSVERZEICHNIS Einleitung ........................ 4 Sicherheits- und betriebsbedingte Überlegungen ............5 Warnungen und Hinweise ..................5 2.1.1 Sicherheitswarnungen ................... 5 2.1.2 Warnungen in Bezug auf die Sicherheit der Messfunktionen ......6 2.1.3 Markierungen auf dem Gerät ................. 6 2.1.4 Hinweise zu Messfunktionen ................ -
Seite 4: Einleitung
Ein A 1830 Aktiver 3-phasiger Ableitstromadapter wird für den Anschluss von 3-phasigen tragbaren Geräten verwendet, die mit einem 5-poligen CEE-Stecker 16 A oder 32 A ausgestattet sind, um mit Metrel Electrical Equipment (EE) Prüfgeräten zu testen. Beziehen Sie sich auf die Kapitel Unterstützte Geräte... -
Seite 5: Sicherheits- Und Betriebsbedingte Überlegungen
A 1830 Aktiver 3-phasiger Ableitstromadapter Sicherheits- und betriebsbedingte … 2 Sicherheits- und betriebsbedingte Überlegungen 2.1 Warnungen und Hinweise 2.1.1 Sicherheitswarnungen Um einen hohen Grad der Bedienersicherheit während der Durchführung verschiedener Messungen mittels des Adapters zu erzielen, und um das Testzubehör unbeschädigt zu lassen, ist es notwendig, die folgenden allgemeinen Warnungen zu berücksichtigen. -
Seite 6: Warnungen In Bezug Auf Die Sicherheit Der Messfunktionen
2.1.2 Warnungen in Bezug auf die Sicherheit der Messfunktionen Alle Messungen Beachten Sie die Warnhinweise in der Bedienungsanleitung des Metrel EE-Prüfgeräts. Bevor Sie den Prüfling (DUT - D evice Under Test) an den Adapter anschließen, stellen Sie sicher, dass kein Kurzschluss zwischen den Phasenleitern des Prüflings L1, L2, L3 und/oder... - Seite 7 A 1830 Aktiver 3-phasiger Ableitstromadapter Sicherheits- und betriebsbedingte … Hinweis • Die automatische Sicherung am Adapter muss für alle Tests an der 16 A 3-phasigen Netzprüfbuchse eingeschaltet sein.
-
Seite 8: Angewandte Normen
A 1830 Aktiver 3-phasiger Ableitstromadapter Sicherheits- und betriebsbedingte … 2.2 Angewandte Normen Der Adapter wird gemäß der folgenden, unten aufgeführten Vorschriften hergestellt und geprüft. Elektromagnetische Verträglichkeit (EMV) EN 61326-1 Sicherheitsanweisungen elektrische Geräte zur Messung, Steuerung und für den Laboreinsatz - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen Sicherheit (LVD) EN 61010-1... -
Seite 9: Lieferumfang
A 1830 Aktiver 3-phasiger Ableitstromadapter Sicherheits- und betriebsbedingte Überlegungen 3 Lieferumfang 3.1 Standardsatz des Adapters • A 1830 Aktiver 3-phasiger Ableitstromadapter • Kalibrierzertifikat • Bedienungsanleitung Alle Unterlagen können kostenfrei heruntergeladen werden vom: • Metrel Webserver (https://www.metrel.si/en/downloads/) oder • Metrel Dokumentationszentrum (https://doc.metrel.si/). -
Seite 10: Beschreibung
A 1830 Aktiver 3-phasiger Ableitstromadapter Beschreibung 4 Beschreibung 4.1 Frontplatte 3-Phasen-Netzstecker (CEE 32A-5p-6h) Anschlüsse für Differenzableitungsmessung Netzanschlussdose für den Anschluss des EE-Prüfgeräts Schütz zum Anlegen von Spannung an die Netzprüfbuchse Versorgungsanzeige Automatische Stromkreisbremse für 16 A 3-phasige Netzprüfbuchse F1: 3 16 A / 415 V, Typ C 16, Ausschaltvermögen: 6 kA 32 A 3-Phasen-Netzprüfbuchse (CEE 32A-5p-6h) 16 A 3-Phasen-Netzprüfbuchse (CEE 16A-5p-6h) Netzstecker für den Anschluss an die Netzprüfbuchse des EE-Prüfgeräts... -
Seite 11: Betrieb
A 1830 Aktiver 3-phasiger Ableitstromadapter Betrieb 5 Betrieb 5.1 Unterstützte Messungen Folgende Messungen an 3-phasigen elektrischen Betriebsmitteln können mit dem Adapter A 1830 durchgeführt werden: • Durchgangsprüfung • Isolationswiderstand (Riso, Riso-S) • Ersatzableitstrom (lsub, lsub-S) • Differenzableitstrom (Idiff) • Ipe-Ableitstrom (Ipe) •... -
Seite 12: Prüfschaltungen
A 1830 Aktiver 3-phasiger Ableitstromadapter Betrieb 5.2 Prüfschaltungen 5.2.1 Durchgang Prüfschaltung Verfahren für die Kompensation der Prüfleitungen Hinweis • Für weitere Informationen siehe Bedienungsanleitung des Metrel EE-Prüfgeräts. -
Seite 13: Isolationswiderstand (Riso, Riso-S)
A 1830 Aktiver 3-phasiger Ableitstromadapter Betrieb 5.2.2 Isolationswiderstand (Riso, Riso-S) Prüfschaltungen Riso Riso-S Hinweis • Für weitere Informationen siehe Bedienungsanleitung des Metrel EE-Prüfgeräts. -
Seite 14: Ersatzableitstrom (Lsub, Lsub-S)
A 1830 Aktiver 3-phasiger Ableitstromadapter Betrieb 5.2.3 Ersatzableitstrom (lsub, lsub-S) Prüfschaltungen Isub Isub-S Hinweis • Für weitere Informationen siehe Bedienungsanleitung des Metrel EE-Prüfgeräts. -
Seite 15: Differenzableitstrom
A 1830 Aktiver 3-phasiger Ableitstromadapter Betrieb 5.2.4 Differenzableitstrom Prüfschaltung Hinweise • Der Parameteradapter muss am Metrel EE-Prüfgerät auf „A 1830“ eingestellt werden: • Es gibt keine normalen, umgekehrten Ableitstromergebnisse bei 3-Phasen- Messungen. • Das P-Sub-Ergebnis wird auf dem Prüfgerät nicht angezeigt. Die Strommessung wird nicht unterstützt. -
Seite 16: Berührungsableitstrom
A 1830 Aktiver 3-phasiger Ableitstromadapter Betrieb Hinweise • Der Parameteradapter muss am Metrel EE-Prüfgerät auf „A 1830“ eingestellt werden: • Es gibt keine normalen, umgekehrten Ableitstromergebnisse bei 3-Phasen- Messungen. • Einzelfehlerbedingungstests mit A 1830 werden nicht unterstützt. • Das P-Sub-Ergebnis wird auf dem Prüfgerät nicht angezeigt. Die Strommessung wird nicht unterstützt. -
Seite 17: Funktionsprüfung
Prüfling. Die Funktionalität dieser Prüfung ist nur auf die Lieferung der geprüften elektrischen Ausrüstung beschränkt. • Für weitere Informationen siehe Bedienungsanleitung des Metrel EE-Prüfgeräts. 5.3 Unterstützte Geräte Der A 1830 Aktive 3-phasige Ableitstromadapter kann mit den folgenden Metrel EE-Prüfgeräten verwendet werden: • MI 3365 OmegaEE XD • MI 3340 AlphaEE XA Teilweise unterstützt:... -
Seite 18: Wartung
A 1830 Aktiver 3-phasiger Ableitstromadapter Wartung 6 Wartung Nicht autorisierten Personen ist es nicht gestattet, den A 1830 zu öffnen. Es sind keine vom Bediener zu ersetzenden Bauteile im Innern des Adapters vorhanden. 6.1 Reinigung Es ist keine spezielle Wartung für das Gehäuse erforderlich. Um die Oberfläche des Adapters zu reinigen, verwenden Sie ein weiches, leicht feuchtes Tuch mit Seifenwasser oder Alkohol. -
Seite 19: Technische Daten
A 1830 Aktiver 3-phasiger Ableitstromadapter Technische Daten 7 Technische Daten 7.1 Maßangaben Durchgang Es gelten die technischen Daten des EE-Prüfgeräts. Isolationswiderstand (Riso, Riso-S) Es gelten die technischen Daten des EE-Prüfgeräts. Ersatzableitstrom (lsub, lsub-S) Es gelten die technischen Daten des EE-Prüfgeräts. Zusätzlicher Fehler durch zusätzliche Anschlüsse .. -
Seite 20: Allgemeine Daten
A 1830 Aktiver 3-phasiger Ableitstromadapter Technische Daten 7.2 Allgemeine Daten Netzversorgung Versorgungsspannung, Frequenz ..3 400 V, 50 Hz / 60 Hz Versorgungsspannung, Toleranz ... ± 10 % Max. Stromverbrauch ......0,3 VA (ohne Stromverbrauch des EE-Prüfgeräts und ohne Last an der Prüfbuchse) Max. - Seite 21 A 1830 Aktiver 3-phasiger Ableitstromadapter Technische Daten Temperaturbereich ........ -10 C … +70 C Maximale relative Luftfeuchte ....90 % RL (-10 C … +40 C) 80 % RL (40 C … 60 C)
