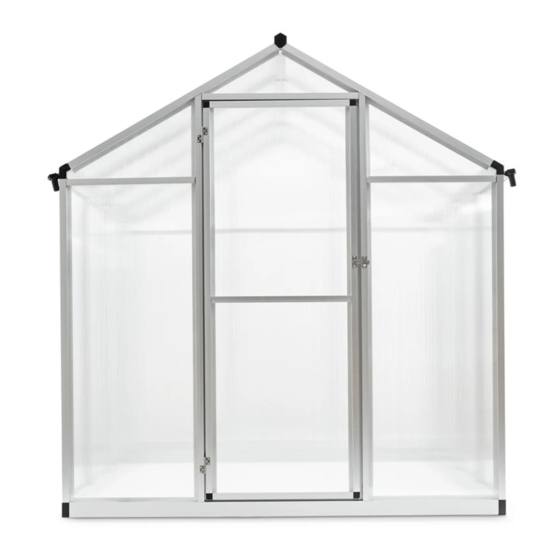

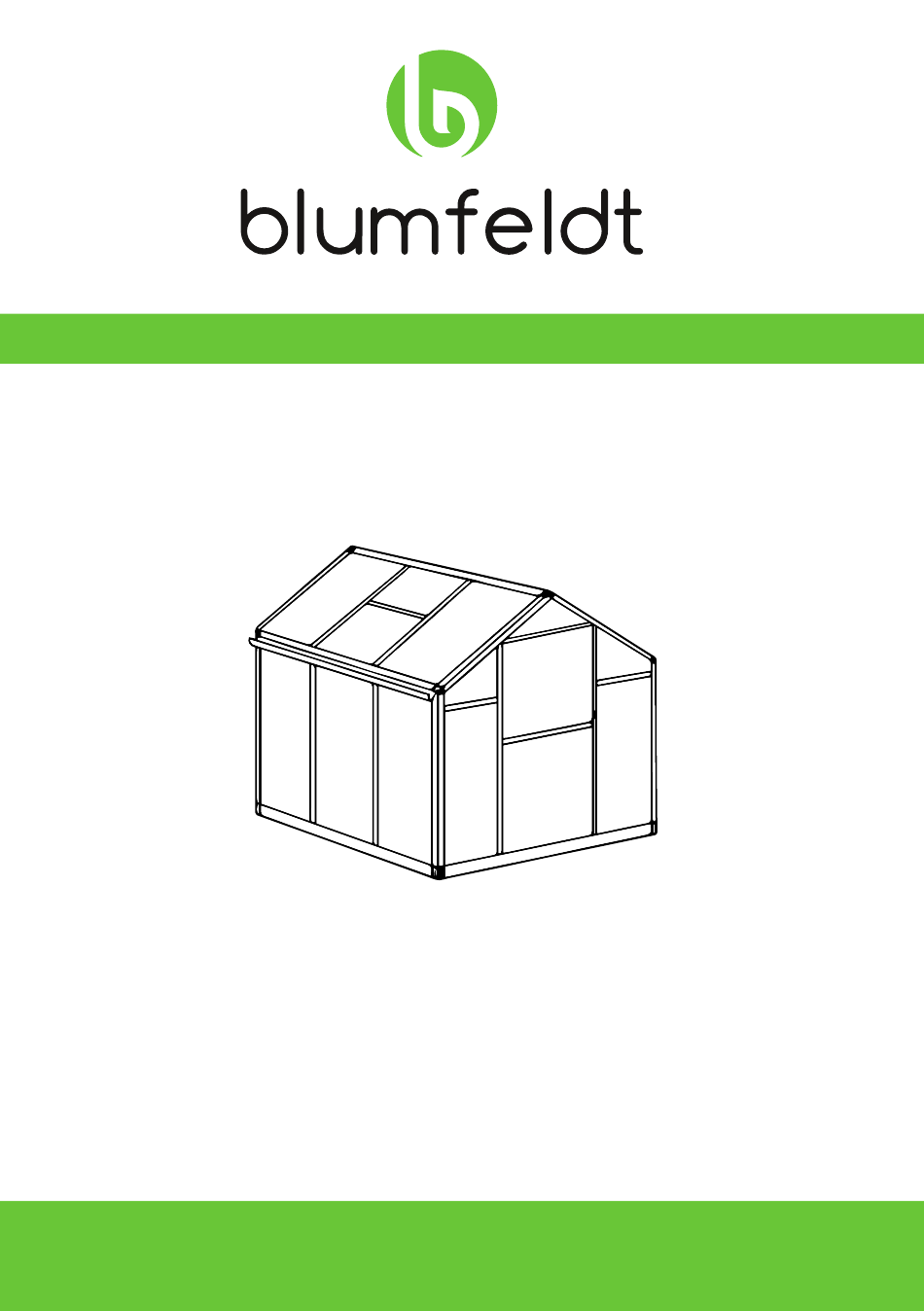

- Seite 1 Gewächshaus 10030109...
-
Seite 2: Sicherheitshinweise
Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Artikel Artikelnummer 10030109 Sicherheitshinweise Montage • Lesen Sie die Montageanleitung sorgfältig durch und bewahren Sie sie auf. • Das Gewächshaus muss von mindestens 2 Personen aufgebaut werden. - Seite 3 Lieferumfang Bild Menge Länge Bild Menge Länge 176,2 164,3 176,2 164,3 165,8 165,8 130,3 176,2 96,9 176,2 96,9 98,2 54,6 98,2 98,2 51,7 98,2...
- Seite 4 Bild Menge Länge Bild Menge Länge 57x57 176,2 176,2 56,3 56,3 56,3...
- Seite 5 Bild Menge Länge Bild Menge Länge 129,1 53,1 133,5 34,5 53,3 19,7 37,5 58,3 129,6 77,6 57,6 129,6 58,3 53,5 58,3...
- Seite 6 Zusammenbau Schritt 1 Die Vorderseite und Rückeseite des Gewächshauses aufstellen: Nehmen Sie die Aluminiumrahmen Nr. 5 und verbinden Sie ihn mit dem Aluminiumrahmen Nr. 3. Verbinden Sie die Rahmen mit Schraube Nr. 38.
- Seite 7 Schritt 2 Verbinden Sie die Teile Nr. 12 und Nr. 13 mit Teil Nr. 3. Verschrauben Sie die Teile mit Schraube Nr. 38.
- Seite 8 Schritt 3 Schieben Sie die Scheibe G in die Nut der Aluminiumrahmen Nr. 5 und Nr. 12. Wiederholen Sie den Schritt mit der Scheibe mit den Rahmenteilen Nr. 13 und Nr.15.
- Seite 9 Schritt 4 Verbinden Sie das Element Nr. 19 mit der Aluminiumrahmenkomponente Nr. 5 und Nr. 12. Verbinden Sie anschließend Nr. 19 mit der Nr. 13 und der Nr. 5. Verwenden Sie die Schraube Nr. 38.
- Seite 10 Schritt 5 Setzen Sie die Scheibe H in die 4-mm-Führung der Rahmenteile Nr. 5 und Nr. 12. Setzen Sie die Scheibe G in den 4-mm-Führung der Rahmenteile Nr. 13 und Nr. 5.
- Seite 11 Schritt 6 Nehmen Sie die Teile Nr. 9 und Nr. 8 und verbinden Sie sie mit dem Kunststoffverbinder Nr. 34. Nehmen Sie anschließend die Kunsstoffverbinder Nr. 33 und verbinden Sie ihn mit den Rahmenteilen Nr. 5 und Nr. 8. Verbinden Sie die Mitte des Rahmenteils Nr. 8 mit der Nr. 12, und die Mitte von Nr.
- Seite 12 Schritt 7 Setzen Sie die Scheibe I in die Führung des Rahmens Nr. 21. Verbinden Sie Nr. 12 und Nr. 13. Stellen Sie damit die Front des Gewächshauses fertig.
- Seite 13 Schritt 8 Nehmen Sie das Rahmenteil Nr. 22 und verbinden Sie es mit den Teilen Nr. 14 und Nr. 15.
- Seite 14 Schritt 9 Nehmen Sie das Verbindungsstück Nr. 32 und befestigen Sie daran die Teile Nr. 1 und Nr. 3. Schrauben Sie die Teile mit der Schraube Nr. 38 daran fest.
- Seite 15 Schritt 10 Nehmen Sie die Rahmenteil Nr. 7 und verbinden Sie ihn mit vor Vorder- und der Rückseite des Gewächshauses.
- Seite 16 Schritt 11 Nehmen Sie das Verbindungsstück Nr. 34 und verbinden Sie es mit dem Rahmenteil Nr. 23.
- Seite 17 Schritt 12 1. Nehmen Sie die Teile Nr. 17 und Nr. 18 und schließen Sie die Teile an die Längsstreben Nr. 23 und Nr. 6. 2. Nehmen Sie Teil Nr. 16 und verbinden Sie es mit dem Bodenrahmenteil Nr. 1. Verbinden Sie Teil Nr. 16 mit Nr. 6 und Nr. 2.
- Seite 18 Schritt 13 1. Nehmen Sie das Teil Nr. 30 und verbinden Sie es mit dem Rahmenteil Nr. 2. Setzen Sie die Scheibe B in die Führung der Rahmenteile Nr. 17 und Nr. 18 ein.
- Seite 19 Schritt 14 Die Scheiben in die Nut des Rahmenteils Nr. 16 schieben. Lüftungsklappe: Schieben Sie die Lüftungsklappe in die Nut von Teil Nr. 6, bis zu dessen Mitte.
- Seite 20 Schritt 15 1. Nehmen Sie das Kunststoffteil Nr. 35 und verbinden Sie es mit den Rahmenteilen Nr. 25, Nr. 26 und Nr. 29. Führen Sie dann die Scheibe K ein. 2. Nehmen Sie das Verbindungsstück Nr. 28 und verbinden Sie es mit den Rahmenteilen Nr.
- Seite 21 Schritt 16 Setzen Sie Nr. 31 auf die Rahmenteile Nr. 6 und Nr. 7. Nehmen Sie Teil Nr. 36 und verbinden Sie es mit dem Rahmenteil Nr. 31. Ziehen Sie alle Schrauben fest, umd die Teile miteinander zu verbinden. Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland...
-
Seite 22: Safety Instructions
Item Item number 10030109 Safety Instructions Installation • Read the installation manual carefully and keep it for later reference. • The green house must be installed by at least 2 persons. -
Seite 23: Scope Of Supply
Scope of Supply Illustration Dim. Illustration Dim. 176.2 164.3 176.2 164.3 165.8 165.8 130.3 176.2 96.9 176.2 96.9 98.2 54.6 98.2 98.2 51.7 98.2... - Seite 24 Illustration Dim. Illustration Dim. 176.2 176.2 56.3 56.3 56.3...
- Seite 25 Illustration Dim. Illustration Dim. 129.1 53.1 133,5 34.5 53.3 19.7 37.5 58.3 129.6 77.6 57.6 129.6 58.3 53.5 58.3...
- Seite 26 Assembly Step 1 Installing the front section of garden and back section of garden greenhouse . Take two No.5 aluminum frame connect to No.3, finish picture one , tight No.39 screw, as show on the right.
- Seite 27 Step 2 Assemble No.12 and No.13 into No.3, tight No.39 screw.
- Seite 28 Step 3 Take sunshine board G insert into 4mm greenhouse groove of left No.5 and No.12 aluminium frame , Take sunshine board G insert into 4mm greenhouse groove of left No.13 and No.5 aluminium frame.
- Seite 29 Step 4 No.19 aluminum frame connect to No.5 and No.12, then assemble No.19 into No.13 and No.5, tight No.38 screw. As show on the right.
- Seite 30 Step 5 Take sunshine board H insert into 4mm greenhouse groove of No.5 and No.12 aluminum frame , Take sunshine board G insert into 4mm greenhouse groove of left No.13 and No.5 aluminum frame.
- Seite 31 Step 6 Take No.9 and No.8 aluminum frame connect into No.34 plastic part. Then take No.33 plastic part connect into No.5 and No.8 frame. Assemble middle No.8 frame into No.12, No.9 frame connect to No.13.
- Seite 32 Step 7 Take sunshine board I insert in groove No.21 frame, No.21 connect No.12 and No.13, finish the front of garden greenhouse.
- Seite 33 Step 8 Take No.22 frame connect with No.14 and No. 15 frame. Finish the back of garden greenhouse.
- Seite 34 Step 9 Take No.32 plastic part connect to No. 1 and No.3, tight No.39 screw ,finish Picture nine.
- Seite 35 Step 10 Take No.7 frame connect front of garden and back of garden, take No.33 plastic part connect No.7 frame and other frame.
- Seite 36 Step 11 Take No.34 plastic part connect No.23 frame, finish Picture eleven.
- Seite 37 Step 12 1. Take No.17 and No.18 connect to No.23 and No.6 frame. 2. Take No.16 frame connect to No.1 , No.7 frame, No.2 and No.6 frame , finish Picture Twelve.
- Seite 38 Step 13 1. Take No.30 connect No.23 frame. 2. Take sunshine board insert in groove No.17 and No.18 frame.
- Seite 39 Step 14 Sunshine A insert in groove of No.16 frame. The vent: Slide the vent into the groove of 6, until the center of 6.
- Seite 40 Step 15 1. Take No.35 plastic part connect No.25, No.26 and No.29 frame, then insert sunshine K .Look at picture. 2. Take No.28 frame connect with No.25 frame and No. 26 frame, insert sunshine L in. Look at the picture. Then take No.29 frame connect to No.25 and No.26 frame.
- Seite 41 Step 16 Assemble No.31 frame on No.6 frame and No.7 frame. Take No.36 connect with No.31 frame. Look at picture. Finally , Tight screws connect to all parts. Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany...
