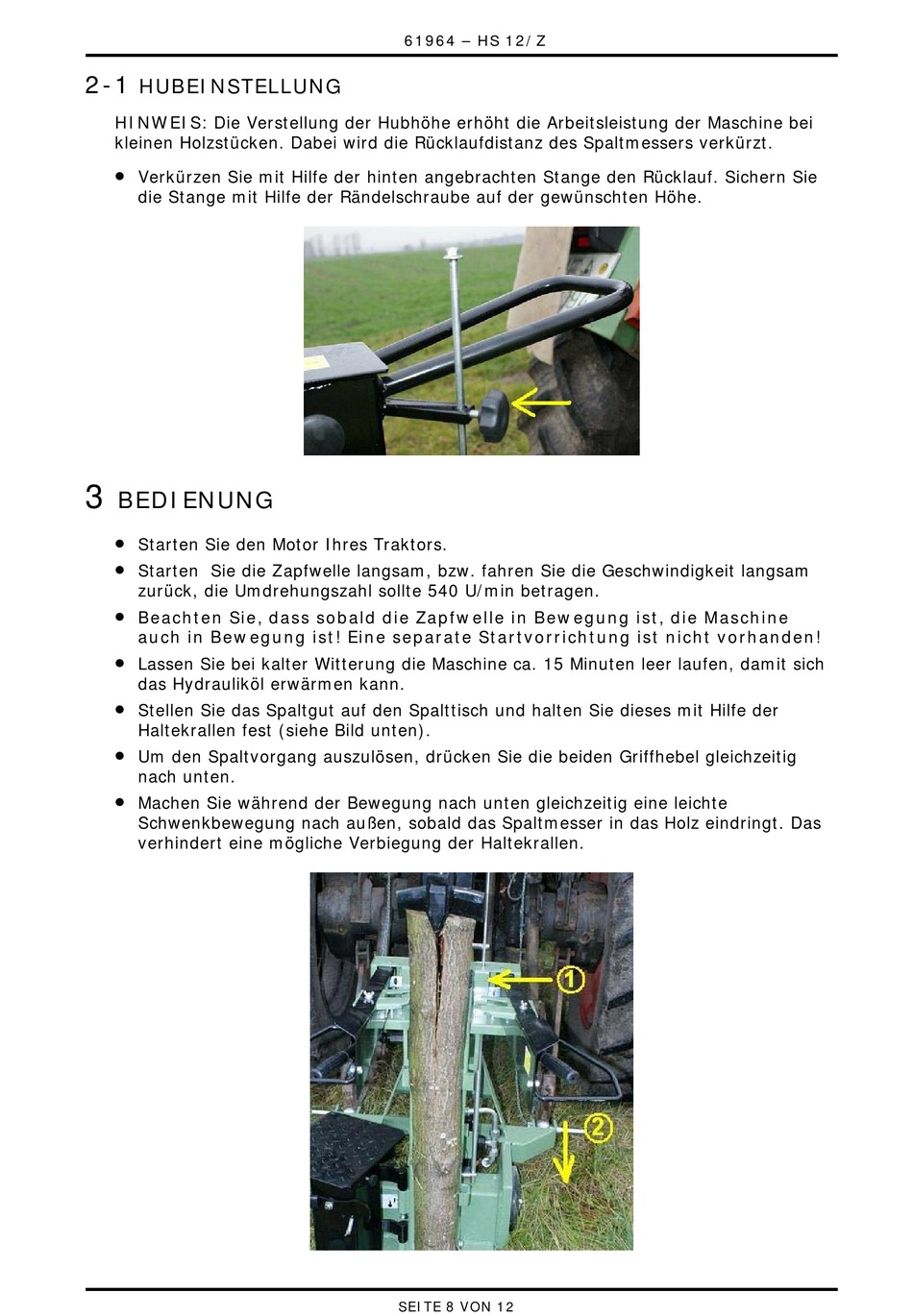

Hubeinstellung; Bedienung - Dema HS 12/Z Bedienungsanleitung

2-1

HUBEINSTELLUNG

HINWEIS: Die Verstellung der Hubhöhe erhöht die Arbeitsleistung der Maschine bei
kleinen Holzstücken. Dabei wird die Rücklaufdistanz des Spaltmessers verkürzt.

Verkürzen Sie mit Hilfe der hinten angebrachten Stange den Rücklauf. Sichern Sie
die Stange mit Hilfe der Rändelschraube auf der gewünschten Höhe.
3

BEDIENUNG


Starten Sie den Motor Ihres Traktors.

Starten Sie die Zapfwelle langsam, bzw. fahren Sie die Geschwindigkeit langsam
zurück, die Umdrehungszahl sollte 540 U/min betragen.

Beachten Sie, dass sobald die Zapfwelle in Bewegung ist, die Maschine
auch in Bewegung ist! Eine separate Startvorrichtung ist nicht vorhanden!

Lassen Sie bei kalter Witterung die Maschine ca. 15 Minuten leer laufen, damit sich
das Hydrauliköl erwärmen kann.

Stellen Sie das Spaltgut auf den Spalttisch und halten Sie dieses mit Hilfe der
Haltekrallen fest (siehe Bild unten).

Um den Spaltvorgang auszulösen, drücken Sie die beiden Griffhebel gleichzeitig
nach unten.

Machen Sie während der Bewegung nach unten gleichzeitig eine leichte
Schwenkbewegung nach außen, sobald das Spaltmesser in das Holz eindringt. Das
verhindert eine mögliche Verbiegung der Haltekrallen.
61964 – HS 12/Z
SEITE 8 VON 12
