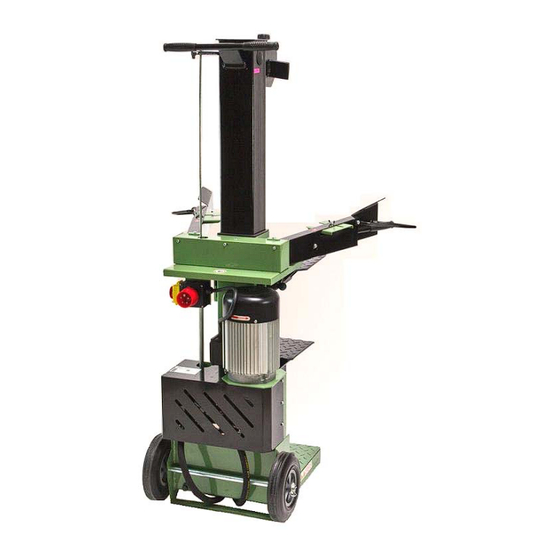

HOLZSPALTER 12 T / 400 V
HS 12/400
ARTIKEL-NR. 61965
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 10.10.2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dema HS 12/400

Inhaltszusammenfassung für Dema HS 12/400

  • Seite 1 Version: LNHM1 HOLZSPALTER 12 T / 400 V HS 12/400 ARTIKEL-NR. 61965 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 10.10.2013...

  • Seite 2: Inhaltsverzeichnis

    61965 – HS 12/400 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 MONTAGE & AUFBAU ........................4 2-1 Hubeinstellung ..............................4 2-2 Elektrik ................................5 3 INBETRIEBNAHME & BEDIENUNG....................5 4 WARTUNG............................6 5 ENTSORGUNG............................ 6 6 TECHNISCHE DATEN......................... 6 7 DETAILZEICHNUNG ...........................

  • Seite 3: Sicherheitshinweise

    61965 – HS 12/400 SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ...

  • Seite 4: Montage & Aufbau

    61965 – HS 12/400 MONTAGE & AUFBAU  Der Holzspalter ist sehr schwer. Verwenden Sie für den Transport bzw. dem Aufstellen des Holzspalters einen Kran oder eine andere geeignete Hebevorrichtung!  Der Holzspalter wird teilweise vormontiert ausgeliefert.  Nutzen Sie das Detaildiagramm (Kap.7) für den Aufbau des Holzspalters.

  • Seite 5: Elektrik

    61965 – HS 12/400  Schalten Sie die Maschine aus. Drücken Sie hierzu den roten Aus-Knopf und ziehen Sie den Netzstecker.  Verkürzen Sie den Rücklauf mit Hilfe der Justierstange. Fixieren Sie anschließend den Rücklauf auf der gewünschten Höhe mit Hilfe der Feststellschraube (siehe Abbildung unten).

  • Seite 6: Wartung

    Reinigen Sie den Holzspalter nur mit einem trockenen Tuch, verwenden Sie keine aggressiven Reinigungsmittel! ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll!

  • Seite 7: Detailzeichnung

    61965 – HS 12/400 DETAILZEICHNUNG BEZEICHNUNG Handgriff Spaltmesser Spannpratze Bedienarm Griffschutz Tischhalterung Tischverriegelung Spalttisch Ein-/Ausschalter und Netzanschluss Hubeinstellstange Motor Schutzbügel Schaltwippe (untere Verkleidung) Blechlaschen Hebel für Schwenktisch Schwenktisch SEITE 7 VON 11...

  • Seite 8: Explosionszeichnung

    61965 – HS 12/400 EXPLOSIONSZEICHNUNG SEITE 8 VON 11...

  • Seite 9: Teileliste

    61965 – HS 12/400 TEILELISTE ERSATZTEIL BEZEICHNUNG NUMMER Spaltkreuz ZA10057 Unterlegscheibe 24 Federscheibe 24 Mutter 24x2 Stopfen Griff Stift Schraube 24x80 Sicherungsmutter 8 Feder (für Hubstange) Hubstange Stangengehäuse Federscheibe 10 Mutter 10 Schraube 10x20 Platte Seegering 9 Gleitplatte links/rechts ZA10078...
  • Seite 10 61965 – HS 12/400 Unterlegscheibe 8 ERSATZTEIL BEZEICHNUNG NUMMER Rechte Haltekralle ZA10084 Stift B8 Unterlegscheibe für Griffstange Große Unterlegscheibe 8 Mutter M8 (selbstsichernd) Griffstange Griffstück Schutzgestänge Schraube M8x16 Mutter M8 Armschutz rechts Spannseil Schraube M8x16 Linke Haltekralle ZA10085 Armschutz links...

  • Seite 11: Ce-Zertifikat

    61965 – HS 12/400 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
